VEE-QCMV HV 2 07 13 SD
物料号: 10.01.36.00206
VEE 真空模块，带集成的 发生器模组 ecoPump SEP
行业： 包装
| 形状 | 高真空 |
| 针数 | 2 |
| 喷嘴尺寸 | 0.7 毫米 |
| 附加功能 | 消音器 |

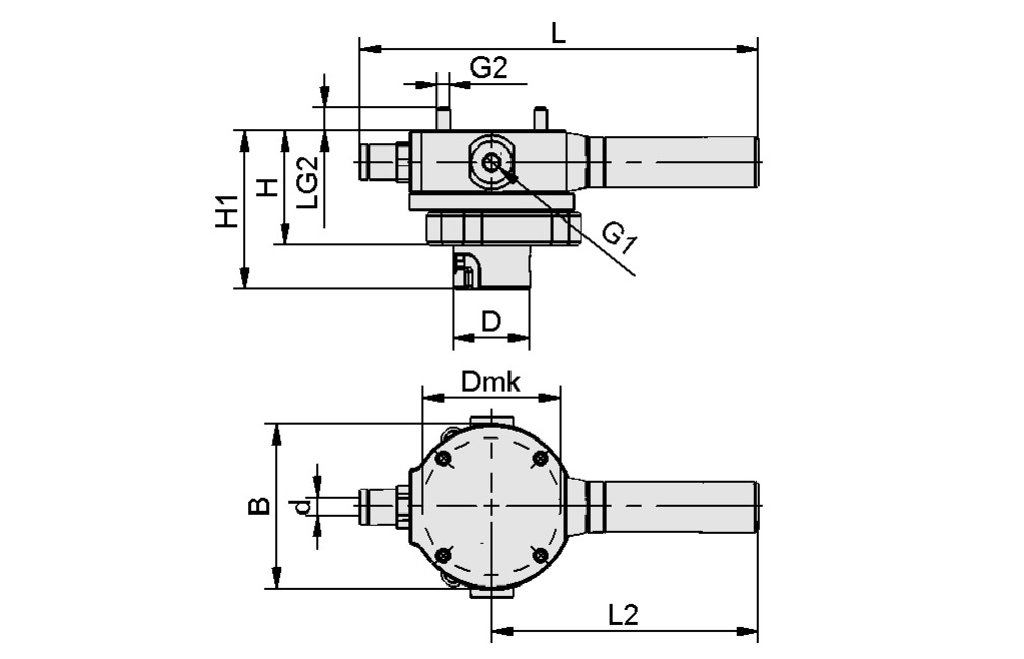

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 55 mm |
| d | 6 mm |
| D | 25.4 mm |
| Dmk | 46 mm |
| G1 | G1/8"-F |
| G2 | M4-M |
| H | 37.9 mm |
| H1 | 53 mm |
| L | 133.1 mm |
| L2 | 89 mm |
| LG2 | 7.6 mm |
文件
文件
备件
- 高效
SEP HV 2 07 1310.02.01.01394作为滤芯的多喷头
| 形状 | 高真空 |
| 针数 | 2 |
| 喷嘴尺寸 | 0.7 毫米 |
| 孔径 | 13 (mm) |
| 抽真空度 | 85 (%) |
| 压力范围（操作手柄压力） [bar] | 2.0 ... 6.0 bar |
| 最佳操作手柄压力 | 4 (bar) |
| 吸率（max.） | 42.5 (l/min) |
| 耗气量 吸入 | 23.5 (l/min) |
辅料
EMV 1.5 24V-DC 3/2 NC K-2P10.05.01.00288用于直接控制压缩空气的电磁阀EMV
| 公称尺寸 | 1.5 (mm) |
| 直流电压 | 24 V - 直流 |
| 功能阀 | 3/2 通阀 |
| 控制阀 | 常闭 |
| 连接螺纹 | M5-M |
| 压力范围（操作手柄压力） [bar] | 2.5 ... 7.0 bar |
| 耗电量 DC | 2.8 (W) |
| 电气连接的接口 | 电缆，2 孔 |
| 重量 | 0.065 (kg) |
RFBP 100 58 BA O1010.01.45.00092大面积真空抓具系统
采用轻型设计 RFBP
| 长度 L | 100 (mm) |
| 宽度 B | 58 (mm) |
| 连接 | 穿刺式连接 |
| 材料类型 | 海绵开启，高度 10 mm |
RFBP 120 120 BA SPB210.01.45.00085大面积真空抓具系统
采用轻型设计 RFBP
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 连接 | 穿刺式连接 |
| 吸盘胶皮类型 | 波纹吸盘 SPB2 |
RFBP 120 120 BA O1010.01.45.00086大面积真空抓具系统
采用轻型设计 RFBP
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 连接 | 穿刺式连接 |
| 材料类型 | 海绵开启，高度 10 mm |
