- 新的
FA-Xi SVK 442 3R18 O20
物料号: 10.01.38.10030
真空表面吸具系统 集成真空产生装置
行业： 通用
| 长度 L | 442 (mm) |
| 宽度 B | 130 (mm) |
| 功能 | |
| 抽吸单元的布置 | 3 行，18 毫米 |
| 材料类型 | 海绵开启，高度 20 mm |
| 阀类型 | 止回阀 |
| 零下250 毫巴时的吸力 | 550 (N) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| dn | 12 mm |
| H | 70 mm |
| H1 | 99 mm |
| H2 | 20 mm |
| L | 442 mm |
| L2 | 402 mm |
| Y1 | 90 mm |
| 止回阀 |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 功能 | |
| 抽吸单元的布置 | 3 行，18 毫米 |
| 密封件 | |
| 材料类型 | 海绵开启，高度 20 mm |
| 抽吸单元针数 | 65 |
| 尺寸 | 1x100 |
| 结构真空开关 | PNP 开关 |
| 控制阀 | 常开 |
| 电压 | 24V - DC |
| 电气的连接 | |
| 最佳操作手柄压力 | 5 bar |
| 耗气量 [l/min] | 480 l/min |
| 吸率 (max.) | 1,310 l/min |
| 零下250 毫巴时的吸力 | 550 N |
| 抽真空度 | 71 % |
| 聲壓級別吸力 | 75 dB(A) |
| 重量 | 2.4 kg |
文件
文件
软件
软件
本产品的匹配软件可在本节中找到。
| 文件 | 语种 |
|---|---|
| 英語 |
备件

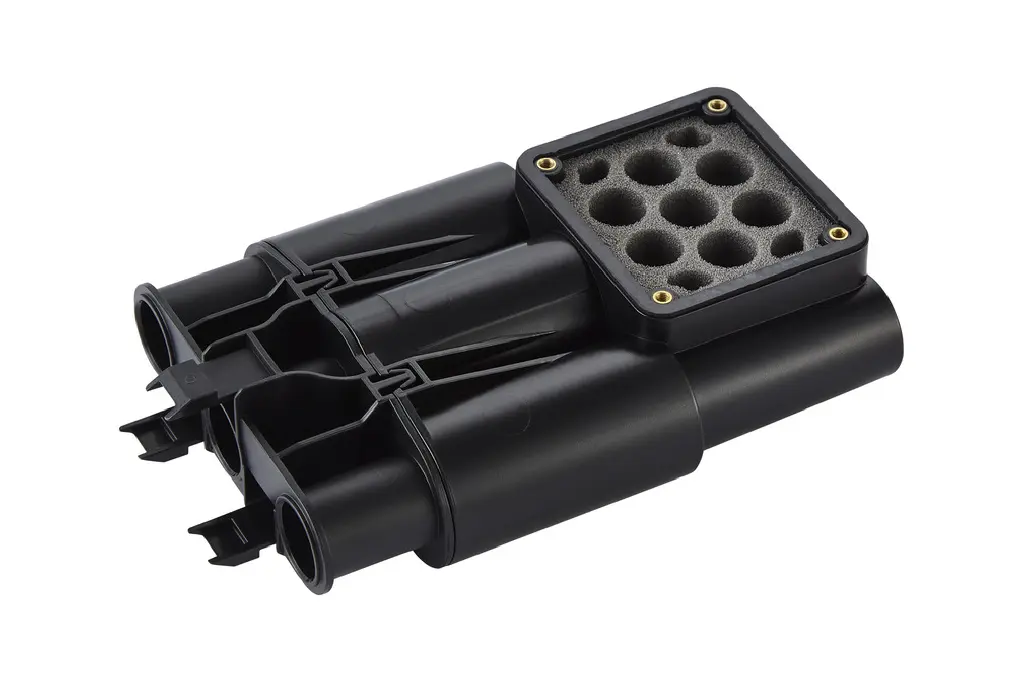

SD 141.9x96x40 FA-X10.01.38.08509用于真空产生装置的消音器
| 长度 L | 141.9 (mm) |
| 宽度 B | 96 (mm) |
| 高度 H | 40 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FA-X |
DI-PL 442x128 3R18 LL-20x7 O20 KE10.01.38.07232密封垫
(FXP-i/FMP-i/FA-X/FA-M)
| 长度 L | 442 (mm) |
| 宽度 B | 128 (mm) |
| 高度 H | 20 (mm) |
| 抽吸单元的布置 | 3 行，18 毫米 |
| 材料类型 | 海绵开启，高度 20 mm |
| 附加功能區域抓具 | 单面胶带 |
| 测量范围 [bar] | bar |
| 重量 | 0.075 (kg) |
辅料
MOD-FLAN 120x120 FA-X/FA-M10.01.38.09734法兰模块
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 60 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FA-X/FA-M |
MOD-FLAN 176.6x118 FA-X/FA-M10.01.38.10701法兰模块
| 长度 L | 176.6 (mm) |
| 宽度 B | 118 (mm) |
| 高度 H | 40 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FA-X/FA-M |
FST-FLEX 50 HD1 G1/2-AG G3/8-IG10.01.10.05687具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FST-STARR 50 HD1 G1/2-AG G3/8-IG10.01.10.05809具有高度补偿、重载的双向弹簧缓冲支杆
| 弹簧吸盘行程 Z | 50 (mm) |
| 形状安装元件 | 重载的 1 弹簧缓冲支杆 |
| 使用結構設計 | 安装部分 |
| 尺寸 | 90x90 |
FLK G1/2-IG G1/2-AG10.01.03.00175灵活的安装真空吸盘，用于
适配器，接头可适应于倾斜表面
| 螺纹 G1 | G1/2"-F |
| 螺纹 G2 | G1/2"-M |
| 操作手柄的工作温度 | 0 ... 70 °C |
FLAN-PL 120x85x10 ST FA-X/FA-M10.01.38.09746法兰盘
| 长度 L | 120 (mm) |
| 宽度 B | 85 (mm) |
| 高度 H | 10 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FA-X/FA-M |
| 材料 | 钢 |
FLAN-PL 120x120x10 FA-X/FA-M10.01.38.09733法兰盘
| 长度 L | 120 (mm) |
| 宽度 B | 120 (mm) |
| 高度 H | 10 (mm) |
| 使用結構設計 | 大面积真空抓具系统 FA-X/FA-M |
ASK B-M12-5 2000 S-M12-521.04.05.00211连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 母头连接器 M12，5 极 |
| 电缆长度 | 2000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
