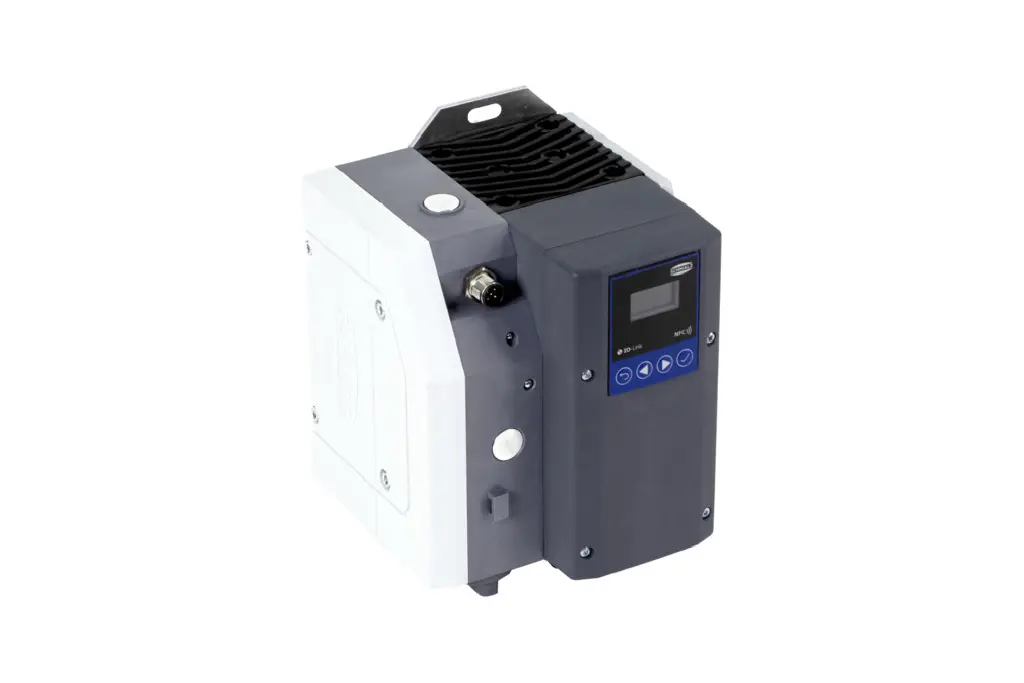

GSPc 50 2xM12-5 24V-DC FB
物料号: 10.03.01.01001
带自动节能模式的电动真空发生器
行业： 包装 | 玻璃 | 金属 | 汽车 | 通用 | 物流
| 尺寸 | 50 |
| 额定功率 | 55 (W) |
| 电压 | 24V - DC |
| 额定电流 | 2.3 (A) |
| 电气的连接 | |
| 吸率（max.） | 50 (l/min) |
| 最大真空 | 800 (mbar) |
| 防护类型 IP | |
| 操作手柄的工作温度 | |
| 与 | 带安全阀的单元 |
| 过滤器孔径尺寸 | 50 (µm) |

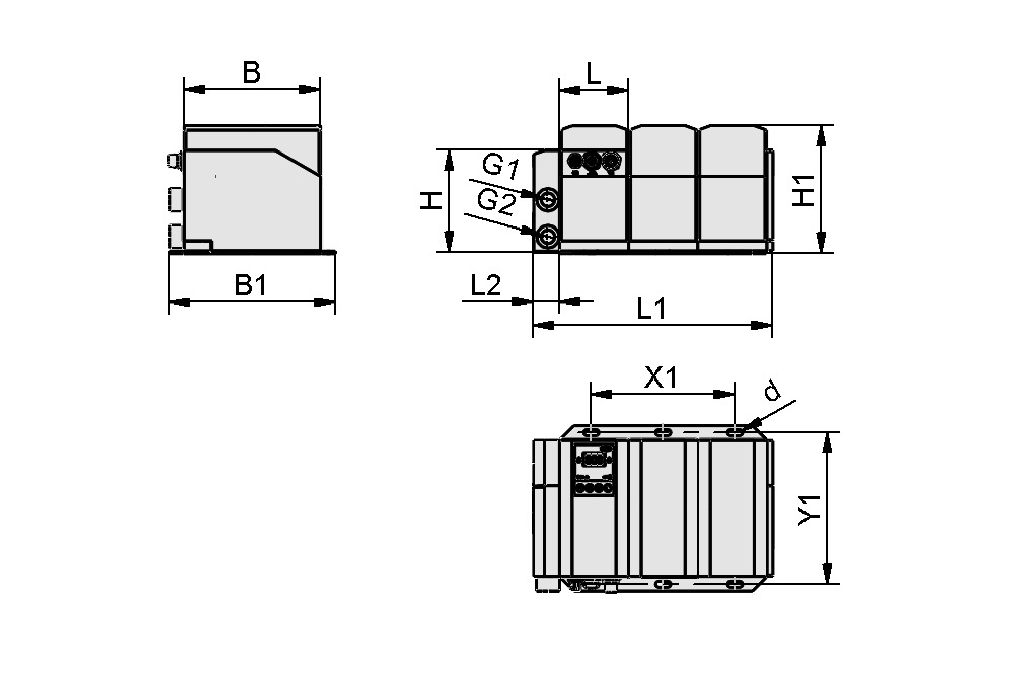

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 150 mm |
| B1 | 180 mm |
| d | 6.4 mm |
| G1 | G3/8"-F |
| G2 | |
| H | 111 mm |
| H1 | 139 mm |
| L | 74.6 mm |
| L1 | 134.7 mm |
| L2 | 53.1 mm |
| X1 | 10 mm |
| Y1 | 165 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸率（max.） | 50 l/min |
| 最大真空 | 800 mbar |
| 电压 | 24V - DC |
| 额定功率 | 55 W |
| 额定电流 | 2.3 A |
| 电气的连接 | |
| 防护类型 IP | |
| 操作手柄的工作温度 | |
| 与 | 带安全阀的单元 |
| 过滤器孔径尺寸 | 50 µm |
| 重量 | 2,493 g |
源动力
源动力
文件
文件
备件
FILT-EINS 50 28x51 PAP VF-3/810.07.01.00014过滤器插件（圆）
| 过滤器孔径尺寸 | 50 (µm) |
| 外部直径 D | 27.5 (mm) |
| 长度 L | 50.5 (mm) |
| 无过滤器材料 | 纸 |
| 使用結構設計 | 无过滤器 VF |
| 尺寸 | 3/8 |
SIEB 14x2 A2 0.415/0.2210.02.02.03377滤网保护真空系统
免受污染
| 外部直径 D | 14 (mm) |
| 长度 L | 2 (mm) |
| 材料 | 奥氏体不锈钢 |
| 网眼尺寸 | 0.415 (mm) |
| 导线直径 | 0.22 (mm) |
辅料
STV-GE G3/8-AG 1010.08.02.00252推入式接头，直形
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 10 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 16.5 (mm) |
| 长度 L | 20.1 (mm) |
STV-GE G3/8-AG 1210.08.02.00209推入式接头，直形
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 12 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 19.5 (mm) |
| 长度 L | 23.6 (mm) |
STV-GE G3/8-AG 1410.08.02.00211推入式接头，直形
| 螺纹 G1 | G3/8"-M |
| 软管外直径 | 14 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 21.5 (mm) |
| 长度 L | 30.5 (mm) |
VSL 10-7 PE MI-TR10.07.09.00083真空和压缩空气系统软管
| 外部直径 D | 10 (mm) |
| 内径 d | 7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | PE |
| 最小弯曲半径 | 60 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -30 ... 70 °C |
| 颜色 | 乳白色透明 |
VSL 12-9 PU MI-TR10.07.09.00037真空和压缩空气系统软管
| 外部直径 D | 12 (mm) |
| 内径 d | 9 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 70 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 14-11 PU MI-TR10.07.09.00038真空和压缩空气系统软管
| 外部直径 D | 14 (mm) |
| 内径 d | 11 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 100 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
LQEi 8 24V-DC 3/2 IMP IOL-B10.05.11.00014带有智能过程监控功能的直动式 3/2 通紧凑型阀门
| 公称尺寸 | 8 (mm) |
| 控制阀 | 双先导阀 |
| 交流 | IO-Link（B类） |
| 电气的连接 | 5针M12公插头 |
| 耗电量 DC | 3.2 (W) |
| 额定抽气流量 | 6.54 (m³/h) |
| 0.1 巴时的额定流量 | 130 (l/min) |
| 压力范围（操作手柄压力） [bar] | -0,9 ...0.0 巴 |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 防护类型 IP | IP 40 |
| 重量 | 400 (g) |
VFT G1/4-IG 8010.07.01.00119真空吸盘滤器，配有透明的
外壳和可更换的过滤器
| 连接 | G1/4"-F |
| 形状 | 短过滤器插件 |
| 额定抽气流量 | 110 (l/min) |
| 额定抽气流量 | 6.6 (m³/h) |
| 过滤器孔径尺寸 | 80 (µm) |
P-LEIT-LK S-M12-5 1.5m B-M12-521.04.05.00606电源电缆 M12 L 代码
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12公插头 |
| 电缆长度 Lk | 1.5 (m) |
| 连接 2 | 母头连接器 M12，5 孔 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
P-LEIT-LK S-M12-5 3m B-M12-521.04.05.00607电源电缆 M12 L 代码
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12公插头 |
| 电缆长度 Lk | 3 (m) |
| 连接 2 | 母头连接器 M12，5 孔 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
P-LEIT-LK B-M12-5 1.5m OK21.04.05.00351电源电缆 M12 L 代码
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 Lk | 1.5 (m) |
| 连接 2 | 开放式电缆端 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
P-LEIT-LK B-M12-5 5m OK21.04.05.00352电源电缆 M12 L 代码
| 额定电流 | 16 (A) |
| 电压 | 63V-DC |
| 防护类型 IP | IP 68 |
| 电气的连接 | 母头连接器 M12，5 极 |
| 电缆长度 Lk | 5 (m) |
| 连接 2 | 开放式电缆端 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
ASK B-M12-5 2000 S-M12-521.04.05.00211连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 母头连接器 M12，5 极 |
| 电缆长度 | 2000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
SD G3/8-AG 20x56 SEG10.02.01.00905用于真空产生装置的消音器
| 螺纹 G1 | G3/8"-M |
| 外部直径 D | 20 (mm) |
| 长度 L | 56 (mm) |
| 使用結構設計 | 基本型真空发生器 SEG |
