ST G3/8-AG 9 MS-V
物料号: 10.08.03.00159
软管真空管喷嘴
行业： 通用
| 螺纹 G1 | G3/8"-M |
| 软管直径（建议）d | 9 (mm) |
| 材料 | 黄铜 |
| 表面 | 镀镍 |
| 长度 L | 6 (mm) |
| 公称直径 dn | 7.4 (mm) |

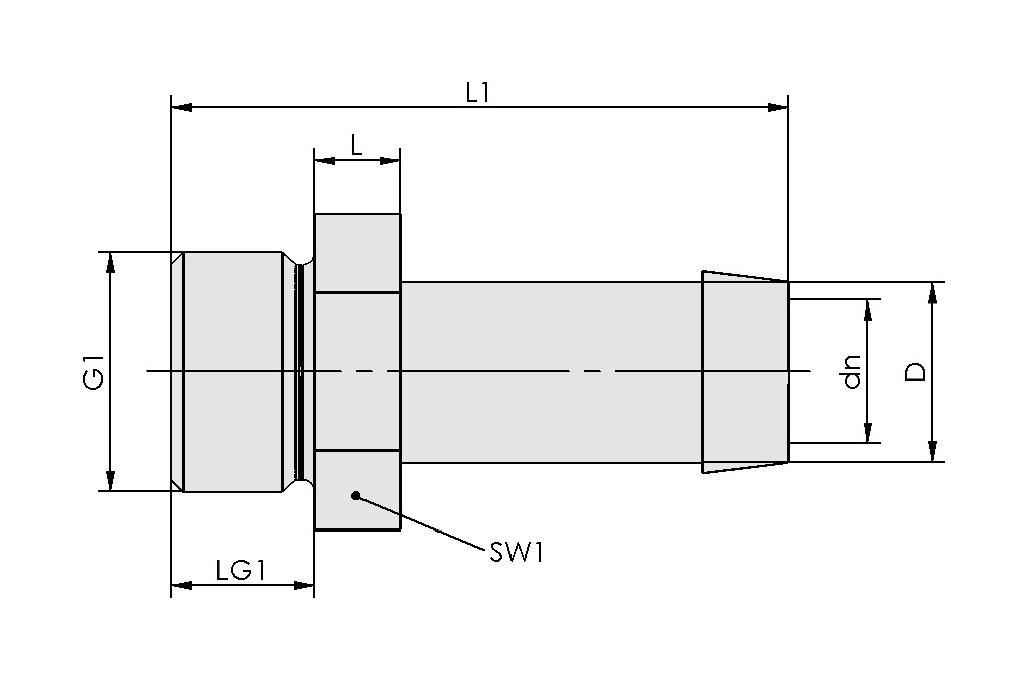

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 7.4 mm |
| D | 9.4 mm |
| G1 | G3/8"-M |
| L | 6 mm |
| L1 | 43 mm |
| LG1 | 10 mm |
| SW1 | 19 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 材料 | 黄铜 |
| 重量 | 31 g |
