STV-GE G1/8-AG 610.08.02.00204推入式接头，直形
| 螺纹 G1 | G1/8"-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | -20 ... 80 °C |
| 外部直径 D | 11.4 (mm) |
| 长度 L | 16.4 (mm) |

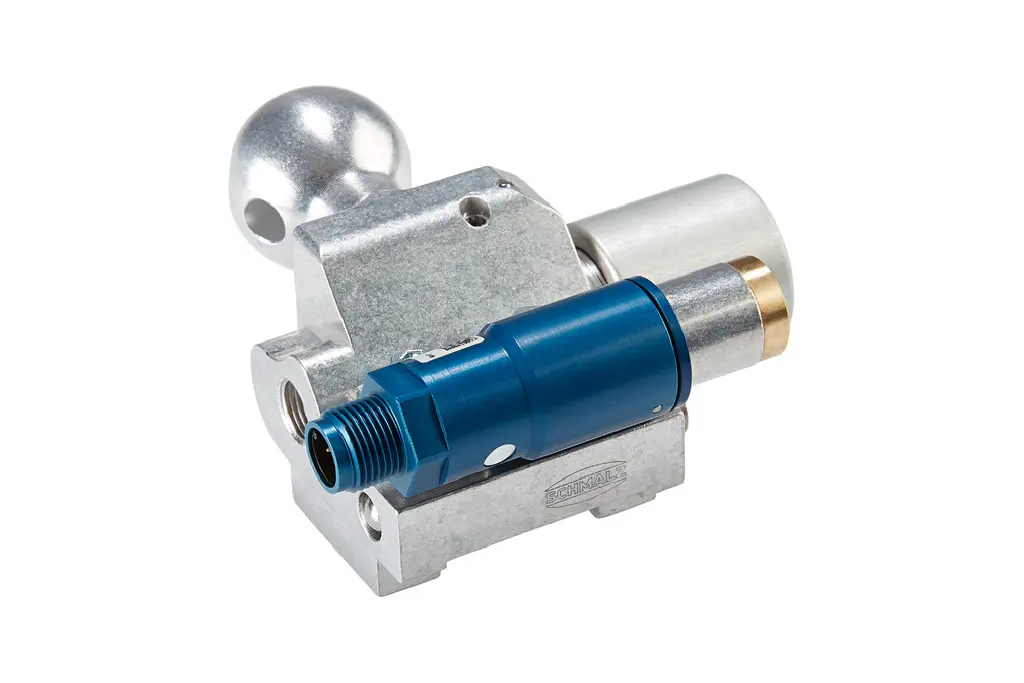

HT-SG A3 I 10 46 RA AV VS
物料号: 10.07.06.00594
吸盘支架
行业： 金属 | 汽车
| 连接 1 | 球头 28.5 mm |
| 形状 | 集成喷嘴 |
| 吸盘胶皮连接 | 长方形转接件 |
| 产品系列 | HT-SG-I |
| 连接 | 长方形转接件 |
| 附加功能 | 通气设备 |

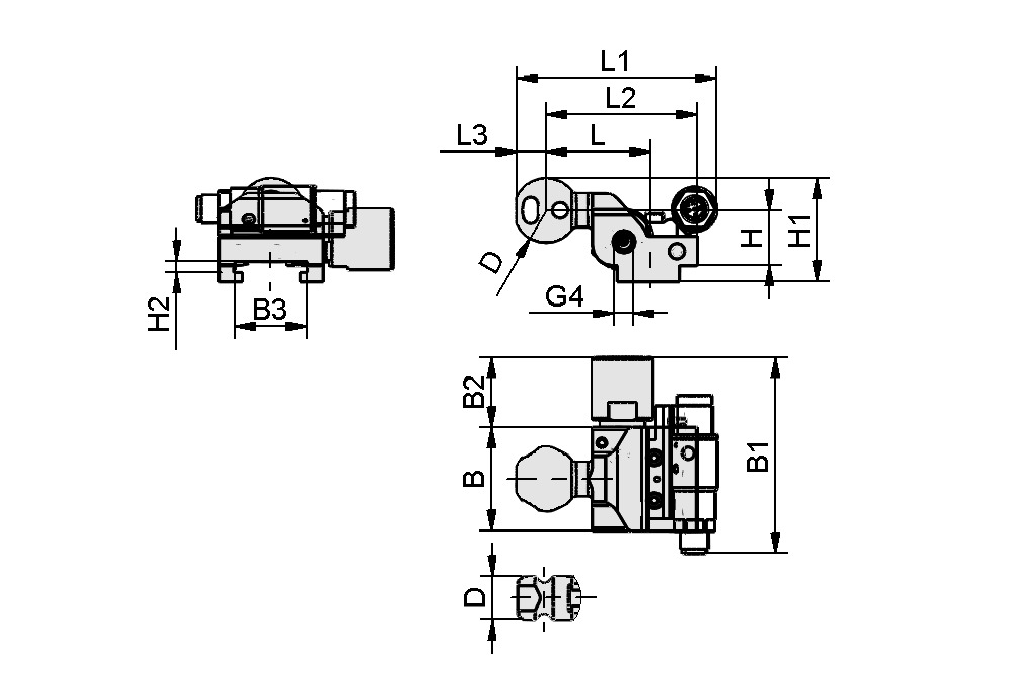

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 46 mm |
| B1 | 77 mm |
| B2 | 31 mm |
| B3 | 32 mm |
| D | 28.5 mm |
| G4 | G1/8"-F |
| H | 24.5 mm |
| H1 | 46 mm |
| H2 | 4.8 mm |
| L | 46.5 mm |
| L1 | 88.6 mm |
| L2 | 67 mm |
| L3 | 13 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 239.3 g |
| 产品系列 | HT-SG-I |
