HPS-SGM 2M8 50/70 OP
物料号: 10.01.17.00653
固定器系统
行业： 通用
| 使用結構設計 | 磁性吸盘 |
| 连接 1 | 2 个 M8 螺钉 |
| 尺寸 | 50/70 |
| 形状 | 单件式 |

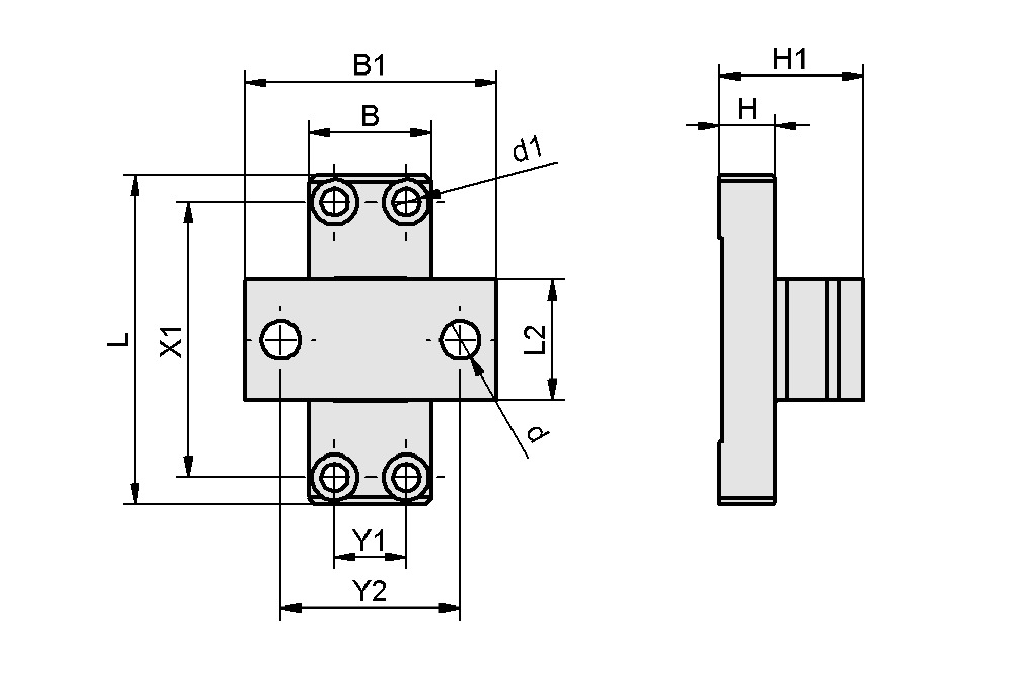

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 26 mm |
| B1 | 56 mm |
| d | 8.4 mm |
| d1 | 5.5 mm |
| H | 9.4 mm |
| H1 | 24 mm |
| L | 69 mm |
| L2 | 20 mm |
| X1 | 58 mm |
| Y1 | 15 mm |
| Y2 | 42 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 重量 | 63.4 g |
文件
文件
物料号: 10.01.17.00653
固定器系统
行业： 通用
| 使用結構設計 | 磁性吸盘 |
| 连接 1 | 2 个 M8 螺钉 |
| 尺寸 | 50/70 |
| 形状 | 单件式 |
| 属性 | 价值 |
|---|---|
| B | 26 mm |
| B1 | 56 mm |
| d | 8.4 mm |
| d1 | 5.5 mm |
| H | 9.4 mm |
| H1 | 24 mm |
| L | 69 mm |
| L2 | 20 mm |
| X1 | 58 mm |
| Y1 | 15 mm |
| Y2 | 42 mm |
| 属性 | 价值 |
|---|---|
| 重量 | 63.4 g |
