RED-STK G1/2-AG G3/8-IG MS-V10.08.04.00096Reduction piece with hexagon
Thread G1 | G1/2"-M |
Thread G2 | G3/8"-F |
Material | Brass |
Surface | nickel plated |
Length L | 6 (mm) |

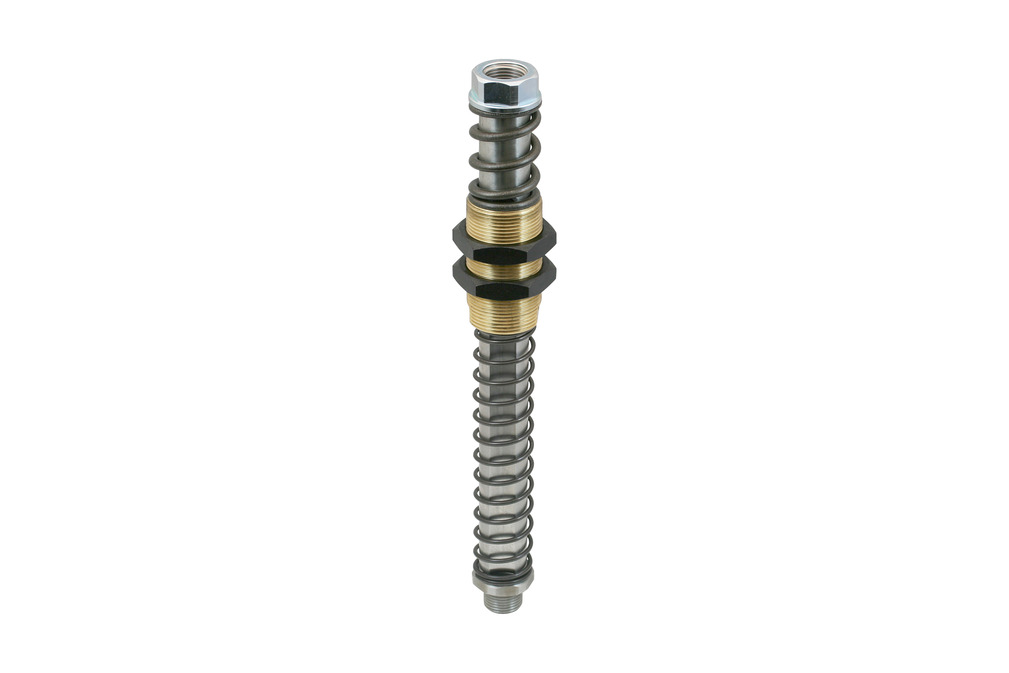

Part no.: 10.01.02.00888
Attribute | Value |
---|---|
G1 | G3/8"-F |
G2 | G3/8"-M |
G3 | M30x1.5-M |
H | 230 mm |
H2 | 123.8 mm |
LG1 | 12 mm |
LG2 | 10.5 mm |
LG3 | 53 mm |
SW1 | 36 mm |
SW2 | 24 mm |
SW3 | 24 mm |
Z (Stroke) | 90 mm |
Attribute | Value |
---|---|
Spring rate | 1.07 N/mm |
Spring pretension | 24.38 N |
Spring force center | 75.3 N |
Vertical load | 4,800 N |
Horizontal load | 730 N |
Tightening torque (max) | 50 Nm |
Weight | 645 g |
Operating temperature | 0 ... 80 °C |
Product family | FSTA-HD |
