静电放电（ESD）

ESD（静电放电）是指具有不同电势的物体之间电荷突然平衡的现象。

在电子行业，工件在制造和搬运过程中不仅会承受机械和热负荷，还面临静电荷的风险。这种静电可能产生数千伏的电压，并发生不可控的放电，从而对元器件和部件造成损害。

静电放电的原因

静电荷通常由摩擦、接触和输送过程产生。塑料、纺织品或金属等材料会积聚电荷，当被触碰或靠近时，这些电荷会突然释放。这一现象在电子行业尤为关键，因为即使极低的电压也可能损毁敏感元器件。

其后果往往是电气、电子及光电子元件遭受不可逆的损坏。装配了金属氧化物半导体场效应晶体管（MOSFET）或绝缘栅双极型晶体管（IGBT）等元件的印刷电路板（PCB）尤其容易受到影响。半导体行业和电子制造中使用的集成电路（IC芯片）及基板同样面临风险。电势的快速平衡会产生高电压，导致已组装的电路板及其内部精密元件出现无法修复的故障。

防静电ESD保护基础知识

材料的导电性

为了在搬运等过程中有效保护电子元器件免受静电放电（ESD）损害，所用材料的导电性起着关键作用。由于这些材料与工件直接接触，必须确保静电荷能够以受控且无损的方式被安全泄放。

材料的导电性是指其通过体积电阻率（或称特定电阻）安全泄放电荷的能力。根据电阻值的不同，电荷泄放方式也不同：

导电材料（电阻较低）可使电荷极快泄放；
耗散型材料（电阻较高）则实现延迟但可控的泄放，避免因放电过快而造成损害。

决定泄放速度与方式的核心参数始终是体积电阻（specific resistance）。

ESD防护中的电阻范围分类

根据材料类别，体积电阻通常划分为以下区间：

导电材料：电阻约为 10³ – 10⁵ Ω，可实现极快速电荷泄放；

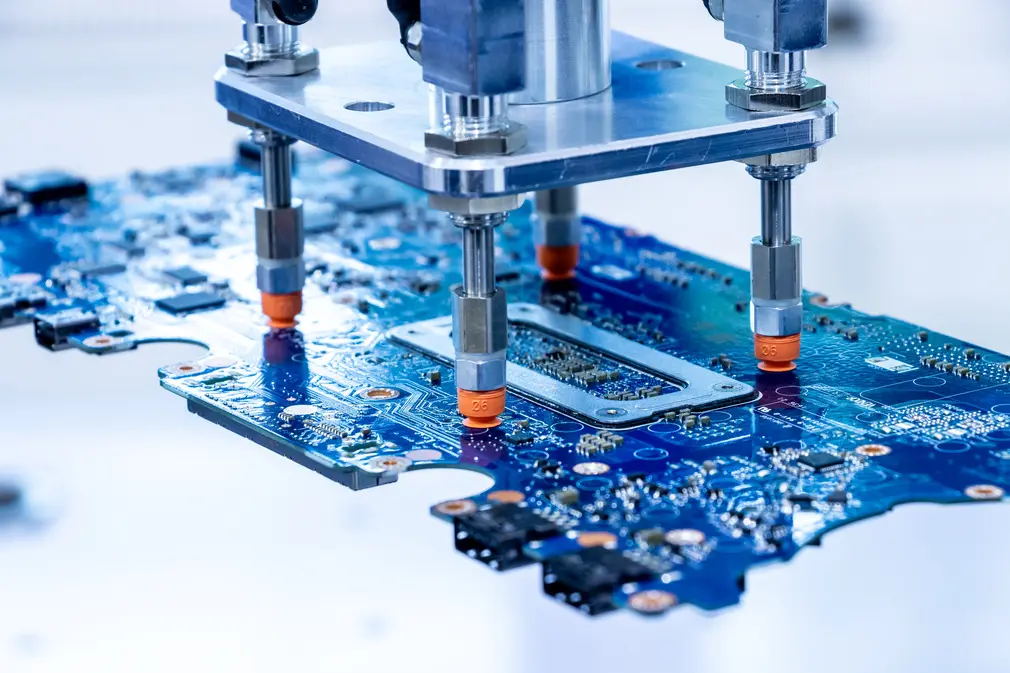

静电耗散材料：电阻在 10⁶ – 10⁹ Ω 范围内，能确保电荷受控、无损地泄放。施迈茨（Schmalz）所采用的 NBR-ESD 和 HT1-ESD 材料 正好处于这一区间，从而保障工件上的电压被安全泄放；
抗静电材料：电阻更高，通常为 10¹⁰ – 10¹² Ω，主要作用是抑制电荷积累，但自身不具备强效泄放能力。

导电性测试方法

“点对地（point-to-ground）”测量是验证材料泄放能力的一种常用方法，该方法综合考虑了材料的体积电阻。通过此测试，可确定整个系统的电阻所处的范围。

使用专用电阻测试仪，可测量从测试点（1）到系统接地点（即接地电位）（2）之间的泄放电阻，从而评估材料或组件是否符合ESD防护要求。

网络研讨会：敏感电子元件的正确吸盘材料

从挑战到实用解决方案：

在这次录制的网络研讨会上，您将了解到为什么标准吸盘在处理敏感电子元器件时很快就会达到极限，最重要的是，如何克服这些挑战。

在我们提供的选择右材料和吸盘的实用清单的帮助下，您将获得针对具体应用的具体指导。

立即观看网络研讨会 - 完全免费和灵活的方式

可用的时间不受限制--随时随地观看
直接跳到与您最相关的部分
永久可用的所有目录

立即观看网络研讨会！

防静电ESD保护符号

为了更好地对齐，合适的材料通常会标有 ESD 保护符号。该符号表示产品适合防静电ESD保护，并能可靠地保护其他元器件不被静电放电。

静电保护区域（EPA）

为确保静电防护不仅在材料层面和测试程序中得到保证，而且在实际工作环境中也能持续有效地实施，必须设立明确划定的区域，并采取协调一致的措施。

静电防护区（简称“EPA”，即 Electrostatic Protected Area）是一种特殊的工作区域，其中所有材料、工具和工作设备均设计为具有静电耗散性能。这包括耗散型地板、接地系统、符合ESD要求的服装和包装。其目的是以受控的方式防止并泄放静电荷，从而可靠地保护印刷电路板、半导体或光电子元件等敏感部件。
