VCSP-O 145x145x16.5 ME TPE10.01.12.04445真空吸块的吸盘、
顶部
| 使用結構設計 | 真空吸块 |
| 长度 L | 145 (mm) |
| 宽度 B | 145 (mm) |
| 高度 H | 16.5 (mm) |
| 增加功能真空吸块 | 薄膜 |

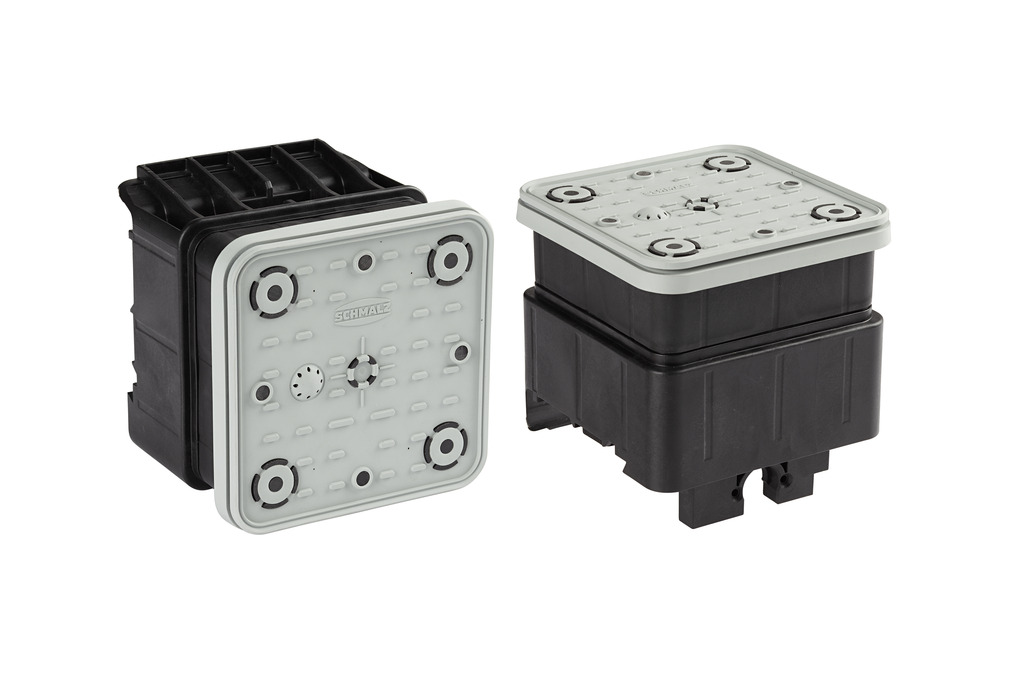

VCBL-S6 145x145x110 TV+ME
物料号: 10.01.12.04452
用于SCM/Morbidelli 条形台的真空吸块-TYPE6
| 尺寸（长 x 宽） | 145x145 |
| 高度 H | 110 (mm) |
| 增加功能真空吸块 | 传感阀 + 隔膜阀 |
| 应用 | Flexmatic、Start和Pilot机器台需要额外的配件 |

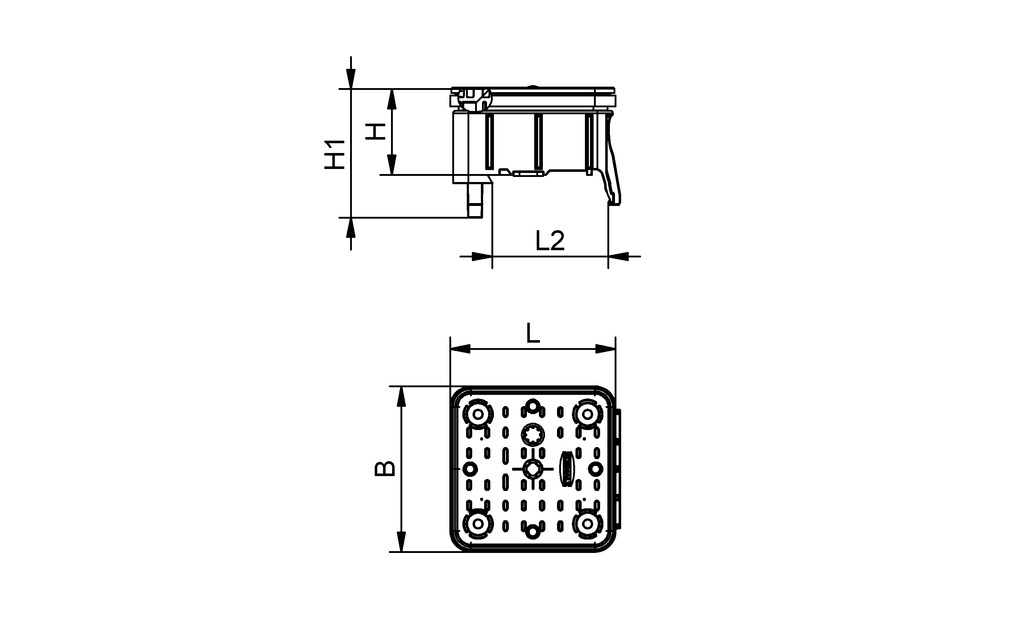

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 145 mm |
| H | 110 mm |
| H1 | 147.5 mm |
| L | 145 mm |
| L2 | 104 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 应用 | Flexmatic、Start和Pilot机器台需要额外的配件 |
文件
文件
备件
辅料
VCSP-O 145x145x17.9 ME-MOS TPE10.01.12.04818真空吸块的吸盘、
顶部
| 使用結構設計 | VCBL-S6 |
| 长度 L | 145 (mm) |
| 宽度 B | 145 (mm) |
| 高度 H | 17.9 (mm) |
| 增加功能真空吸块 | 膜片和发泡橡胶密封边 |
SCHA-NOCK 12x7.6x20 VCBL-S610.01.12.04741切换凸轮
| 长度 L | 12 (mm) |
| 宽度 B | 7.6 (mm) |
| 高度 H | 20 (mm) |
| 使用結構設計 | VCBL-S6 |
| 应用 | 用于带自动定位功能的 Flexmatic 机器台面 |
