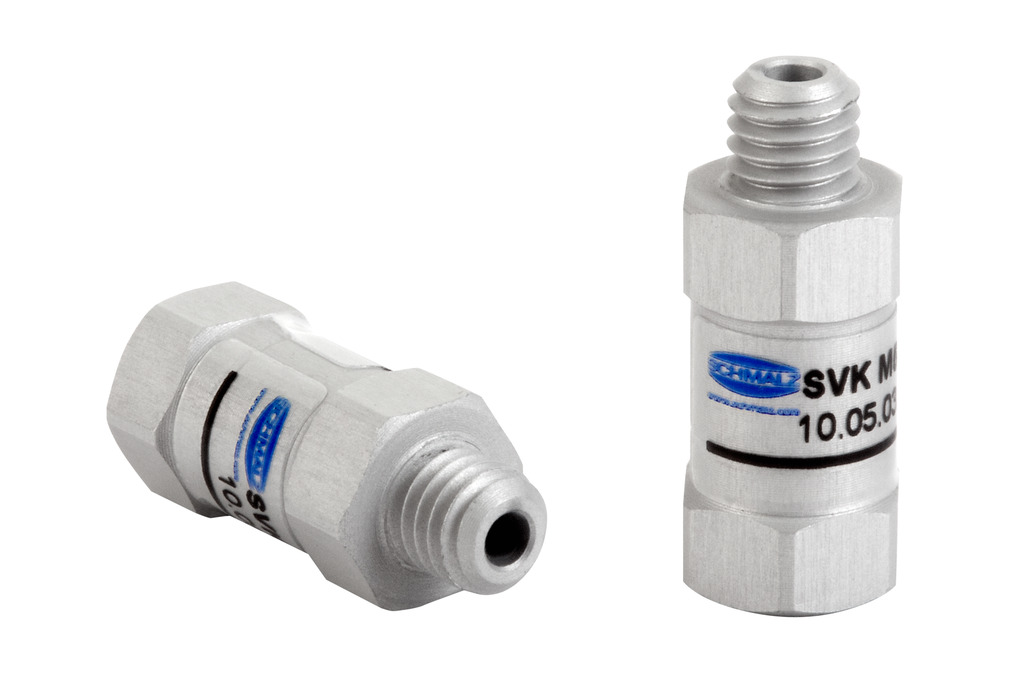

SVK M5-IG > 阀体技术 | Schmalz

止回阀，关闭未覆盖到工件的吸盘回路

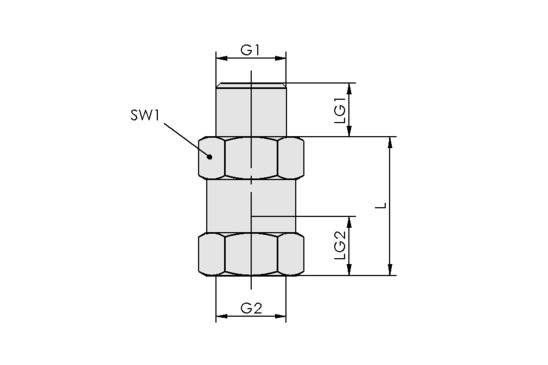

螺纹 G1	M5-M
螺纹 G2	M5-F

属性	价值
G1	M5-M
G2	M5-F
L	15.50 mm
LG1	4.50 mm
LG2	4.50 mm
SW1	8 mm

属性	价值
所需分支抽吸速率(pu = -0.3bar)	0.07 m³/h
所需分支抽吸速率(pu = -0.3bar)	1.20 l/min
所需分支抽吸速率(pu = -0.6bar)	0.08 m³/h
所需分支抽吸速率(pu = -0.6bar)	1.30 l/min
最大流速	4.80 m³/h
流量最大压力	80 l/min
自重	2.20 g
产品系列	SVK
