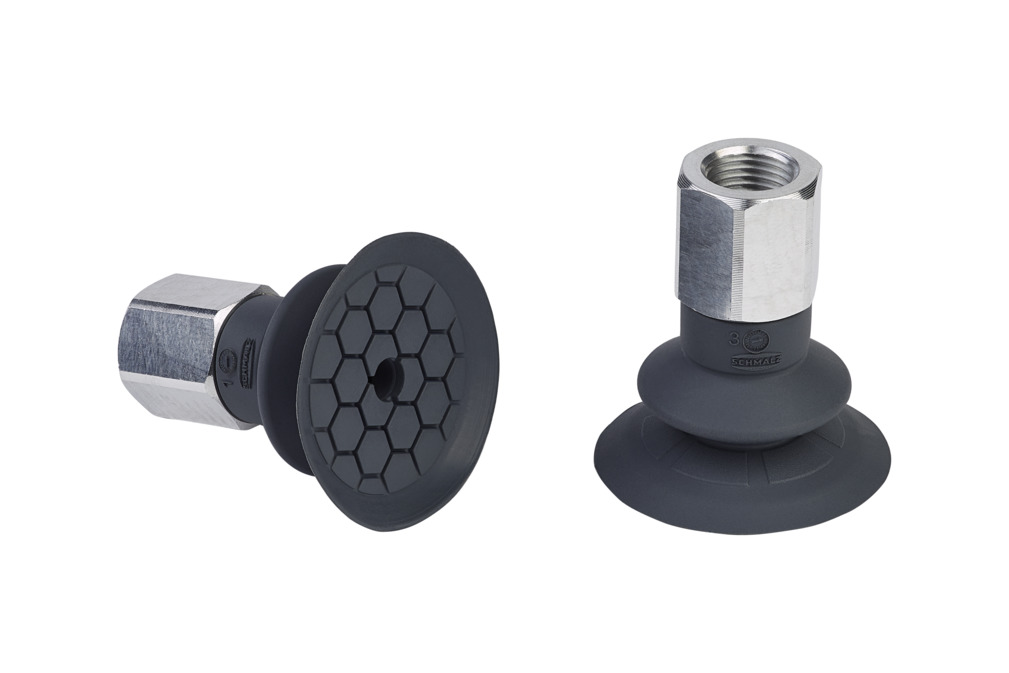

SFB1 30 EPDM-45 G1/4-IG > 真空吸盘 | Schmalz

波纹吸盘（圆形），紧密贴合不平整工件表面

SFB1 30 EPDM-45 G1/4-IG

尺寸	30
吸盘材质	三元乙丙橡胶
材质硬度	45 Shore A

SFB1 30 EPDM-45 G1/4-IG

属性	价值
最大值（S）	31.50 mm
Ds	30 mm
d2	9.90 mm
dn	4.10 mm
G1	G1/4-IG
LG1	12 mm
H	37.70 mm
SW1	17 mm
Z（吸盘行程）	8 mm

属性	价值
拉脱力	23.70 N
吸力	4.60 N
腔内体积	2.90 cm³
尺寸	30
折数	1.50
吸盘材质	三元乙丙橡胶
材质硬度	45 Shore A
产品系列	SFB1

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
