SFB1 25 SI-55 G1/8-AG > 真空吸盘 | Schmalz

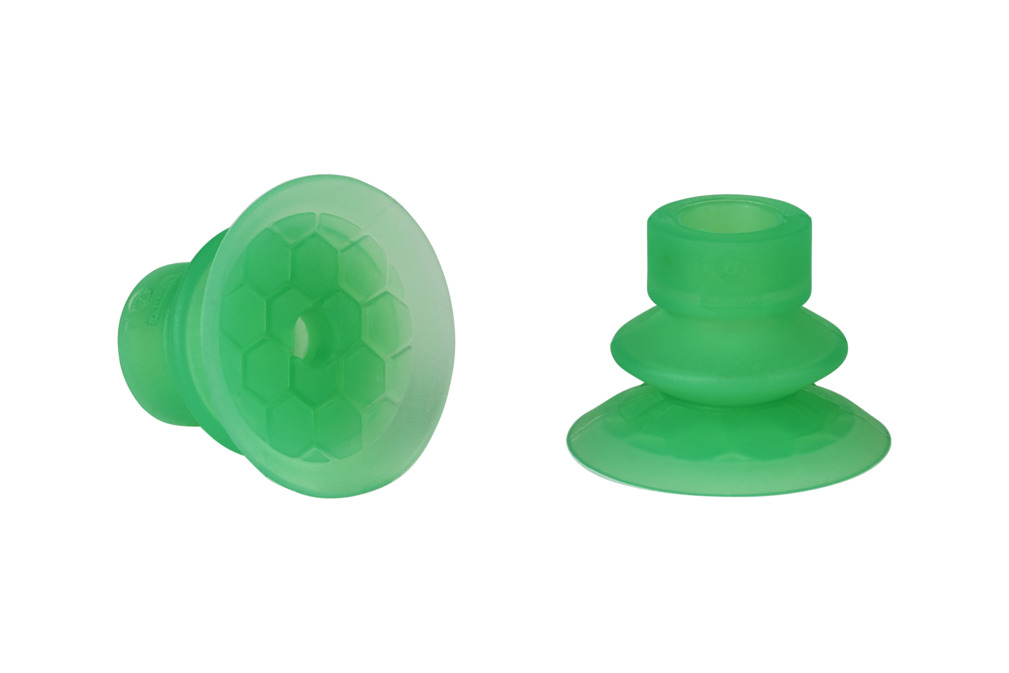

波纹吸盘（圆形），紧密贴合不平整工件表面

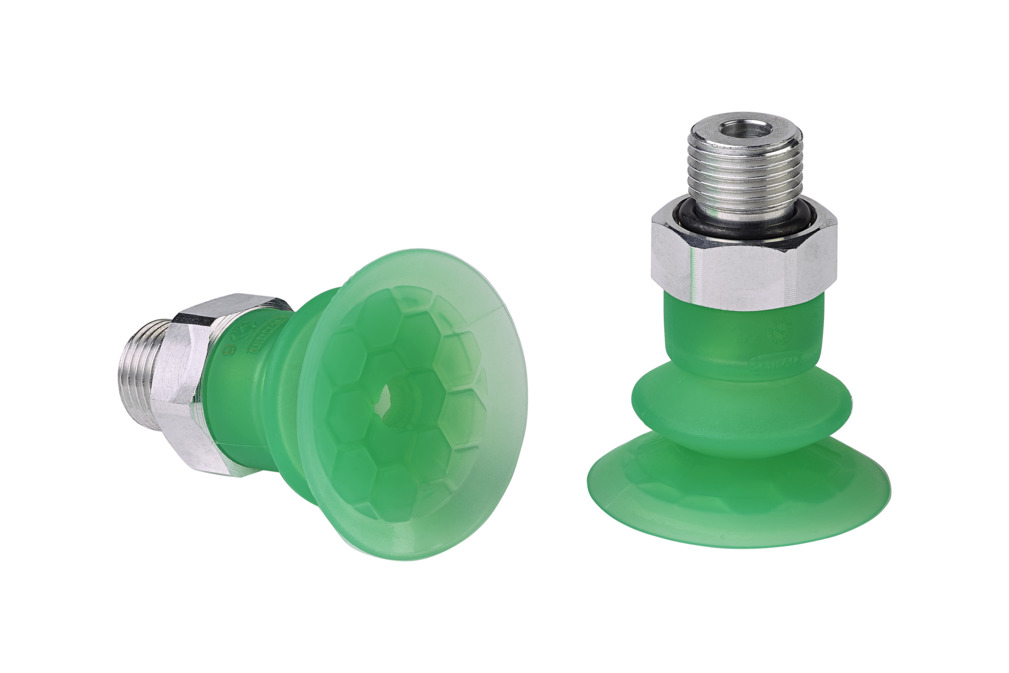

SFB1 25 SI-55 G1/8-AG

尺寸	25
吸盘材质	硅树脂 SI
材质硬度	55 Shore A
材质特性	符合 FDA 标准

SFB1 25 SI-55 G1/8-AG

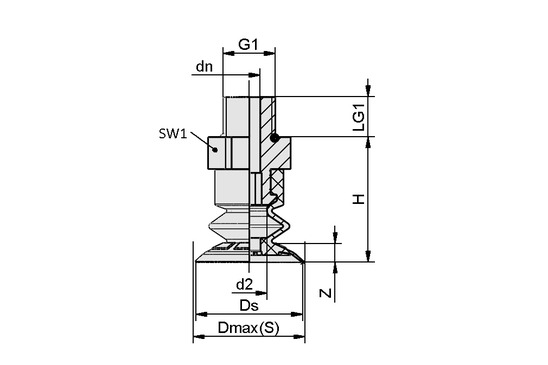

属性	价值
最大值（S）	26.50 mm
Ds	25 mm
d2	8.20 mm
dn	4.10 mm
G1	G1/8-AG
LG1	7.50 mm
H	25.20 mm
SW1	14 mm
Z（吸盘行程）	6.50 mm

属性	价值
拉脱力	18.50 N
吸力	3.20 N
腔内体积	1.90 cm³
尺寸	25
折数	1.50
吸盘材质	硅树脂 SI
材质硬度	55 Shore A
自重	6.30 g
产品系列	SFB1

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
