SFB1 15 SI-55 G1/8-IG > 真空吸盘 | Schmalz

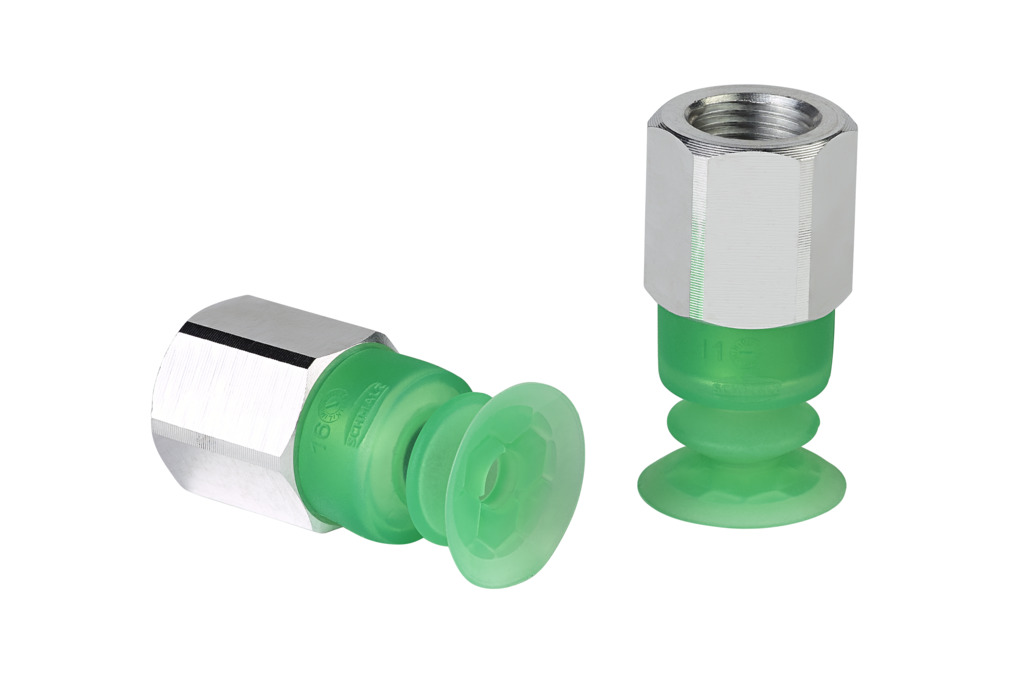

波纹吸盘（圆形），紧密贴合不平整工件表面

SFB1 15 SI-55 G1/8-IG

尺寸	15
吸盘材质	硅树脂 SI
材质硬度	55 Shore A
材质特性	符合 FDA 标准

SFB1 15 SI-55 G1/8-IG

属性	价值
最大值（S）	16 mm
Ds	15 mm
d2	4.70 mm
dn	4.10 mm
G1	G1/8-IG
LG1	8 mm
H	30 mm
SW1	14 mm
Z（吸盘行程）	4 mm

属性	价值
拉脱力	6.10 N
吸力	1 N
腔内体积	0.80 cm³
尺寸	15
折数	1.50
吸盘材质	硅树脂 SI
材质硬度	55 Shore A
自重	6.30 g
产品系列	SFB1

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
