SFB1 15 EPDM-45 G1/8-AG > 真空吸盘 | Schmalz

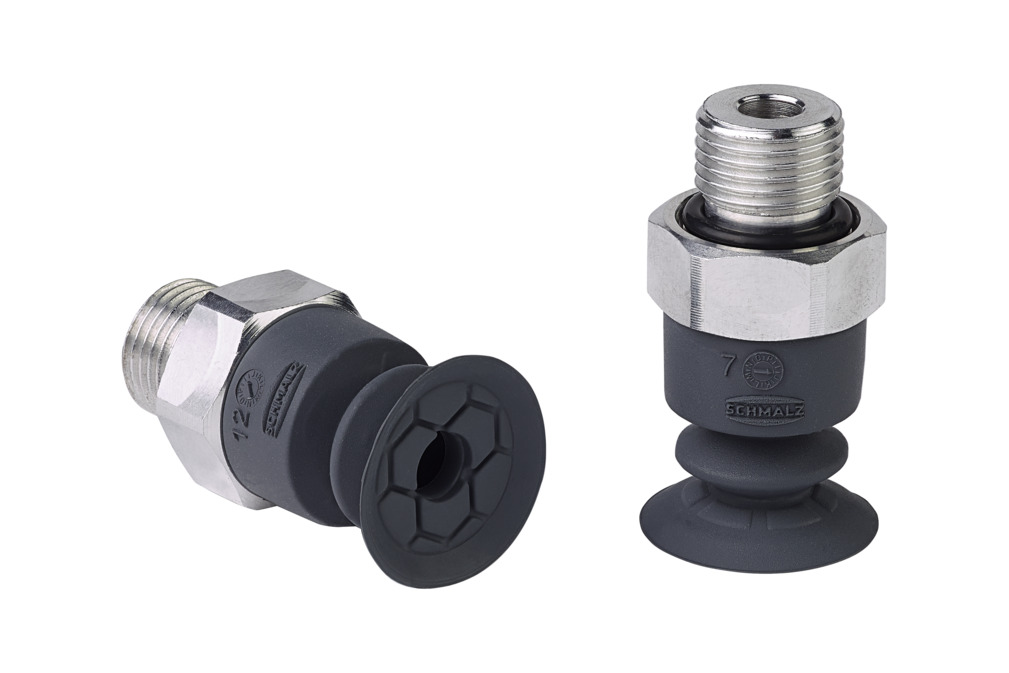

波纹吸盘（圆形），紧密贴合不平整工件表面

SFB1 15 EPDM-45 G1/8-AG

尺寸	15
吸盘材质	三元乙丙橡胶
材质硬度	45 Shore A

SFB1 15 EPDM-45 G1/8-AG

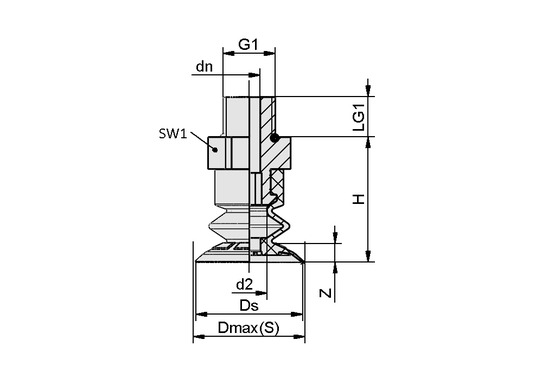

属性	价值
最大值（S）	16 mm
Ds	15 mm
d2	4.70 mm
dn	4.10 mm
G1	G1/8-AG
LG1	7.50 mm
H	22 mm
SW1	14 mm
Z（吸盘行程）	4 mm

属性	价值
拉脱力	6.10 N
吸力	1 N
腔内体积	0.80 cm³
尺寸	15
折数	1.50
吸盘材质	三元乙丙橡胶
材质硬度	45 Shore A
产品系列	SFB1

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
