SPF 50 ED-65 G1/4-AG

物料号: 10.01.01.13248

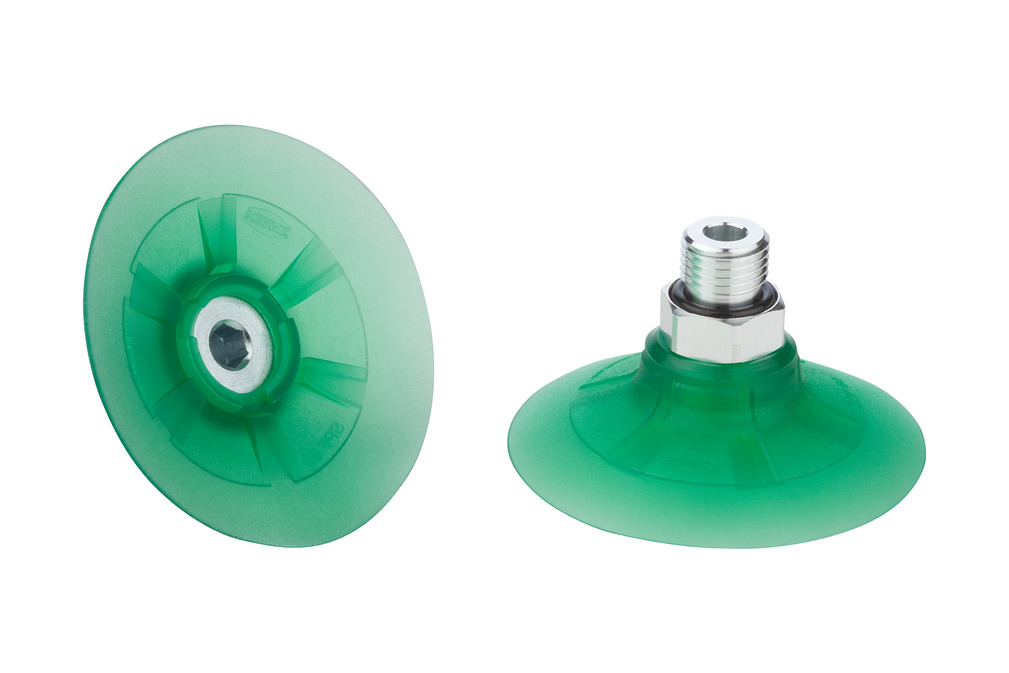

扁平吸盘（圆形），动态搬运纸箱和刚性包装

SPF 50 ED-65 G1/4-AG
尺寸50
吸盘材质弹性体聚合塑料 ED
材质硬度65 Shore A
螺纹 G1G1/4"-M
SPF 50 ED-65 G1/4-AG

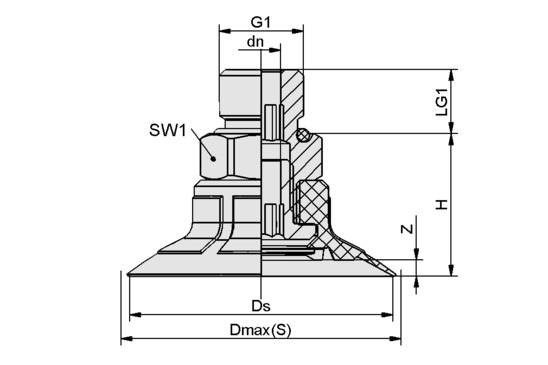

属性 价值
dn 6.10 mm
最大值（S） 53.90 mm
Ds 51.40 mm
G1 G1/4"-M
H 23.20 mm
LG1 10 mm
SW1 17 mm
Z（吸盘行程） 3.50 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 74.20 N
拉脱力 87.40 N
横向力 44 N
腔内体积 7.955 cm³
最小曲率半径(凸面) 75 mm
建议软管内径d 6 mm
尺寸 50
折数 0
吸盘材质 弹性体聚合塑料 ED
材质硬度 65 Shore A
自重 20.10 g
产品系列 SPF


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。
