SPF 30 ED-65 G1/8-AG > 真空吸盘 | Schmalz

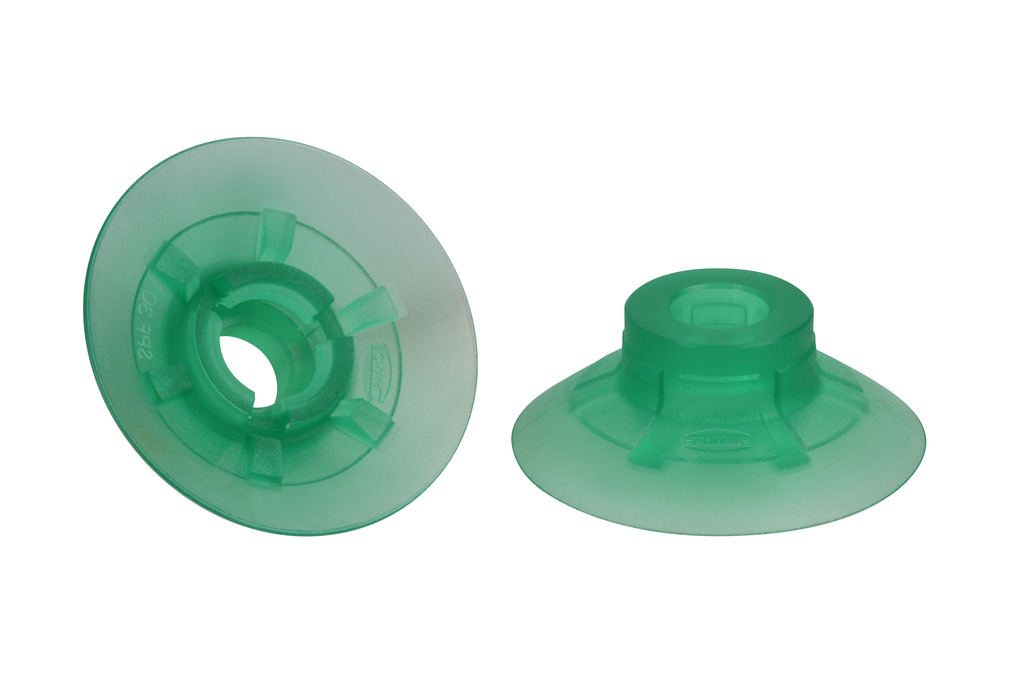

扁平吸盘（圆形），动态搬运纸箱和刚性包装

SPF 30 ED-65 G1/8-AG

尺寸	30
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
螺纹 G1	G1/8"-M

SPF 30 ED-65 G1/8-AG

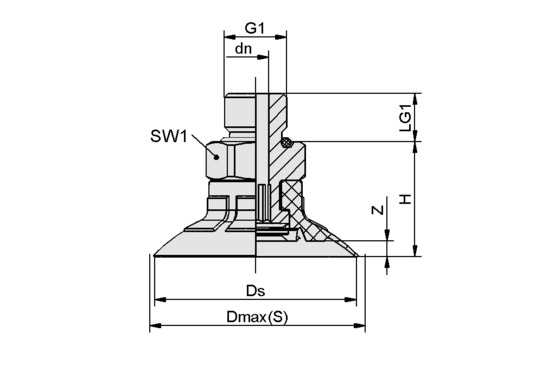

属性	价值
dn	4.10 mm
最大值（S）	33.60 mm
Ds	31.40 mm
G1	G1/8"-M
H	18 mm
LG1	7.50 mm
SW1	14 mm
Z（吸盘行程）	2.50 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	29.50 N
拉脱力	35.30 N
横向力	22.50 N
腔内体积	2.531 cm³
最小曲率半径(凸面)	35 mm
建议软管内径d	6 mm
尺寸	30
折数	0
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
自重	7.50 g
产品系列	SPF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
