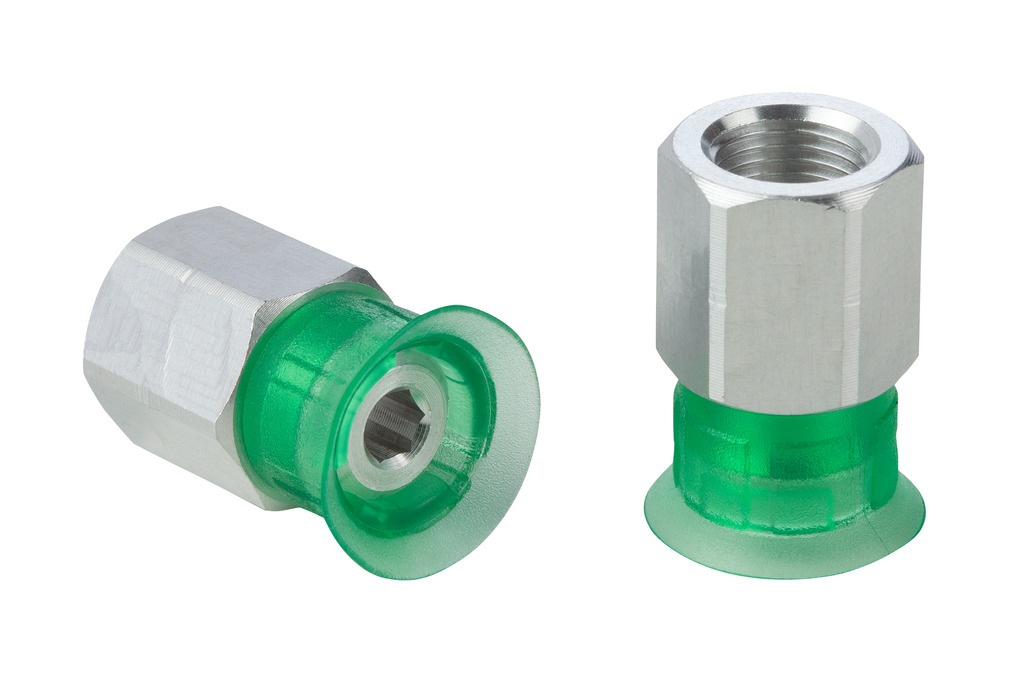

SPF 15 ED-65 G1/8-IG

物料号: 10.01.01.13239

扁平吸盘（圆形），动态搬运纸箱和刚性包装

SPF 15 ED-65 G1/8-IG
尺寸15
吸盘材质弹性体聚合塑料 ED
材质硬度65 Shore A
螺纹 G1G1/8"-F
SPF 15 ED-65 G1/8-IG

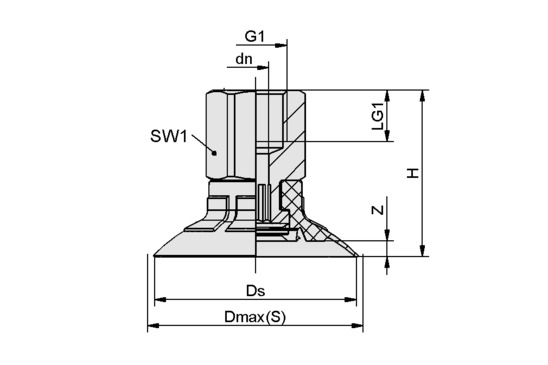

属性 价值
dn 4.10 mm
最大值（S） 18.50 mm
Ds 16.40 mm
G1 G1/8"-F
H 24 mm
LG1 8 mm
SW1 14 mm
Z（吸盘行程） 1.50 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 9.80 N
拉脱力 11 N
横向力 7.90 N
腔内体积 0.758 cm³
最小曲率半径(凸面) 13 mm
建议软管内径d 4 mm
尺寸 15
折数 0
吸盘材质 弹性体聚合塑料 ED
材质硬度 65 Shore A
自重 6.10 g
产品系列 SPF


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

产品推荐

基本型真空发生器 SBPL
基本型真空发生器 SBPL
  • 抽吸能力：290至1,140 l/min
  • 最大真空度: 61至90%
  • 塑料制成的基本主体
×
基本型真空发生器 SBPL
抽吸量极高带节能喷嘴技术的基本型真空发生器，用于搬运气密或透气工件，尤其适用于集中式真空产生系统。
真空/压缩空气管 VSL
真空/压缩空气管 VSL
  • 外径/内径从4/2至85/75
  • 材质：PA, PE, PU, PVC
×
真空/压缩空气管 VSL
由PA、PE、PU或PVC材料制成的真空/压缩空气软管，可选硬PVC螺旋、钢丝螺旋或织物内衬增强管。

订单信息: SPF 15 ED-65 G1/8-IG

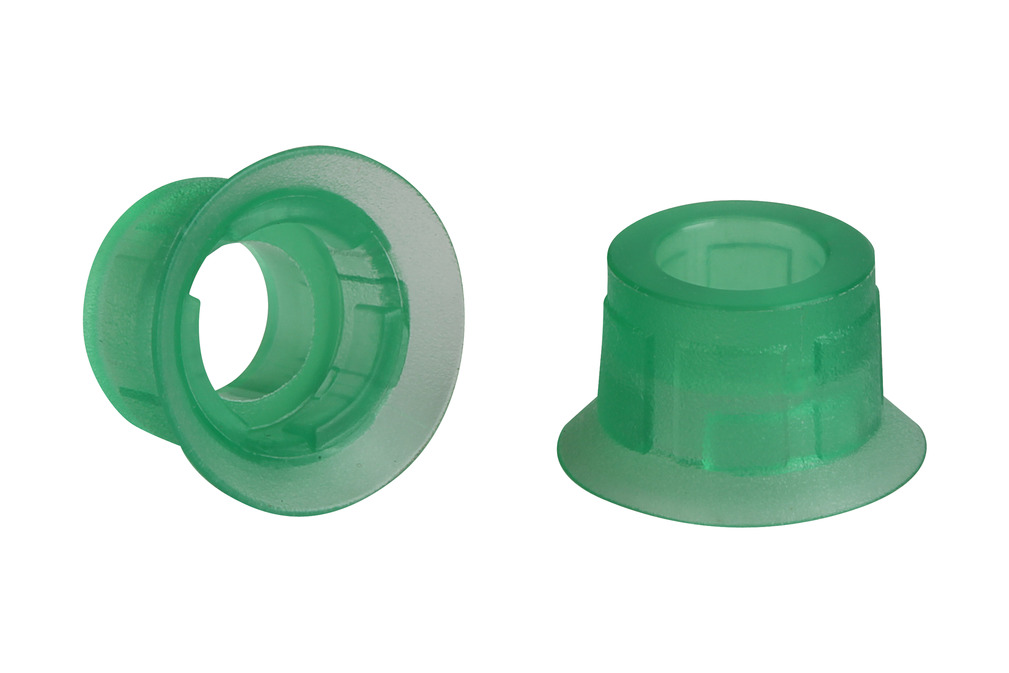

真空吸盘SPF(橡胶件+吸盘连接件)经装配成一体后供货。如您希望各部件到货时未经装配成一体，请按照以下步骤进行订购：
