SPB2 50 ED-65 G1/4-AG

物料号: 10.01.06.03461

波纹吸盘（圆形），紧密贴合不平整工件表面

SPB2 50 ED-65 G1/4-AG
尺寸50
吸盘材质弹性体聚合塑料 ED
材质硬度65 Shore A
螺纹 G1G1/4"-M
折数2.5
SPB2 50 ED-65 G1/4-AG

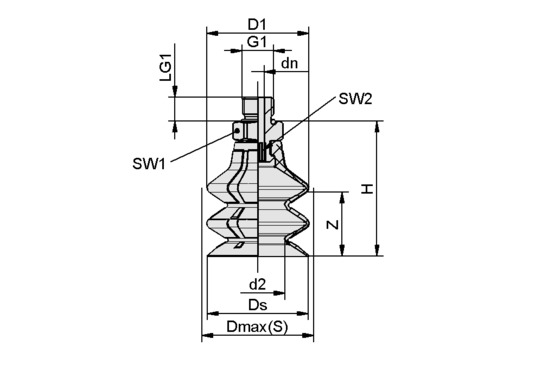

属性 价值
d2 27.10 mm
dn 6.10 mm
D1 52.20 mm
最大值（S） 55.50 mm
Ds 51.30 mm
G1 G1/4"-M
H 63.10 mm
LG1 10 mm
SW1 17 mm
SW2 6 mm
Z（吸盘行程） 32 mm
属性 价值
吸力 34.60 N
拉脱力 61.80 N
横向力 28.50 N
腔内体积 51.80 cm³
最小曲率半径(凸面) 75 mm
建议软管内径d 6 mm
尺寸 50
折数 2.50
吸盘材质 弹性体聚合塑料 ED
材质硬度 65 Shore A
自重 30.90 g
产品系列 SPB2


注意：吸力：吸力值是在-600 毫巴真空度和干燥、光滑、平整的工件表面下的理论值，不含安全系数。

订单信息: SPB2 50 ED-65 G1/4-AG

真空吸盘SPB2(橡胶件+吸盘连接件)经装配成一体后供货。如您希望各部件到货时未经装配成一体，请按照以下步骤进行订购：
