SPB2 40 ED-65 G1/4-AG > 真空吸盘 | Schmalz

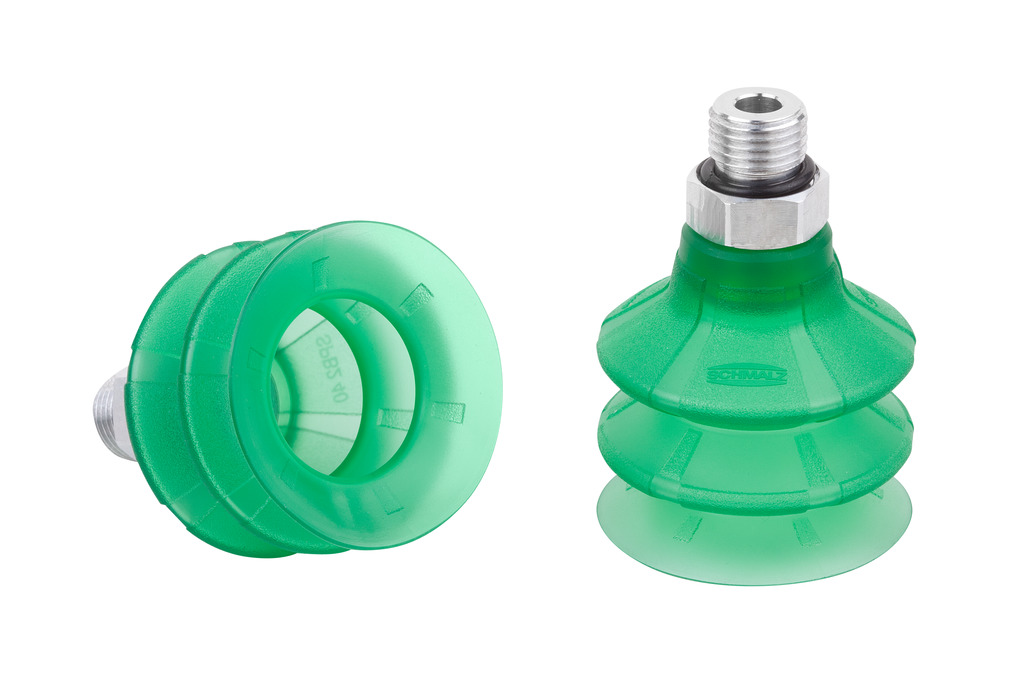

波纹吸盘（圆形），紧密贴合不平整工件表面

SPB2 40 ED-65 G1/4-AG

尺寸	40
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
螺纹 G1	G1/4"-M
折数	2.5

SPB2 40 ED-65 G1/4-AG

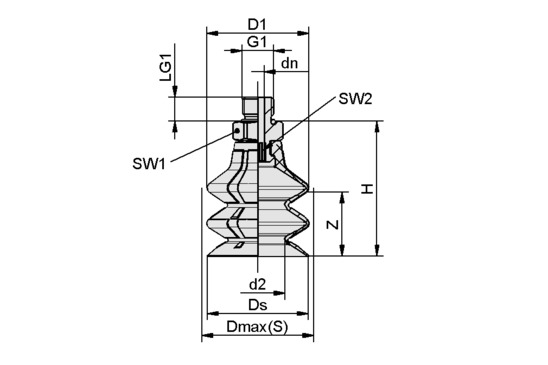

属性	价值
d2	22.90 mm
dn	6.10 mm
D1	42.20 mm
最大值（S）	44.50 mm
Ds	41.30 mm
G1	G1/4"-M
H	52.20 mm
LG1	10 mm
SW1	17 mm
SW2	6 mm
Z（吸盘行程）	25 mm

属性	价值
吸力	24.80 N
拉脱力	40.50 N
横向力	20.30 N
腔内体积	27.90 cm³
最小曲率半径(凸面)	60 mm
建议软管内径d	6 mm
尺寸	40
折数	2.50
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
自重	23.10 g
产品系列	SPB2

注意：吸力：吸力值是在-600 毫巴真空度和干燥、光滑、平整的工件表面下的理论值，不含安全系数。
