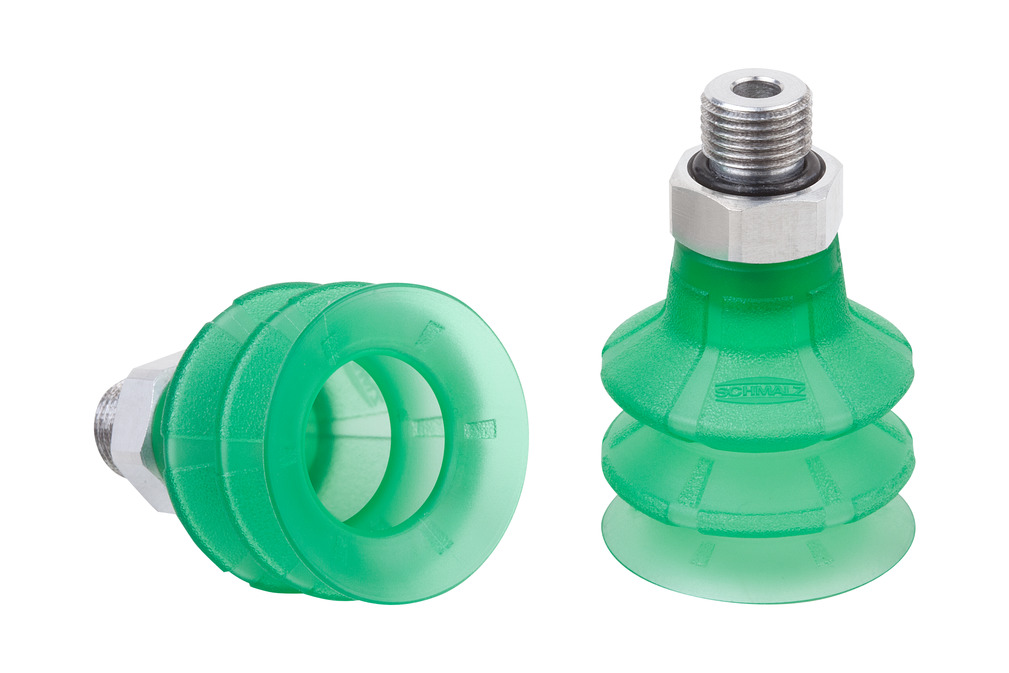

SPB2 30 ED-65 G1/8-AG > 真空吸盘 | Schmalz

波纹吸盘（圆形），紧密贴合不平整工件表面

SPB2 30 ED-65 G1/8-AG

尺寸	30
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
螺纹 G1	G1/8"-M
折数	2.5

SPB2 30 ED-65 G1/8-AG

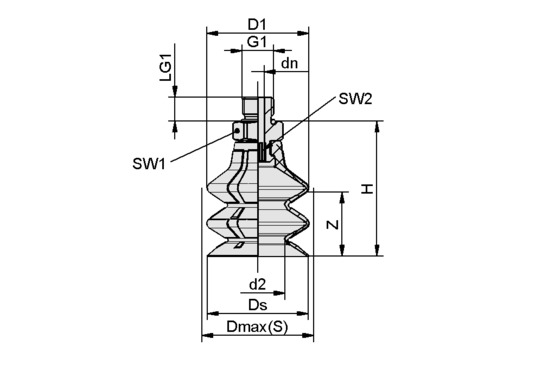

属性	价值
d2	16.90 mm
dn	4 mm
D1	32.20 mm
最大值（S）	34 mm
Ds	31.40 mm
G1	G1/8"-M
H	42.20 mm
LG1	7.50 mm
SW1	14 mm
SW2	4 mm
Z（吸盘行程）	20 mm

属性	价值
吸力	14.40 N
拉脱力	28.40 N
横向力	12.80 N
腔内体积	12.40 cm³
最小曲率半径(凸面)	30 mm
建议软管内径d	6 mm
尺寸	30
折数	2.50
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
自重	9.50 g
产品系列	SPB2

注意：吸力：吸力值是在-600 毫巴真空度和干燥、光滑、平整的工件表面下的理论值，不含安全系数。
