SPB2 25 ED-65 G1/8-AG > 真空吸盘 | Schmalz

波纹吸盘（圆形），紧密贴合不平整工件表面

SPB2 25 ED-65 G1/8-AG

尺寸	25
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
螺纹 G1	G1/8"-M
折数	2.5

SPB2 25 ED-65 G1/8-AG

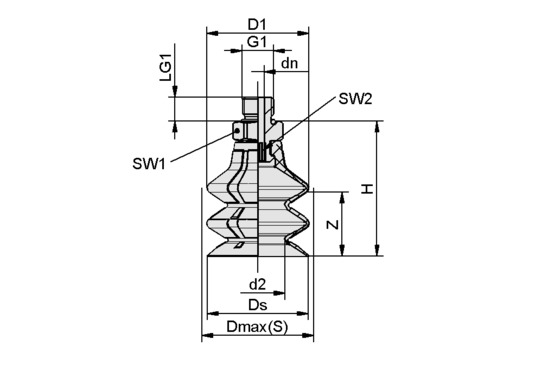

属性	价值
d2	14.50 mm
dn	4 mm
D1	27.20 mm
最大值（S）	28 mm
Ds	26.40 mm
G1	G1/8"-M
H	36.90 mm
LG1	7.50 mm
SW1	14 mm
SW2	4 mm
Z（吸盘行程）	17 mm

属性	价值
吸力	9.90 N
拉脱力	20.10 N
横向力	9.10 N
腔内体积	7.60 cm³
最小曲率半径(凸面)	20 mm
建议软管内径d	4 mm
尺寸	25
折数	2.50
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
自重	7.60 g
产品系列	SPB2

注意：吸力：吸力值是在-600 毫巴真空度和干燥、光滑、平整的工件表面下的理论值，不含安全系数。
