SPB2 20 ED-65 G1/8-IG > 真空吸盘 | Schmalz

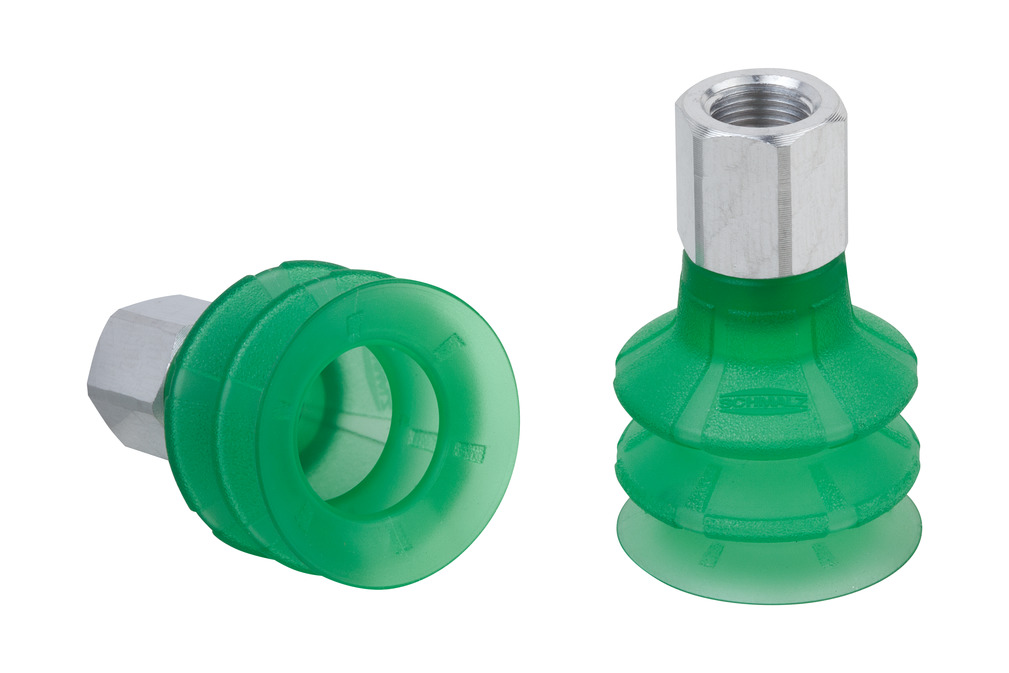

波纹吸盘（圆形），紧密贴合不平整工件表面

SPB2 20 ED-65 G1/8-IG

尺寸	20
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
螺纹 G1	G1/8"-F
折数	2.5

SPB2 20 ED-65 G1/8-IG

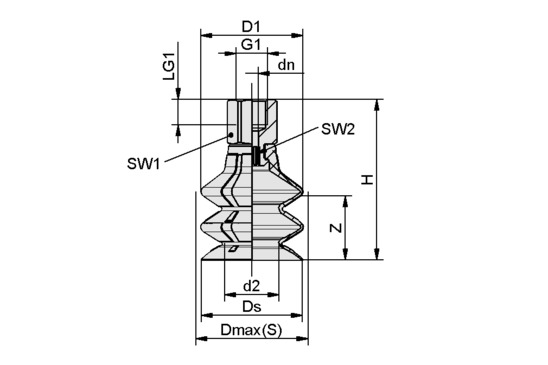

属性	价值
d2	12 mm
dn	4 mm
D1	22.10 mm
最大值（S）	23.50 mm
Ds	21.40 mm
G1	G1/8"-F
H	39.30 mm
LG1	8 mm
SW1	14 mm
SW2	4 mm
Z（吸盘行程）	13 mm

属性	价值
吸力	6.80 N
拉脱力	15.70 N
横向力	8.40 N
腔内体积	4.20 cm³
最小曲率半径(凸面)	20 mm
建议软管内径d	4 mm
尺寸	20
折数	2.50
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
自重	7.50 g
产品系列	SPB2

注意：吸力：吸力值是在-600 毫巴真空度和干燥、光滑、平整的工件表面下的理论值，不含安全系数。
