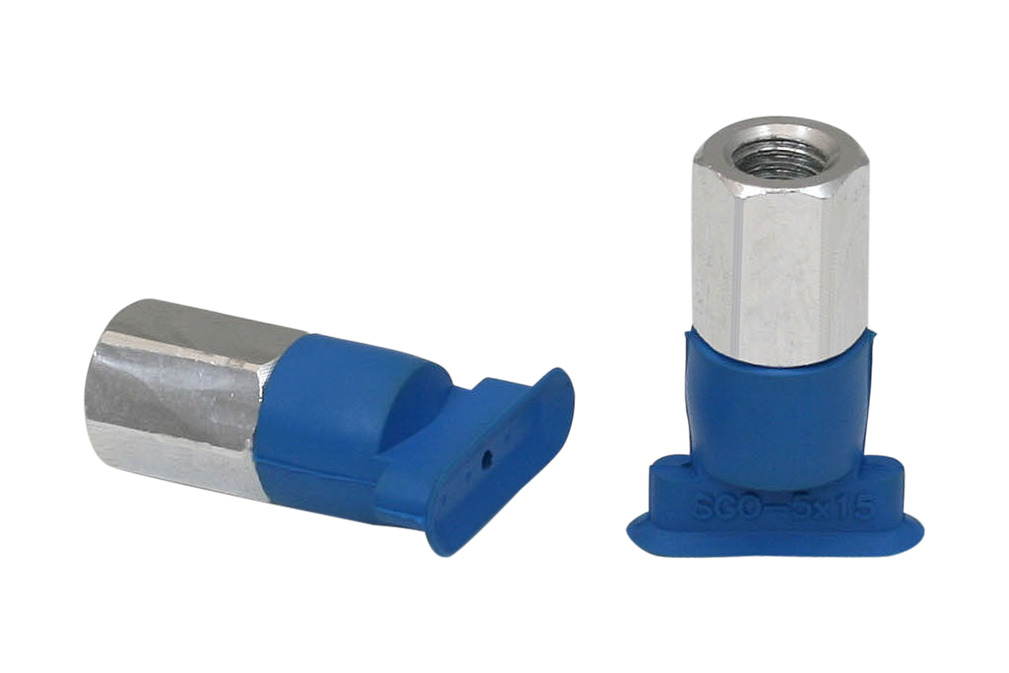

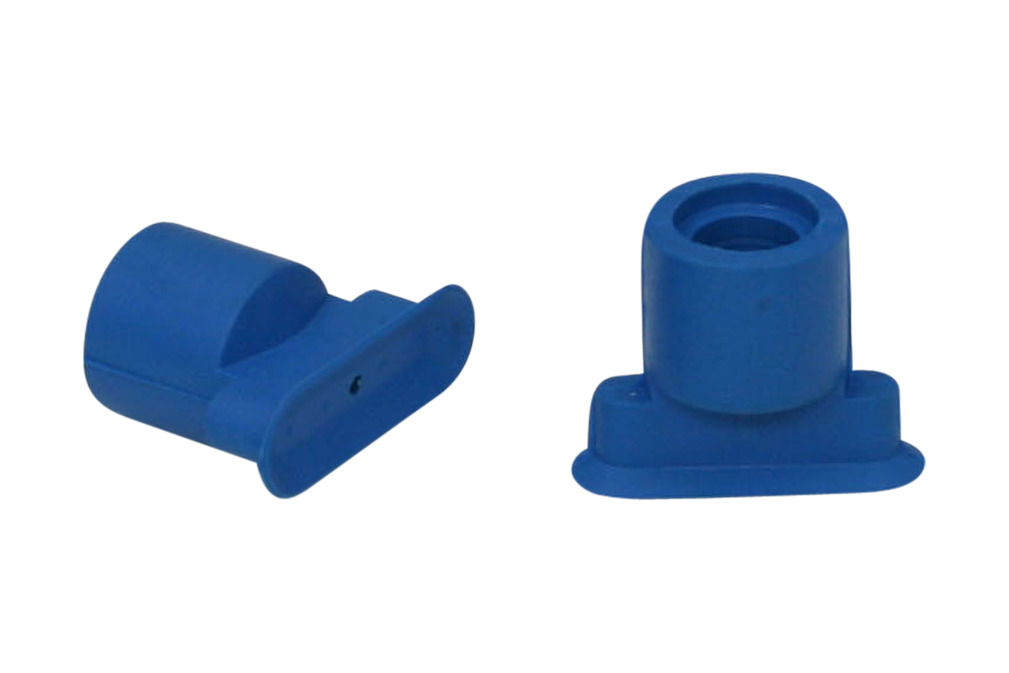

SGON 15x5 HT1-60 M5-IG > 真空吸盘 | Schmalz

扁平吸盘（椭圆形），搬运狭窄或弧形工件

SGON 15x5 HT1-60 M5-IG

尺寸 (LxB)	15x5
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
材质性能	无标记
接头材质	铝
连接方式	M5-F

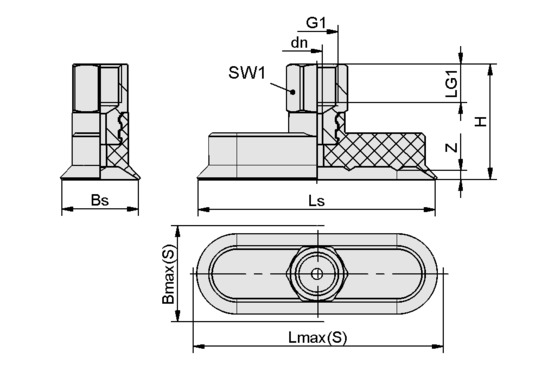

SGON 15x5 HT1-60 M5-IG

属性	价值
最大值（S）	5.50 mm
Bs	5 mm
dn	1.20 mm
G1	M5-F
H	22 mm
LG1	5.50 mm
Lmax.(S)	15.50 mm
Ls	15 mm
SW1	8 mm
Z（吸盘行程）	0.70 mm

注：橡胶件的允许尺寸公差符合DIN ISO 3302-1 M3标准。

属性	价值
吸力	3.10 N
腔内体积	1.75 cm³
最小曲率半径(凸面)	4 mm
建议软管内径d	2 mm
尺寸 (LxB)	15 x 5
折数	0
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	3.50 g
产品系列	SGON

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
