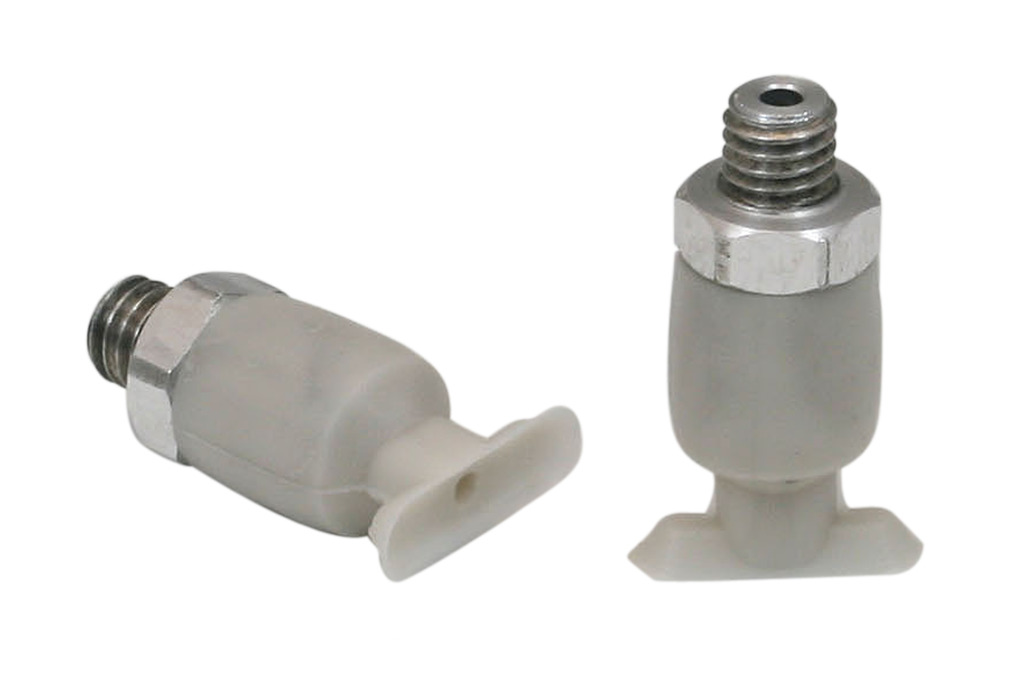

SGON 12x4 SI-HD-65 M5-AG

物料号: 10.01.01.00221

扁平吸盘（椭圆形），搬运狭窄或弧形工件

SGON 12x4 SI-HD-65 M5-AG
尺寸 (LxB)12x4
吸盘材质高强度硅胶 SI-HD
材质硬度65 Shore A
接头材质铝
连接M5-M
SGON 12x4 SI-HD-65 M5-AG

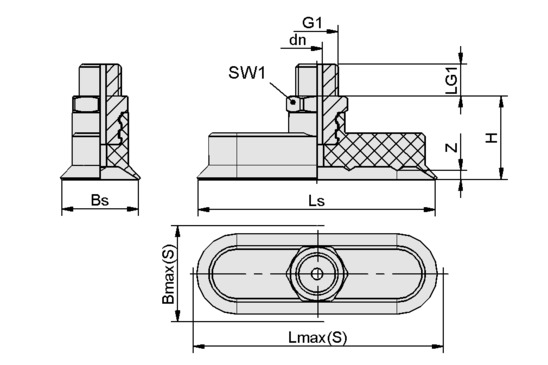

属性 价值
最大值（S） 5 mm
Bs 3.90 mm
dn 1.50 mm
G1 M5-M
H 18 mm
LG1 4.50 mm
Lmax.(S) 13 mm
Ls 11.90 mm
SW1 8 mm
Z（吸盘行程） 0.50 mm


注：橡胶件的允许尺寸公差符合DIN ISO 3302-1 M3标准。
属性 价值
吸力 1.80 N
腔内体积 0.173 cm³
最小曲率半径(凸面) 3 mm
建议软管内径d 2 mm
尺寸 (LxB) 12 x 4
折数 0
吸盘材质 高强度硅胶 SI-HD
材质硬度 65 Shore A
自重 2.90 g
产品系列 SGON


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SGON 12x4 SI-HD-65 M5-AG

吸盘SGON（弹性体部分+连接接头）在供货时没有组装。交付的内容包括。

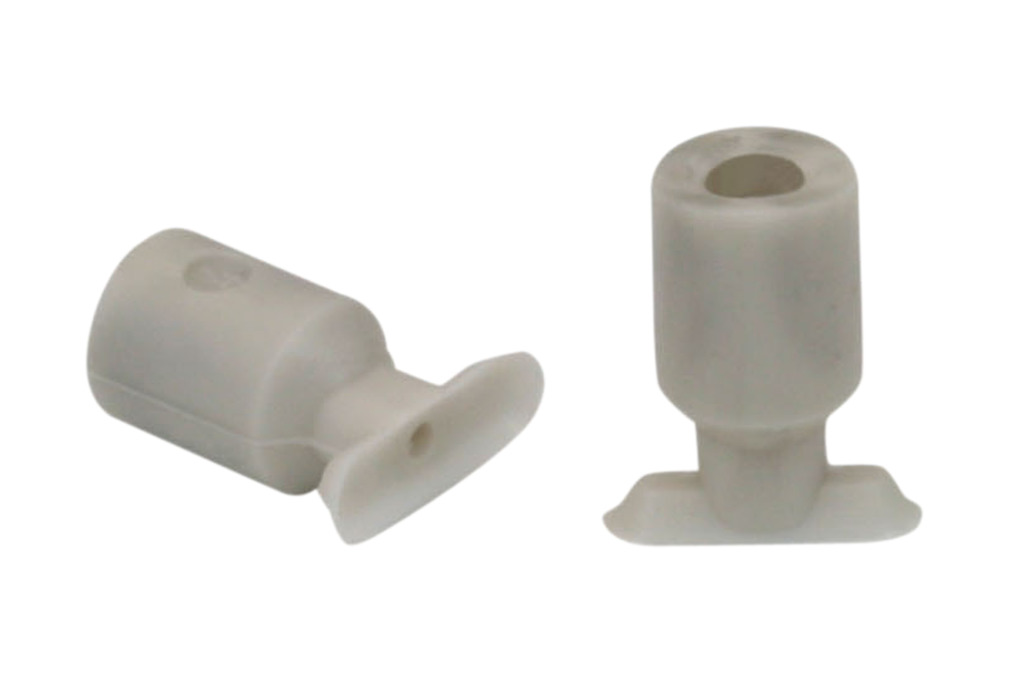

  • 吸盘类型SGO - 弹性体部分，有不同的尺寸（LxW）和材料。

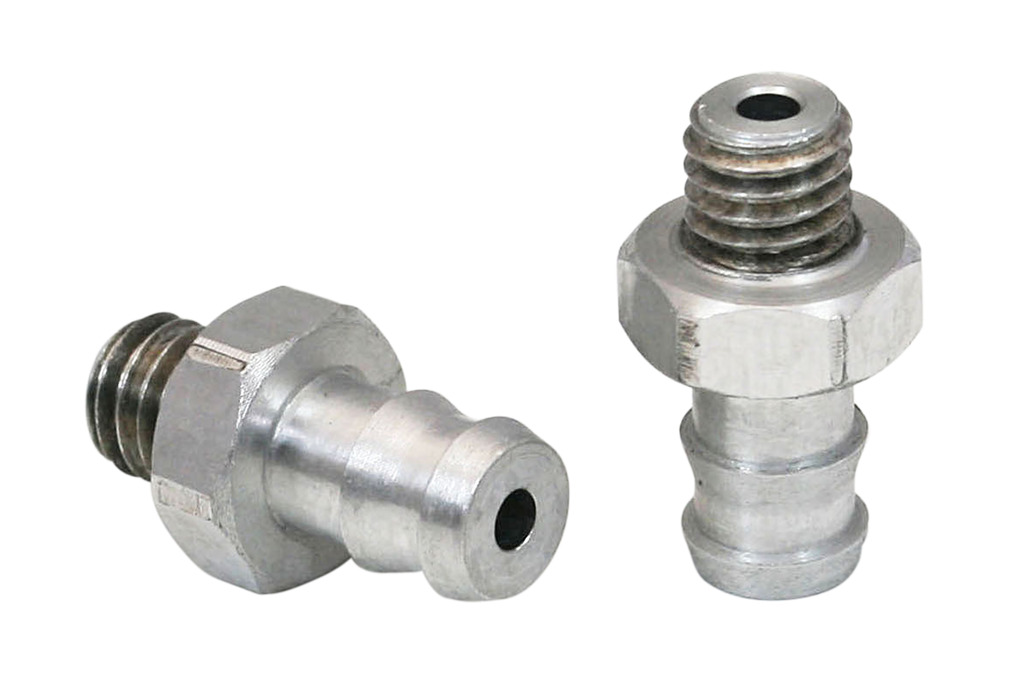

  • SA-NIP型连接乳头-有不同的螺纹。
  • 从尺寸24 x 8毫米起，交货时包括一个双耳夹。

可用的备件：吸盘SGO，连接乳头SA-NIP，双耳钳
