SFF 40 NBR-ESD-55 SC050 > 真空吸盘 | Schmalz

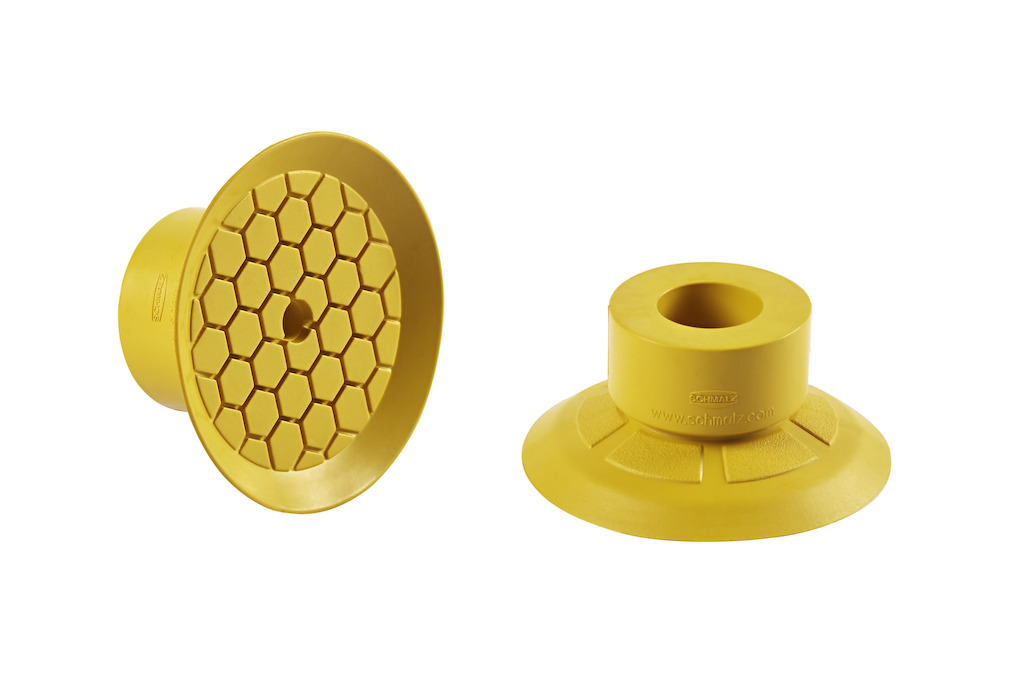

扁平吸盘（圆形），动态搬运纸箱和刚性包装

SFF 40 NBR-ESD-55 SC050

尺寸	40
吸盘材质	丁腈橡胶 NBR-ESD
材质硬度	55 Shore A
折数	0

属性	价值
最大值（S）	42 mm
Dk	21.90 mm
Ds	40 mm
d	11.40 mm
d1	17.10 mm
H	19 mm
H2	6.60 mm
H3	9.50 mm
Z（吸盘行程）	2.70 mm

属性	价值
拉脱力	47.40 N
吸力	47.40 N
腔内体积	4.331 cm³
尺寸	40
折数	0
吸盘材质	丁腈橡胶 NBR-ESD
材质硬度	55 Shore A
最小曲率半径(凸面)	45 mm
接头	SC 050
自重	6.70 g
产品系列	SFF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
