SGPN 30 SI-50 G1/4-AG > 真空吸盘 | Schmalz

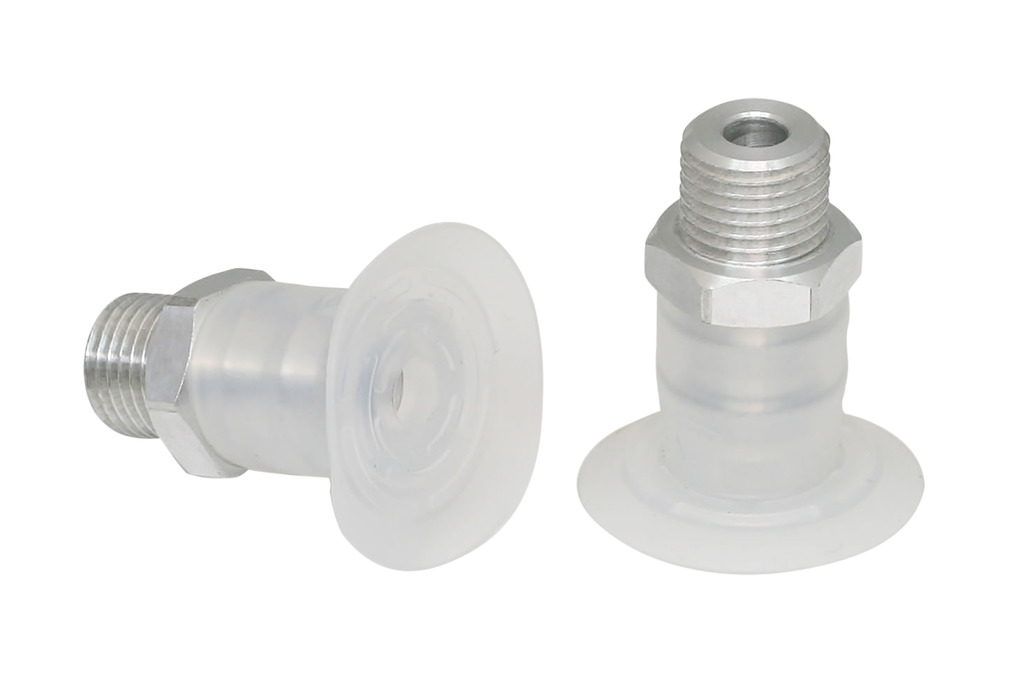

扁平吸盘（圆形），轻柔抓取纸张、塑料薄膜等

SGPN 30 SI-50 G1/4-AG

尺寸	30
吸盘材质	硅树脂 SI
材质硬度	50 Shore A
接头材质	铝
材质特性	FDA
真空接口	G1/4"-M

SGPN 30 SI-50 G1/4-AG

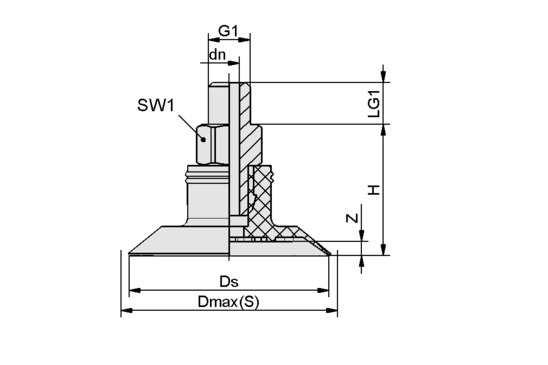

属性	价值
dn	5.50 mm
最大值（S）	32 mm
Ds	30 mm
G1	G1/4"-M
H	27.20 mm
LG1	10 mm
SW1	17 mm
Z（吸盘行程）	2 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	19 N
腔内体积	3 cm³
建议软管内径d	4 mm
尺寸	30
折数	0
吸盘材质	硅树脂 SI
材质硬度	50 Shore A
自重	12.10 g
产品系列	SGPN

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
