SGPN 34 NK-40 G1/4-AG

物料号: 10.01.01.10831

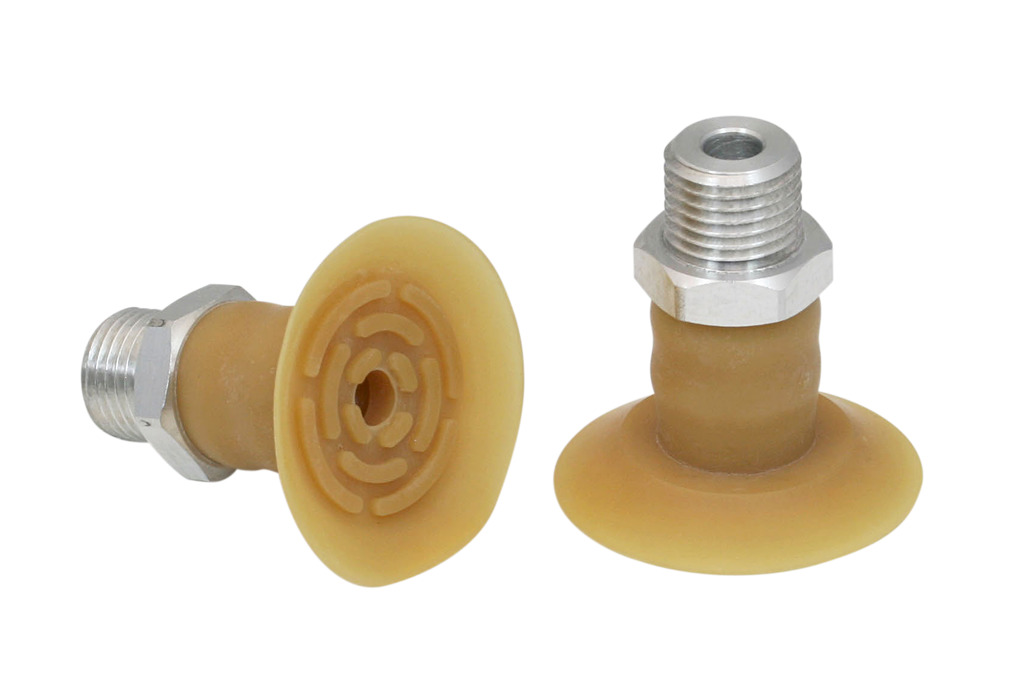

扁平吸盘（圆形），轻柔抓取纸张、塑料薄膜等

SGPN 34 NK-40 G1/4-AG
尺寸34
吸盘材质天然橡胶 NK
材质硬度40 Shore A
接头材质铝
真空接口G1/4"-M
SGPN 34 NK-40 G1/4-AG

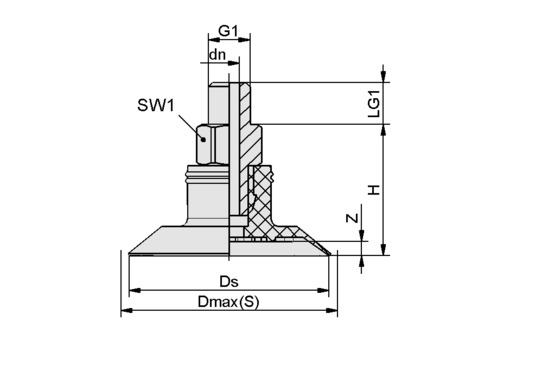

属性 价值
dn 5.50 mm
最大值（S） 37.50 mm
Ds 34 mm
G1 G1/4"-M
H 28 mm
LG1 10 mm
SW1 17 mm
Z（吸盘行程） 2.20 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 25 N
腔内体积 3.70 cm³
建议软管内径d 4 mm
尺寸 34
折数 0
吸盘材质 天然橡胶 NK
材质硬度 40 Shore A
自重 12 g
产品系列 SGPN


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SGPN 34 NK-40 G1/4-AG

SGPN吸盘（弹性体部分+连接乳头）在供货时没有组装。交付的内容包括。

  • SGP型吸盘 - 弹性体部分，有各种直径和材料可供选择。

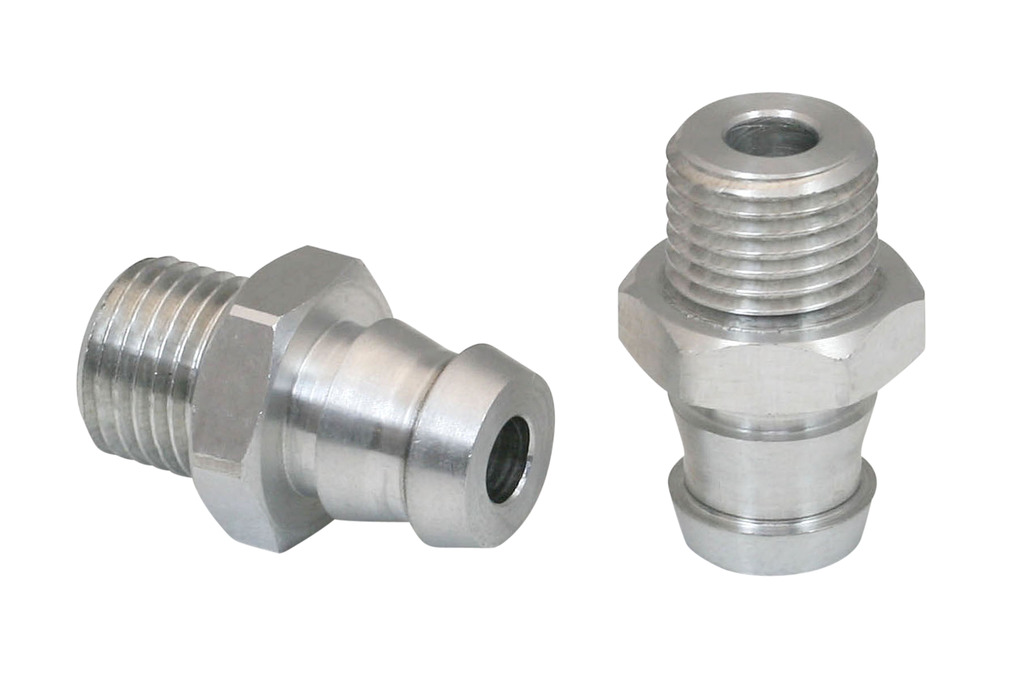

  • SA-NIP型连接乳头 - 可提供各种螺纹

可用的备件：吸盘SGP，连接乳头SA-NIP
