SAOF 100x50 HT2-65 G3/8-IG > 真空吸盘 | Schmalz

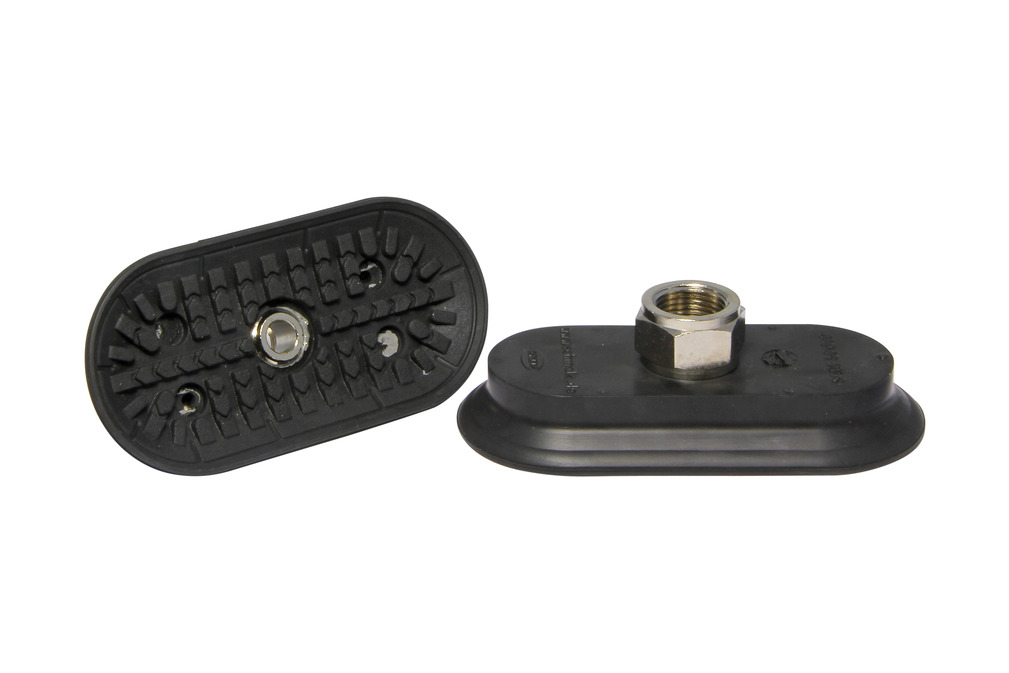

扁平吸盘（椭圆形），擅长动态搬运

SAOF 100x50 HT2-65 G3/8-IG

尺寸 (LxB)	100 x 50
吸盘材质	高温材料 HT2
材质硬度	65 Shore A
接头材质	镀镍
连接	G3/8-IG

SAOF 100x50 HT2-65 G3/8-IG

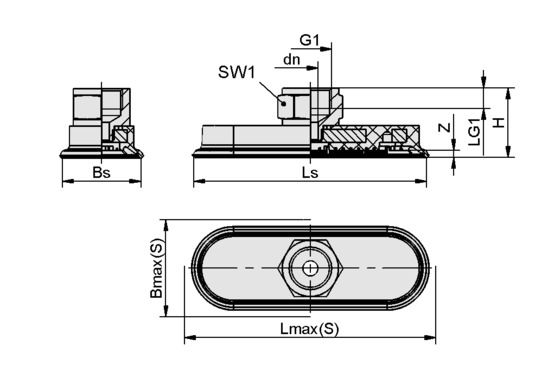

属性	价值
最大值（S）	54 mm
Bs	48.10 mm
dn	8 mm
G1	G3/8"-F
H	30.50 mm
LG1	9 mm
Lmax.(S)	106 mm
Ls	101.10 mm
SW1	22 mm
Z（吸盘行程）	5 mm

属性	价值
吸力	217 N
横向力	177 N
腔内体积	21.80 cm³
最小曲率半径(凸面)	75 mm
建议软管内径d	6 mm
尺寸 (LxB)	100 x 50
连接	G3/8"-F
折数	0
吸盘材质	高温材料 HT2
材质硬度	65 Shore A
耐热性	200 °C
自重	104.40 g
产品系列	SAOF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
