SHFN 70 NK-45 G1/4-IG E

物料号: 10.01.01.12216

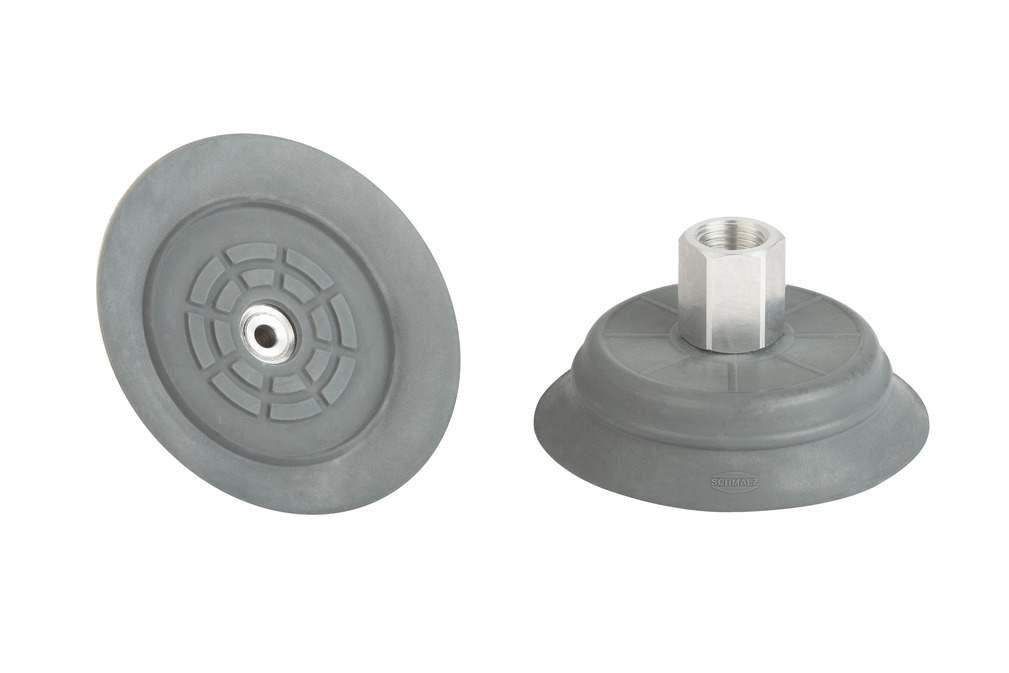

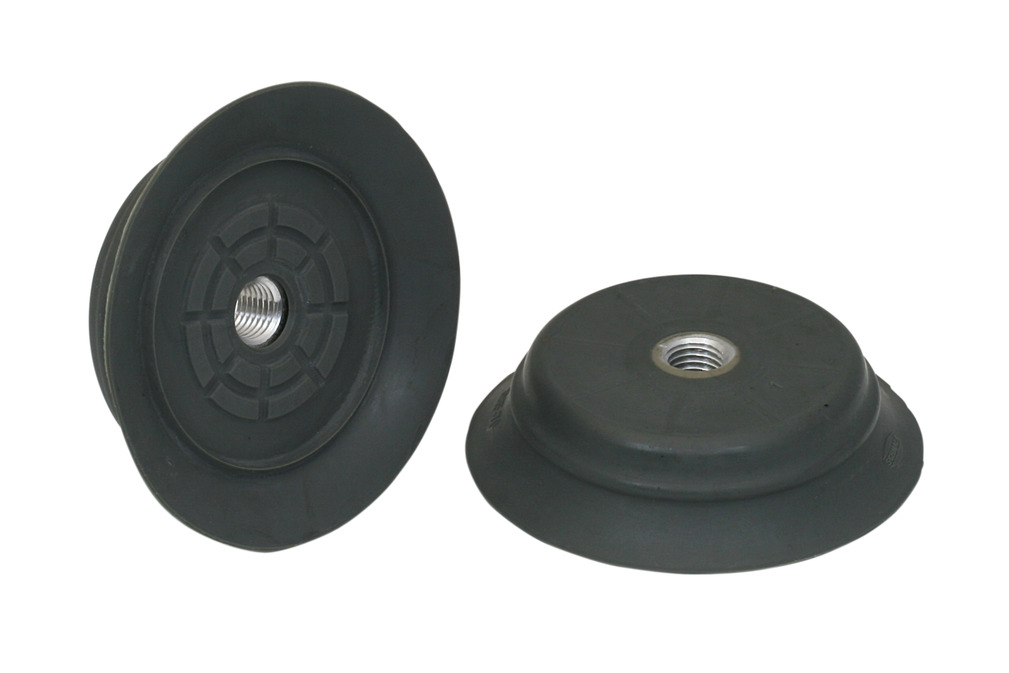

扁平吸盘（圆形），高速动态搬运木材

SHFN 70 NK-45 G1/4-IG E
尺寸70
吸盘材质天然橡胶 NK
材质硬度45 Shore A
连接方式G1/4-IG
型号E
SHFN 70 NK-45 G1/4-IG E

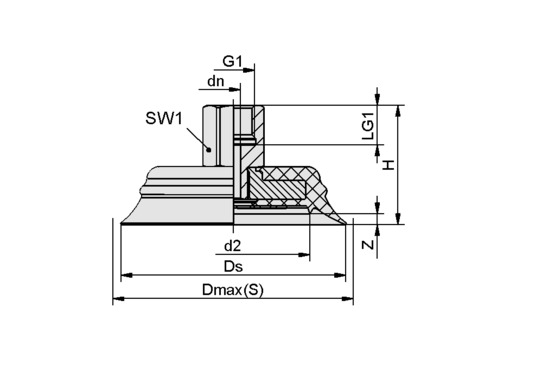

属性 价值
d2 48 mm
dn 4.40 mm
最大值（S） 74 mm
Ds 70 mm
G1 G1/4"-F
H 37.20 mm
LG1 12.40 mm
SW1 17 mm
Z（吸盘行程） 4 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
尺寸 70
吸盘材质 天然橡胶 NK
吸力 d2 100 N
吸力 200 N
横向力 145 N
腔内体积 16 cm³
最小曲率半径(凸面) 95 mm
建议软管内径d 6 mm
折数 0
自重 62 g
产品系列 SHFN


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 拉脱力：天然橡胶版本的拉脱力降低约 40% 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SHFN 70 NK-45 G1/4-IG E

吸盘SHFN（弹性体部分+连接接头）是组装供应的。该产品包括：

  • SHF型吸盘--弹性体部件，有不同的直径。
  • SA-NIP型连接接头--有不同的螺纹可供选择。
  • 可选产品补充：密封圈和感应阀

可提供的备件：SHF吸盘，SA-NIP和RED-NIP连接接头，密封圈，传感阀。

可提供的配件：过滤网（圆筛）。
