FSGA 78 NK-45 G1/4-AG DR > 真空吸盘 | Schmalz

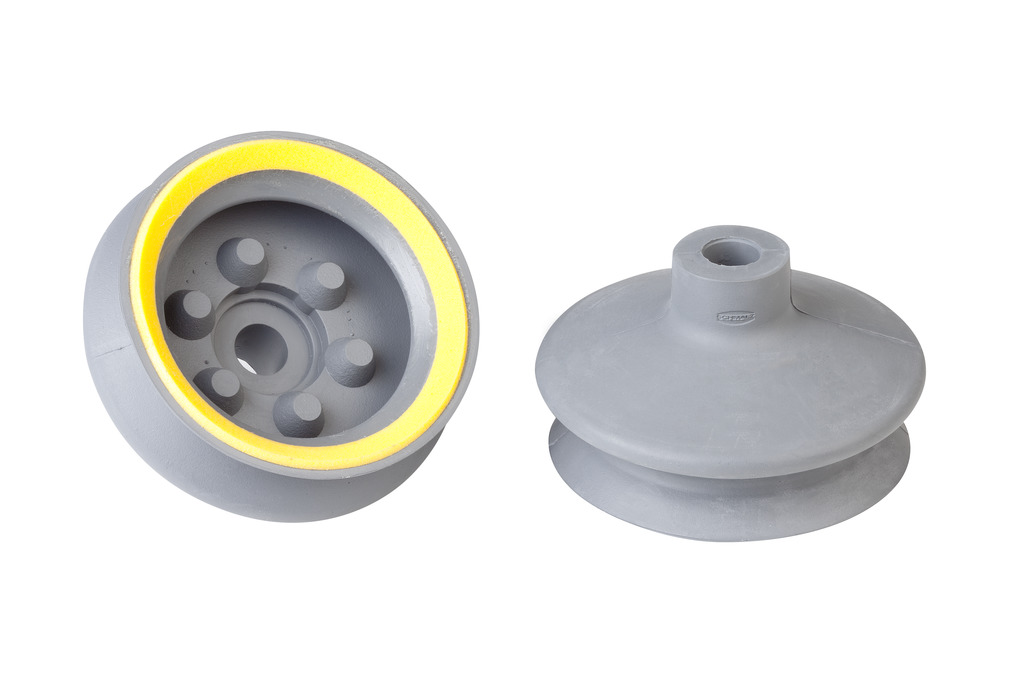

波纹吸盘（圆形），紧密贴合不平整工件表面

FSGA 78 NK-45 G1/4-AG DR

尺寸	78
吸盘材质	天然橡胶 NK
材质硬度	45 Shore A
接头材质	铝
连接	G1/4"-M
折数	1.5

FSGA 78 NK-45 G1/4-AG DR

属性	价值
d2	54 mm
dn	8.20 mm
最大值（S）	84.50 mm
Ds	62 mm
G1	G1/4"-M
H	54 mm
LG1	11 mm
SW1	21 mm
Z（吸盘行程）	16 mm

属性	价值
吸力	137.40 N
拉脱力	218 N
腔内体积	79.418 cm³
最小曲率半径(凸面)	100 mm
建议软管内径d	6 mm
尺寸	78
折数	1.50
吸盘材质	天然橡胶 NK
材质硬度	45 Shore A
自重	71 g
产品系列	FSGA

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
