FSGA 53 NK-45 G1/4-AG DR

物料号: 10.01.06.02928

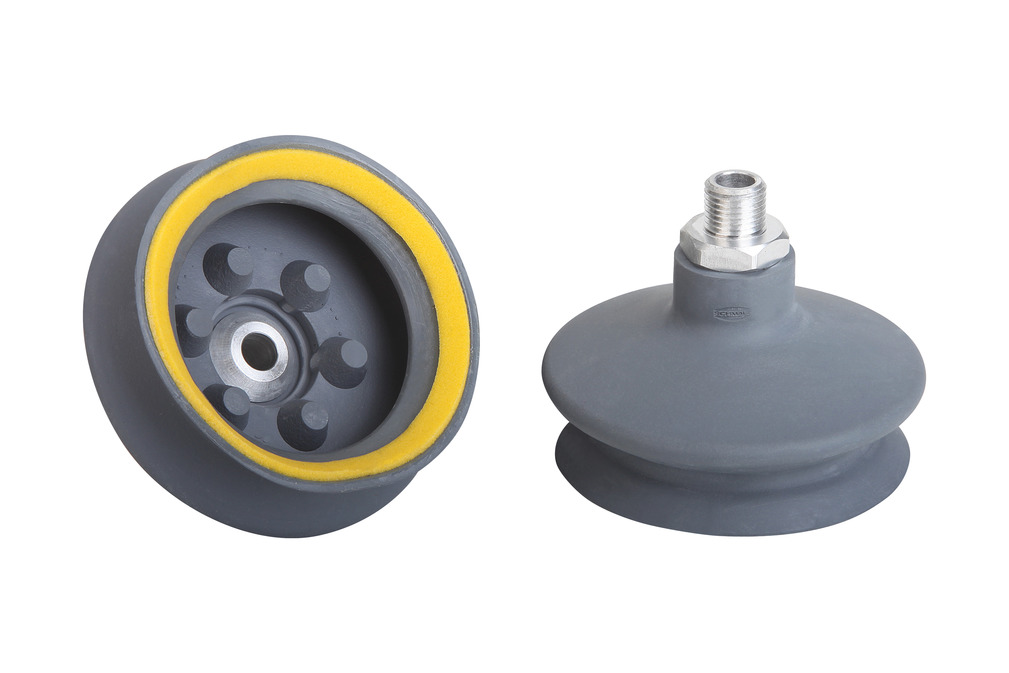

波纹吸盘（圆形），紧密贴合不平整工件表面

FSGA 53 NK-45 G1/4-AG DR
尺寸53
吸盘材质天然橡胶 NK
材质硬度45 Shore A
接头材质铝
连接方式G1/4"-M
折数1.5
FSGA 53 NK-45 G1/4-AG DR

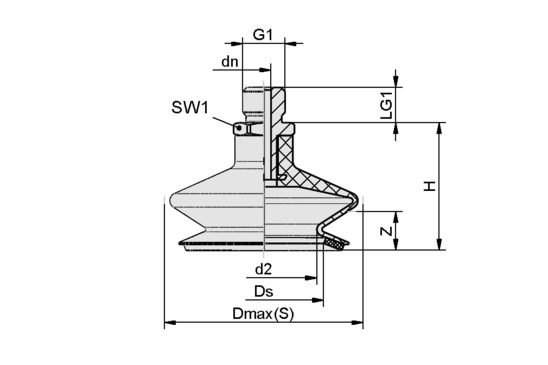

属性 价值
d2 33 mm
dn 4.40 mm
最大值（S） 60 mm
Ds 37 mm
G1 G1/4"-M
H 40 mm
LG1 11 mm
SW1 17 mm
Z（吸盘行程） 12 mm
属性 价值
吸力 51.30 N
拉脱力 95 N
腔内体积 28.40 cm³
最小曲率半径(凸面) 100 mm
建议软管内径d 6 mm
尺寸 53
折数 1.50
吸盘材质 天然橡胶 NK
材质硬度 45 Shore A
自重 30.20 g
产品系列 FSGA


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: FSGA 53 NK-45 G1/4-AG DR

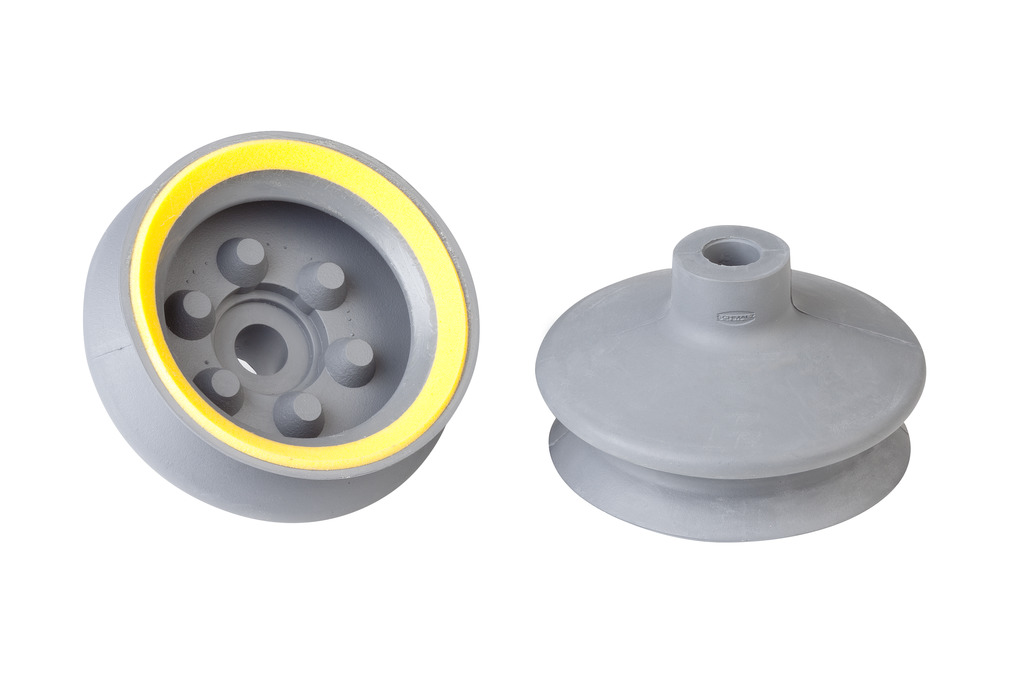

带密封环的波纹吸盘，可提供各种直径，交付时已粘上密封环。
