FSGA 33 NK-45 G1/4-IG DR > 真空吸盘 | Schmalz

波纹吸盘（圆形），紧密贴合不平整工件表面

FSGA 33 NK-45 G1/4-IG DR

尺寸	33
吸盘材质	天然橡胶 NK
材质硬度	45 Shore A
接头材质	铝
连接	G1/4"-F
折数	1.5

FSGA 33 NK-45 G1/4-IG DR

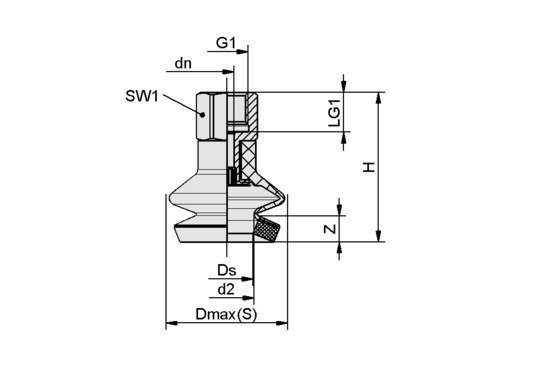

属性	价值
d2	16 mm
dn	4.40 mm
最大值（S）	38 mm
Ds	16 mm
G1	G1/4"-F
H	46.60 mm
LG1	12 mm
SW1	17 mm
Z（吸盘行程）	9 mm

属性	价值
尺寸	33
折数	1.50
吸盘材质	天然橡胶 NK
材质硬度	45 Shore A
自重	15.70 g
产品系列	FSGA

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
