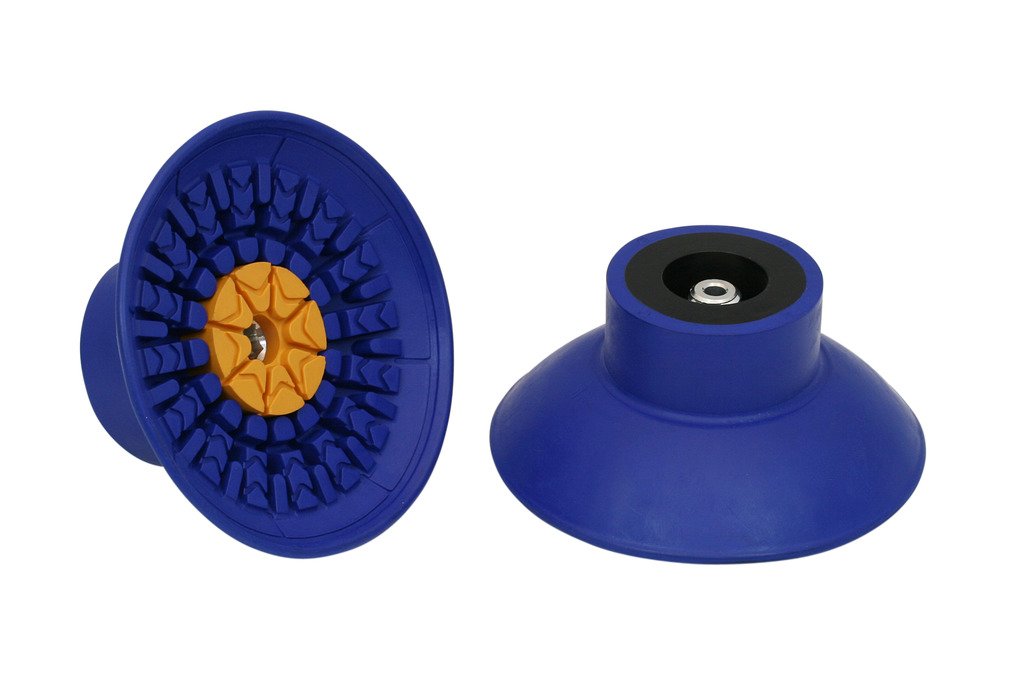

SAFT-C 80 NBR-60 M10-AG

物料号: 10.01.01.11940

扁平吸盘(圆形),擅长动态搬运光滑油性表面工件

尺寸80
吸盘材质丁腈橡胶 NBR
材质硬度60 Shore A
接头材质
连接M10-AG
SAFT-C 80 NBR-60 M10-AG

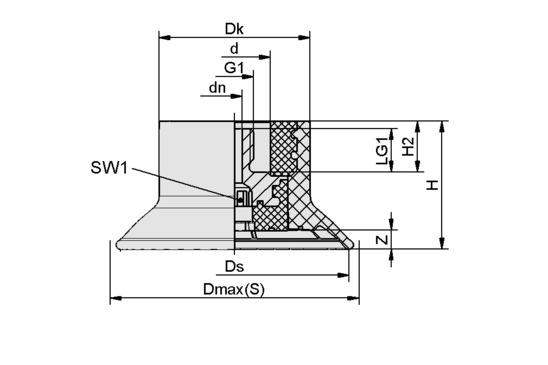

属性 价值
d 19 mm
dn 4 mm
Dk 40 mm
最大值(S) 86 mm
Ds 83 mm
G1 M10-M
H 36 mm
H2 2 mm
LG1 11.50 mm
SW1 8 mm
Z(吸盘行程) 7.30 mm
属性 价值
吸力 272 N
横向力 212 N
横向力 油性表面 185 N
腔内体积 34.50 cm³
最小曲率半径(凸面) 100 mm
建议软管内径d 6 mm
尺寸 80
吸盘材质 丁腈橡胶 NBR
自重 69.50 g
折数 0
产品系列 SAFT-C


注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAFT-C 80 NBR-60 M10-AG
