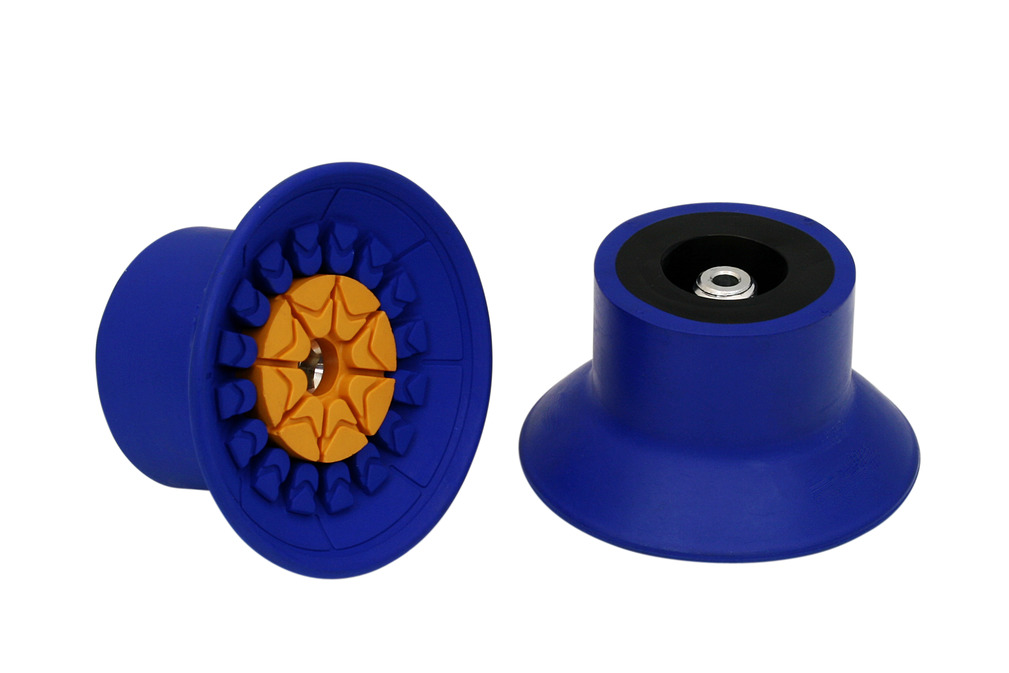

SAFT-C 60 NBR-60 M10-AG > 真空吸盘 | Schmalz

扁平吸盘（圆形），擅长动态搬运光滑油性表面工件

SAFT-C 60 NBR-60 M10-AG

尺寸	60
吸盘材质	丁腈橡胶 NBR
材质硬度	60 Shore A
接头材质	铝
连接方式	M10-AG

SAFT-C 60 NBR-60 M10-AG

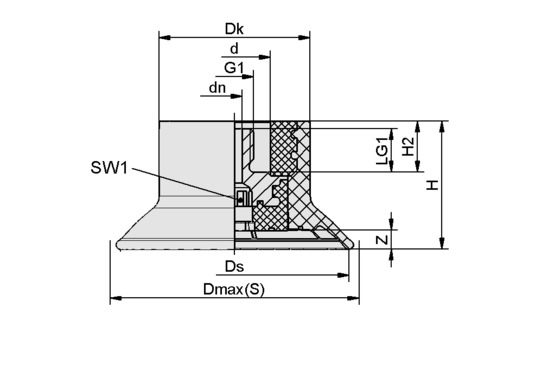

属性	价值
d	19 mm
dn	4 mm
Dk	40 mm
最大值（S）	66 mm
Ds	63 mm
G1	M10-M
H	34 mm
H2	2 mm
LG1	11.50 mm
SW1	8 mm
Z（吸盘行程）	5.30 mm

属性	价值
吸力	150 N
横向力	112 N
横向力油性表面	95 N
腔内体积	15 cm³
最小曲率半径(凸面)	75 mm
建议软管内径d	6 mm
尺寸	60
吸盘材质	丁腈橡胶 NBR
自重	51.10 g
折数	0
产品系列	SAFT-C

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
