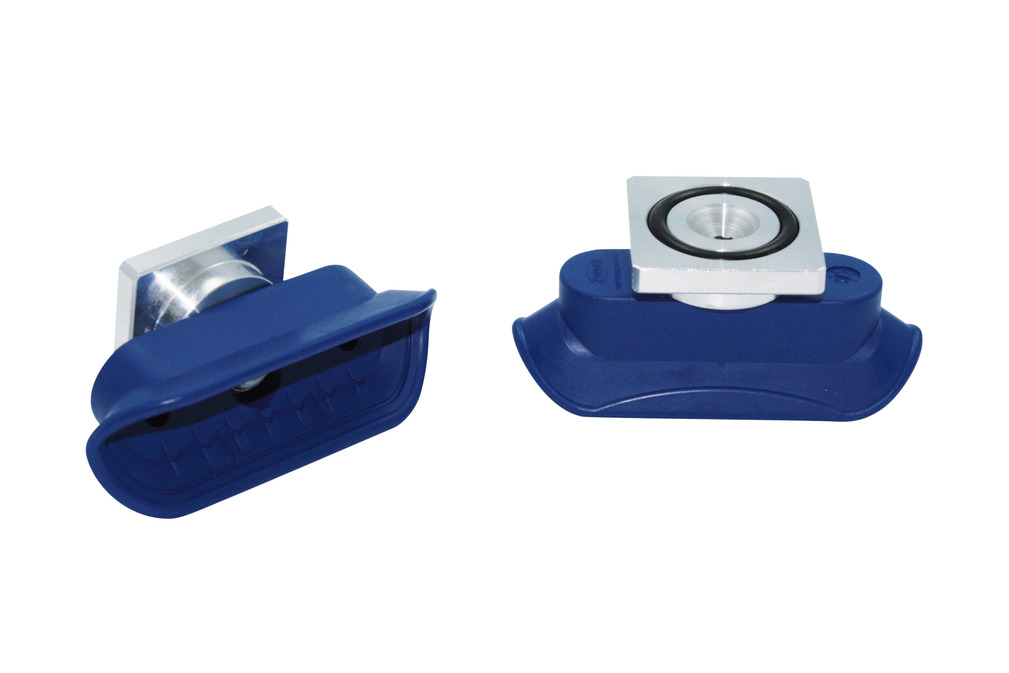

棱边专用吸盘（椭圆形），动态搬运造型表面工件

SAOK 70x25 NBR-60 RA

尺寸 (LxB)	70 x 25
吸盘材质	丁腈橡胶 NBR
材质硬度	60 Shore A
接头材质	铝
连接	RA

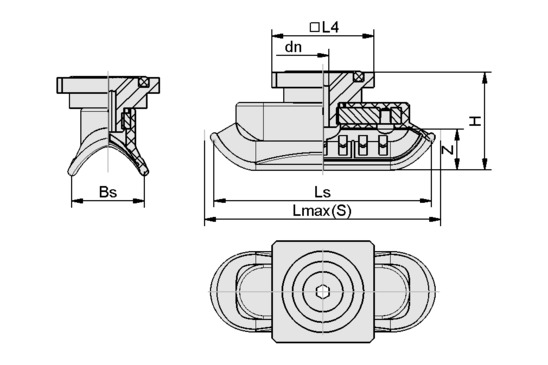

SAOK 70x25 NBR-60 RA

属性	价值
Bs	22.60 mm
dn	4 mm
H	30.50 mm
L4	32 mm
Lmax.(S)	71 mm
Ls	67.20 mm
Z（吸盘行程）	12.80 mm

属性	价值
拉脱力	81 N
拉脱力 (油性表面)	60 N
横向力	46 N
横向力油性表面	20 N
建议软管内径d	6 mm
尺寸 (LxB)	70 x 25
最小工件角度	80 °
吸盘材质	丁腈橡胶 NBR
自重	34.40 g
折数	0
产品系列	SAOK

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
