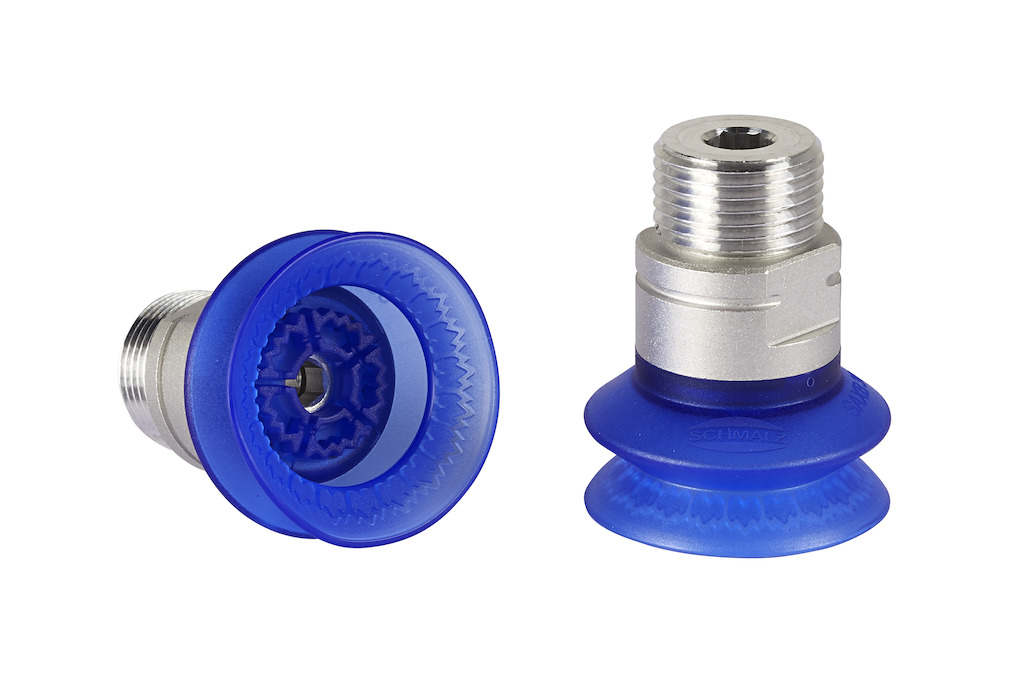

SAXB 30 ED-85 M16-AG

物料号: 10.01.42.00085

高速波纹吸盘适合 高动态应用，用于夹持 曲度大、含油的表面

SAXB 30 ED-85 M16-AG
新
尺寸30
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式M16-AG
折数1.5
SAXB 30 ED-85 M16-AG

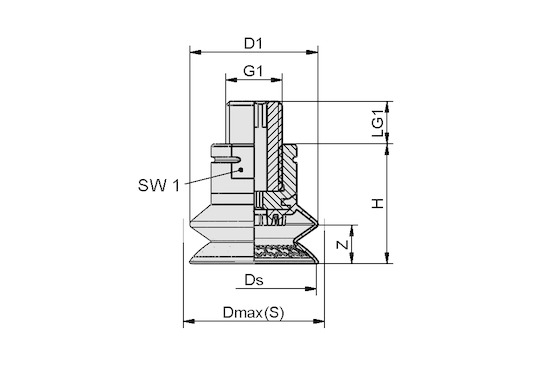

属性 价值
最大值（S） 33 mm
Ds 28.90 mm
D1 29.90 mm
G1 M16-M
H 28 mm
LG1 11 mm
SW1 17 mm
Z（吸盘行程） 9 mm
属性 价值
吸力 24 N
横向力 24 N
横向力 油性表面 20 N
腔内体积 5.30 cm³
最小曲率半径(凸面) 12.50 mm
建议软管内径d 4 mm
尺寸 30
连接方式 M16-M
折数 1.50
吸盘材质 弹性体聚合塑料 ED
材质硬度 85 Shore A
自重 18.10 g
产品系列 SAXB


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAXB 30 ED-85 M16-AG

SAXB 波纹吸盘拥有不同的直径规格，交付时带有形状配合包覆成型的连接头。
