SAXB 120 ED-85 RA > 真空吸盘 | Schmalz

高速波纹吸盘适合高动态应用，用于夹持曲度大、含油的表面

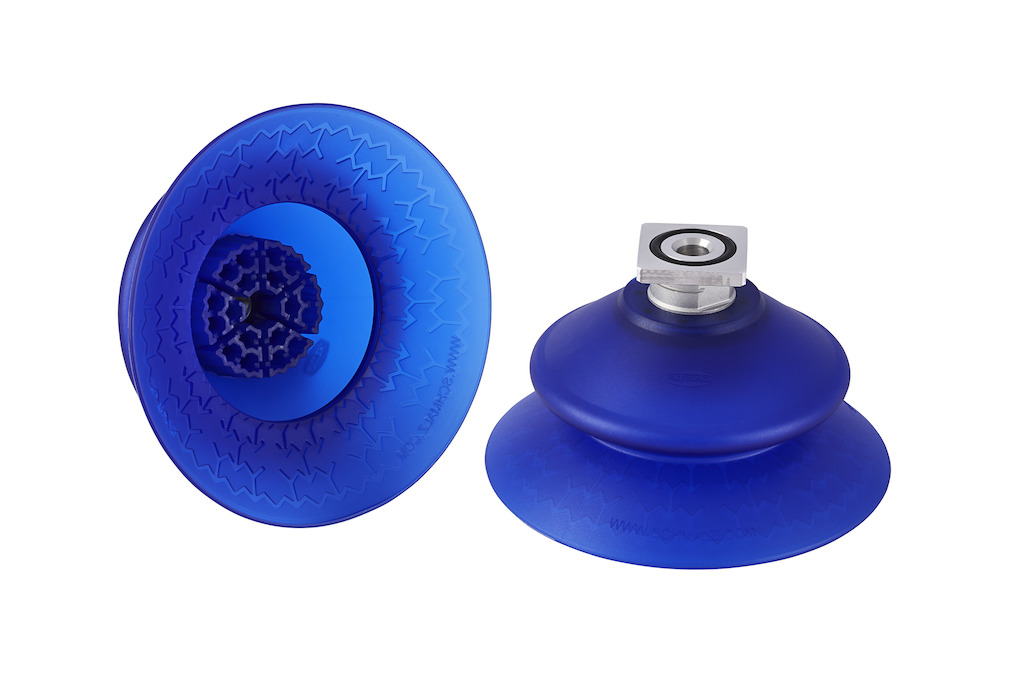

SAXB 120 ED-85 RA

新

尺寸	120
吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
接头材质	铝
连接方式	RA
折数	1.5

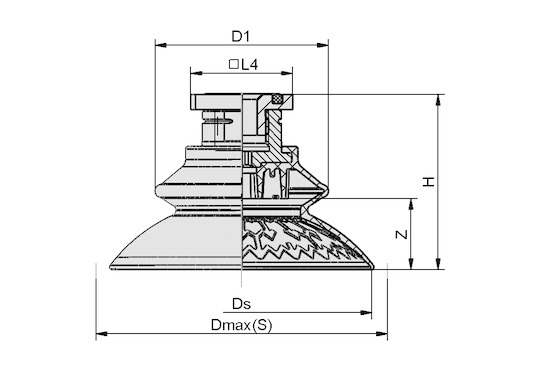

SAXB 120 ED-85 RA

属性	价值
最大值（S）	131 mm
Ds	120.60 mm
D1	95 mm
H	72.50 mm
L4	31.80 mm
SW1	22 mm
Z（吸盘行程）	32 mm

属性	价值
吸力	275 N
横向力	479 N
横向力油性表面	380 N
腔内体积	251.70 cm³
最小曲率半径(凸面)	67.50 mm
建议软管内径d	8 mm
尺寸	120
连接方式	长方形转接件
折数	1.50
吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
自重	126 g
产品系列	SAXB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
