SAOB 80x40 HT2-65 G1/4-AG > 真空吸盘 | Schmalz

波纹吸盘（椭圆），高速动态搬运

SAOB 80x40 HT2-65 G1/4-AG

尺寸 (LxB)	80 x 40
吸盘材质	高温材料 HT2
材质硬度	65 Shore A
接头材质	铝
连接	G1/4-AG

SAOB 80x40 HT2-65 G1/4-AG

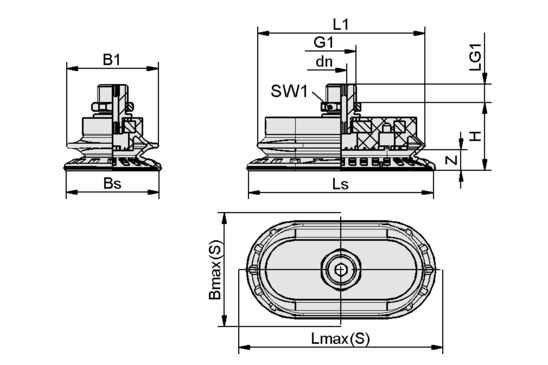

属性	价值
B1	40 mm
最大值（S）	43 mm
Bs	40.60 mm
dn	5 mm
G1	G1/4"-M
H	29.70 mm
L1	73.30 mm
LG1	8 mm
Lmax.(S)	83 mm
Ls	80.60 mm
SW1	17 mm
Z（吸盘行程）	9 mm

属性	价值
吸力	65 N
拉脱力	100 N
横向力	98 N
腔内体积	21.80 cm³
最小曲率半径(凸面)	40 mm
建议软管内径d	6 mm
尺寸 (LxB)	80 x 40
折数	1.50
吸盘材质	高温材料 HT2
材质硬度	65 Shore A
自重	57.90 g
产品系列	SAOB

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
