FSGA 50 VU1-72 G1/4-IG ON > 真空吸盘 | Schmalz

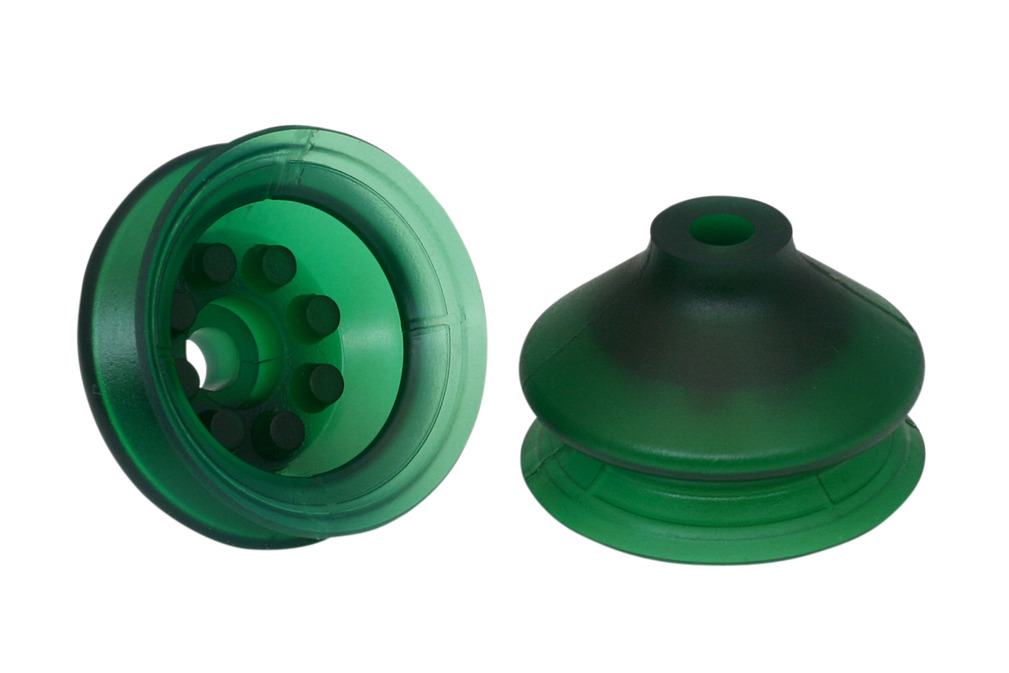

波纹吸盘（圆形），紧密贴合不平整工件表面

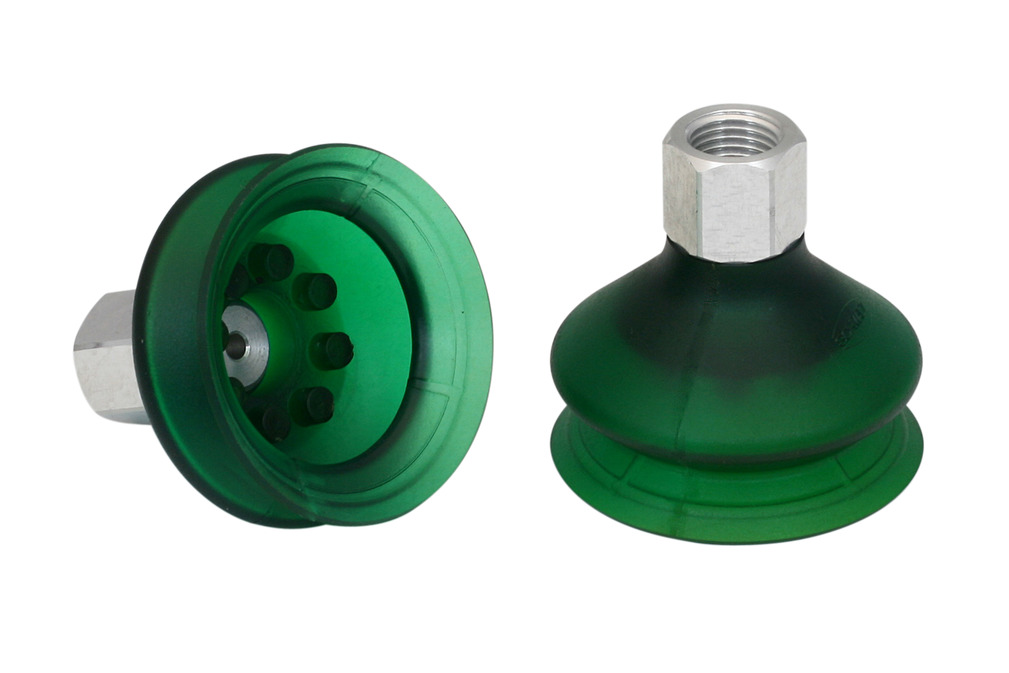

FSGA 50 VU1-72 G1/4-IG ON

尺寸	50
吸盘材质	氨基甲酸乙酯橡胶 VU1
材质硬度	72 Shore A
接头材质	铝
连接方式	G1/4"-F
折数	1.5

FSGA 50 VU1-72 G1/4-IG ON

属性	价值
d2	33.50 mm
dn	3.50 mm
最大值（S）	53 mm
Ds	47 mm
G1	G1/4"-F
H	47.50 mm
LG1	12 mm
SW1	17 mm
Z（吸盘行程）	14.50 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	52 N
拉脱力	88 N
腔内体积	22.60 cm³
最小曲率半径(凸面)	40 mm
建议软管内径d	6 mm
尺寸	50

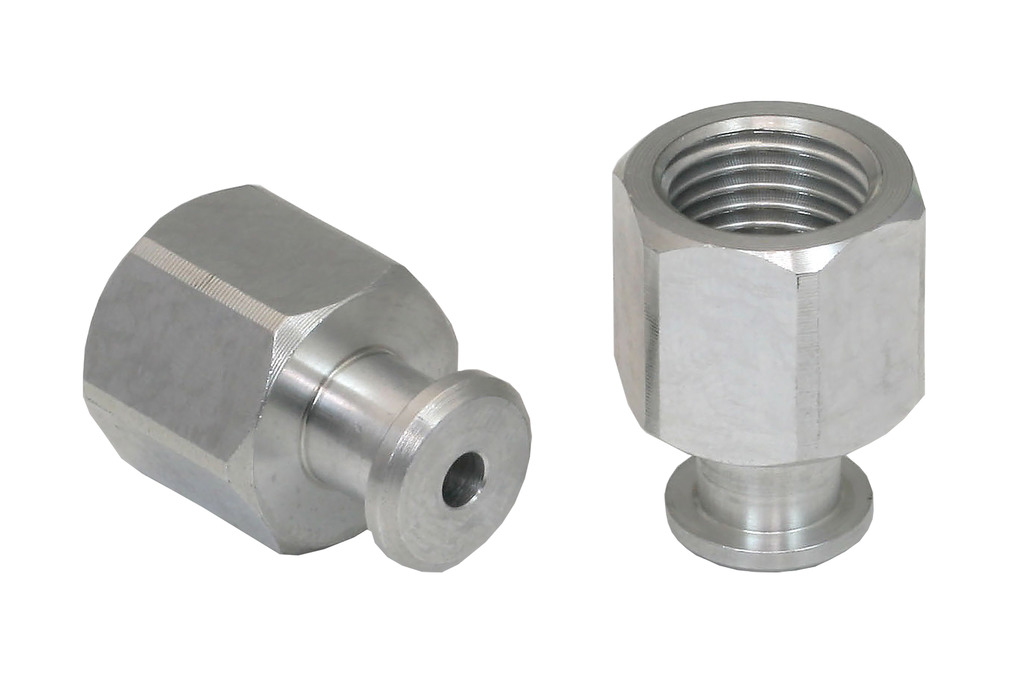

接头	N 011
吸盘材质	氨基甲酸乙酯橡胶 VU1
材质硬度	72 Shore A
自重	25 g
产品系列	FSGA
折数	1.50

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
