FSG 85 VU1-72 G1/4-AG > 真空吸盘 | Schmalz

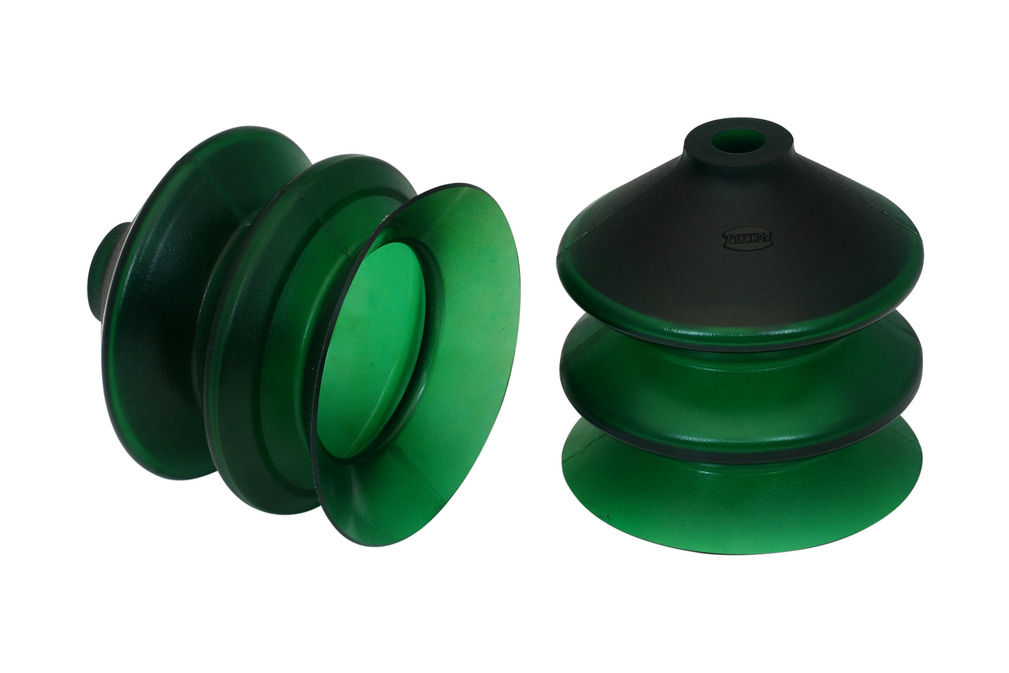

波纹吸盘（圆形），紧密贴合不平整工件表面

FSG 85 VU1-72 G1/4-AG

尺寸	85
吸盘材质	氨基甲酸乙酯橡胶 VU1
材质硬度	72 Shore A
接头材质	铝
连接	G1/4"-M
折数	2.5

FSG 85 VU1-72 G1/4-AG

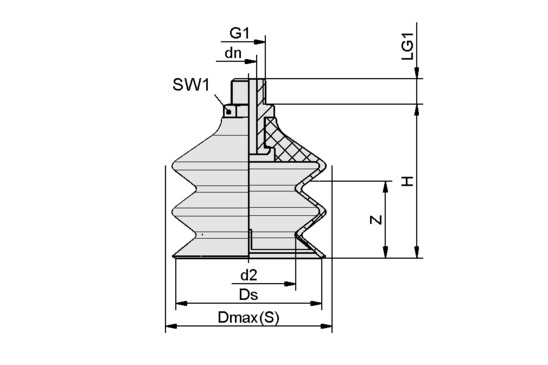

属性	价值
d2	51 mm
dn	6 mm
最大值（S）	90 mm
Ds	80.20 mm
G1	G1/4"-M
H	90 mm
LG1	10 mm
SW1	22 mm
Z（吸盘行程）	38 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	120 N
拉脱力	250 N
腔内体积	201.282 cm³
最小曲率半径(凸面)	60 mm
建议软管内径d	6 mm
尺寸	85
接头	N 015
吸盘材质	氨基甲酸乙酯橡胶 VU1
材质硬度	72 Shore A
自重	140.40 g
折数	2.50
产品系列	FSG

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
