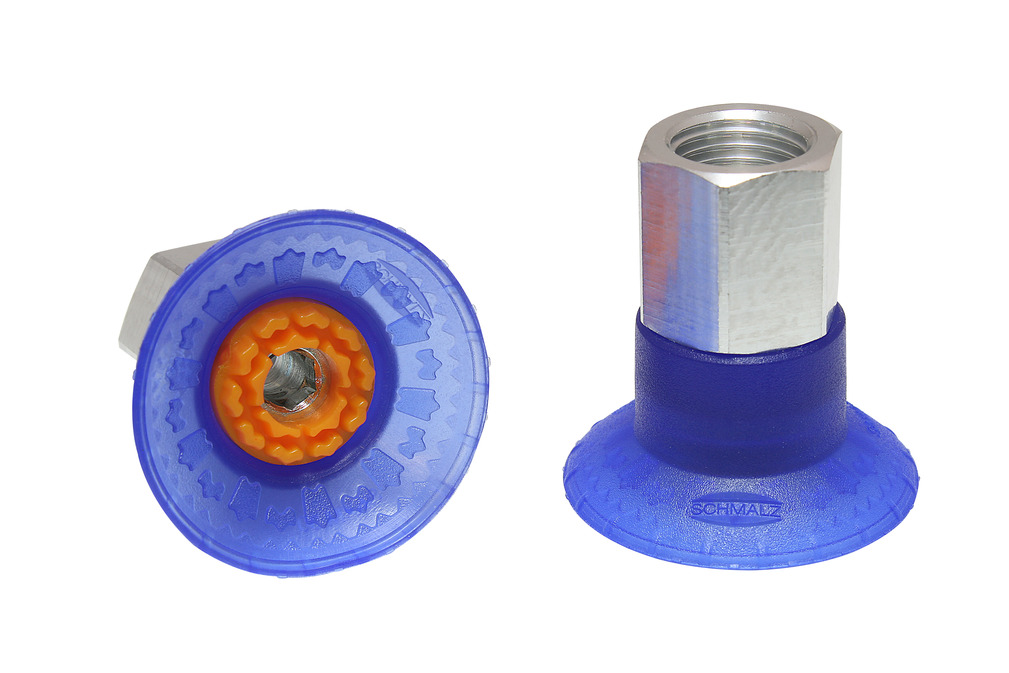

SAXM 30 ED-85 G1/4-IG > 真空吸盘

高速钟形吸盘（圆形），擅长动态搬运光滑、油性表面工件

尺寸	30
吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
接头材质	铝
连接方式	G1/4-IG

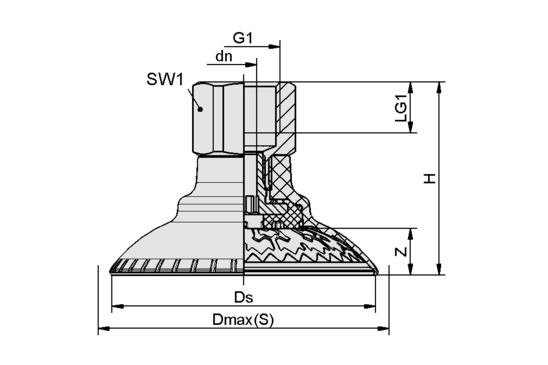

属性	价值
dn	5.10 mm
最大值（S）	35.20 mm
Ds	31.60 mm
G1	G1/4"-F
H	35 mm
LG1	12 mm
SW1	17 mm
Z（吸盘行程）	4.30 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	39 N
横向力	32 N
横向力油性表面	41 N
腔内体积	3.40 cm³
最小曲率半径(凸面)	18 mm
建议软管内径d	5 mm
尺寸	30
连接方式	G1/4"-F
折数	0
吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
自重	15.10 g
产品系列	SAXM

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数：规定的横向剪力是在真空度为 -0.6 巴，工件表面干燥或含油、光滑、扁平时的测量值。根据工件表面和质量的不同，实际值可能与这些值有偏差软管直径：推荐的软管直径指的是长度约为 2 米的软管。

本产品的匹配文档可在本节中找到。

证件

语种

装配说明

English

装配说明

Deutsch

装配说明

Polski

装配说明

Türkçe

装配说明

Pусский

装配说明

한국어

装配说明

Suomalainen

装配说明

Nederlands

装配说明

Česky

装配说明

Hrvatski

装配说明

Slovenščina

装配说明

Srpski

装配说明

Tiếng Việt

文件也有完整的英文版本。

证件

语种

装配说明

English

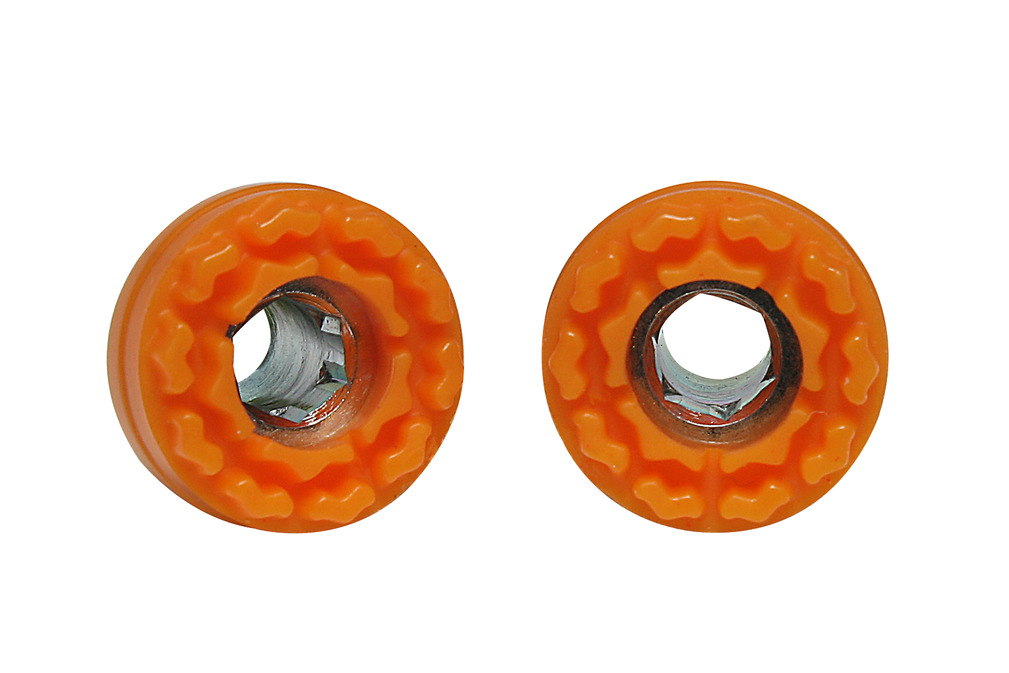

连接式样	045
螺纹 G1	G1/4"-F
安装高度	17.2 mm
形状	自锁止

SAXM 30 ED-85 G1/4-IG

设计参数

技术参数

CAD数据

文件

证件

语种

证件

语种

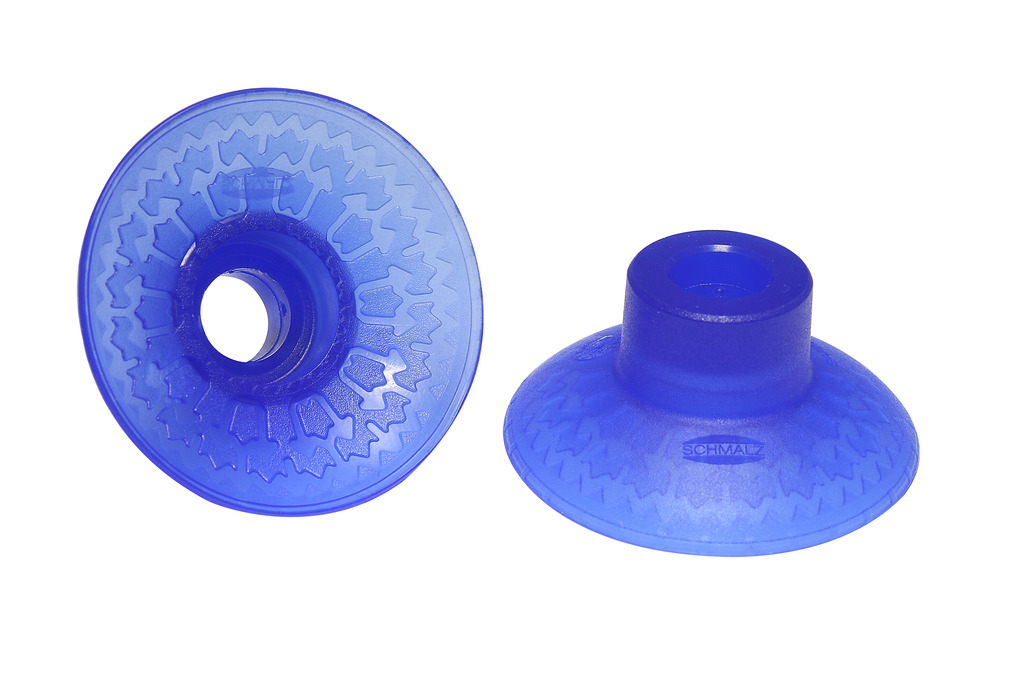

备件
