SAOXM 60x20 ED-85 M10-AG > 真空吸盘 | Schmalz

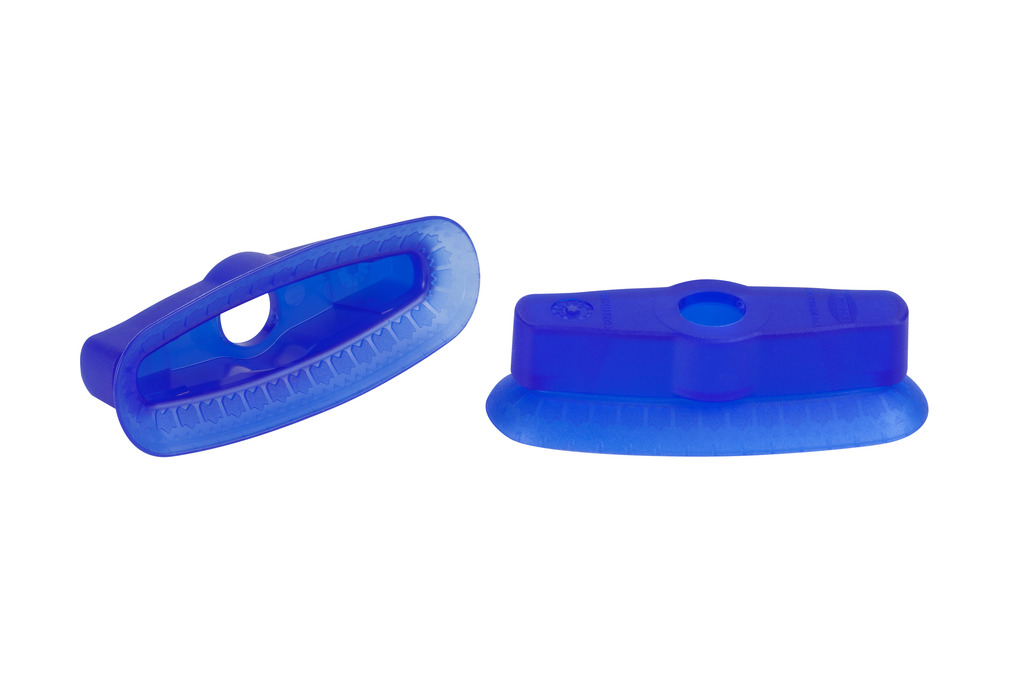

高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件

SAOXM 60x20 ED-85 M10-AG

吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A

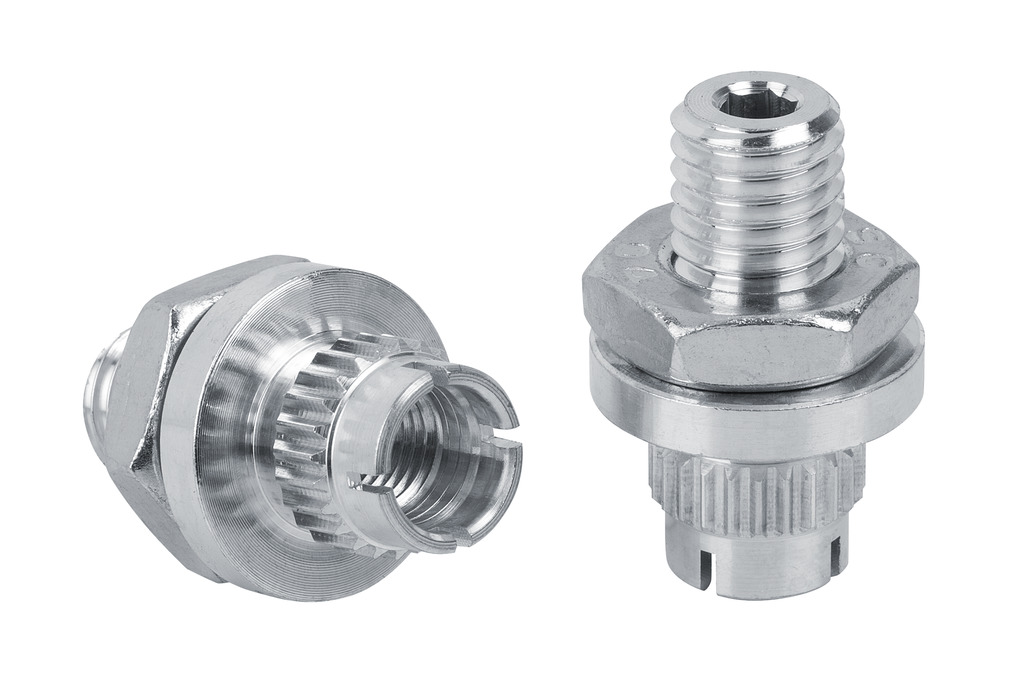

接头材质	铝
连接方式	M10-AG

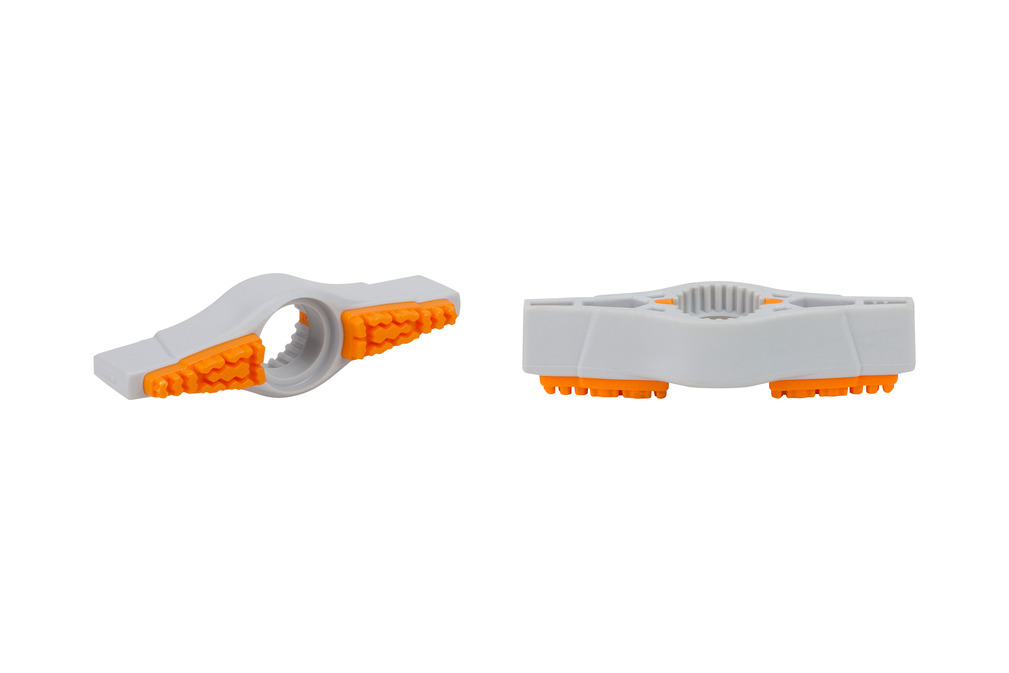

其它功能	摩擦片

SAOXM 60x20 ED-85 M10-AG

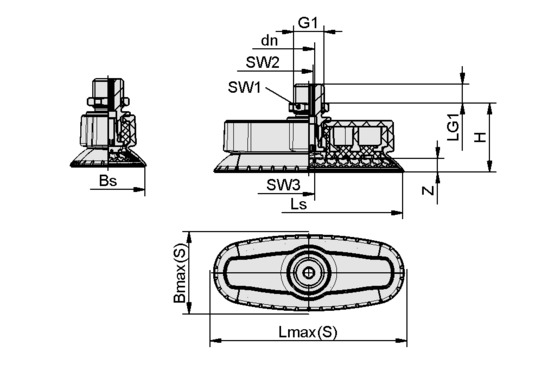

属性	价值
最大值（S）	24 mm
Bs	18.70 mm
dn	4.10 mm
G1	M10-M
H	31.30 mm
LG1	8 mm
Lmax.(S)	67 mm
Ls	61.80 mm
SW1	16 mm
SW2	4 mm
SW3	5 mm
Z（吸盘行程）	4.50 mm

属性	价值
吸力	56 N
横向力	44 N
横向力油性表面	62 N
腔内体积	5 cm³
最小曲率半径(凸面)	10 mm
建议软管内径d	4 mm
尺寸 (LxB)	60 x 20
吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
自重	27.80 g
产品系列	SAOXM

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
