SAOXM 100x40 ED-85 RA

物料号: 10.01.24.00023

高速钟形吸盘(椭圆形),擅长动态搬运光滑、油性表面工件

吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质
连接RA
其它功能摩擦片
SAOXM 100x40 ED-85 RA

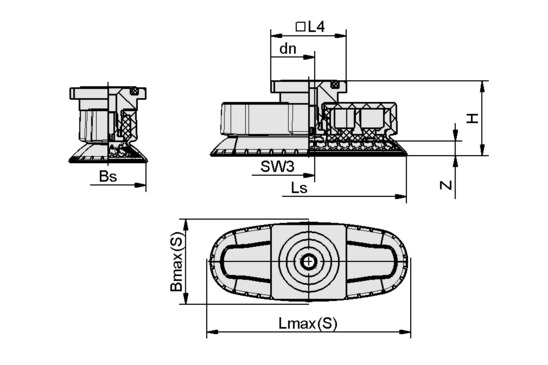

属性 价值
最大值(S) 51 mm
Bs 41.60 mm
dn 6.10 mm
H 38.20 mm
L4 31.80 mm
Lmax.(S) 109 mm
Ls 101.80 mm
SW3 6 mm
Z(吸盘行程) 7.30 mm
属性 价值
吸力 173 N
横向力 135 N
横向力 油性表面 156 N
腔内体积 24 cm³
最小曲率半径(凸面) 32 mm
建议软管内径d 6 mm
尺寸 (LxB) 100 x 40
吸盘材质 弹性体聚合塑料 ED
材质硬度 85 Shore A
自重 62.10 g
产品系列 SAOXM


注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAOXM 100x40 ED-85 RA

喇叭口吸盘SAOXM(带插入物的弹性体部分包括摩擦元件+连接元件)是组装后提供的。该产品由以下部分组成。

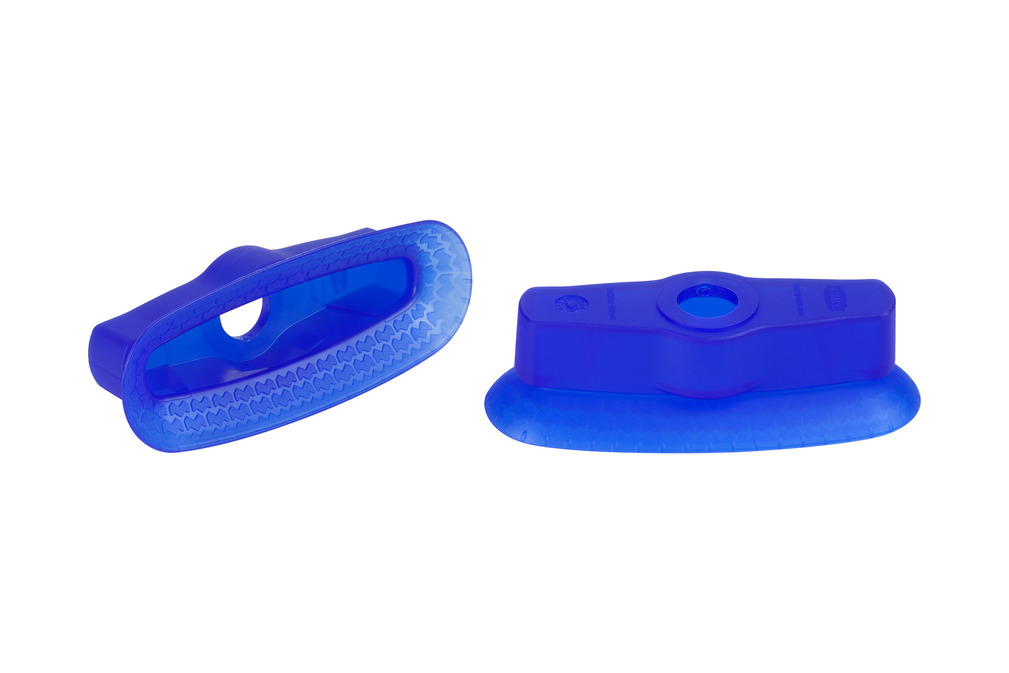

  • 贝尔吸盘SAOXM型 - 弹性体部件,有各种尺寸。

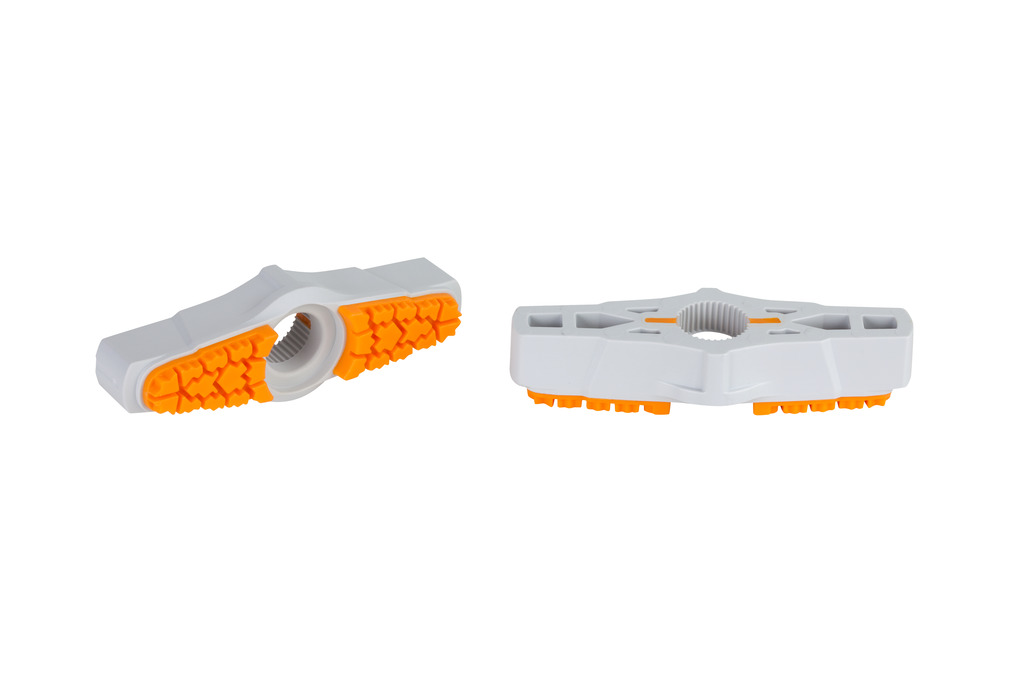

  • 插入器--包括模制的摩擦元件

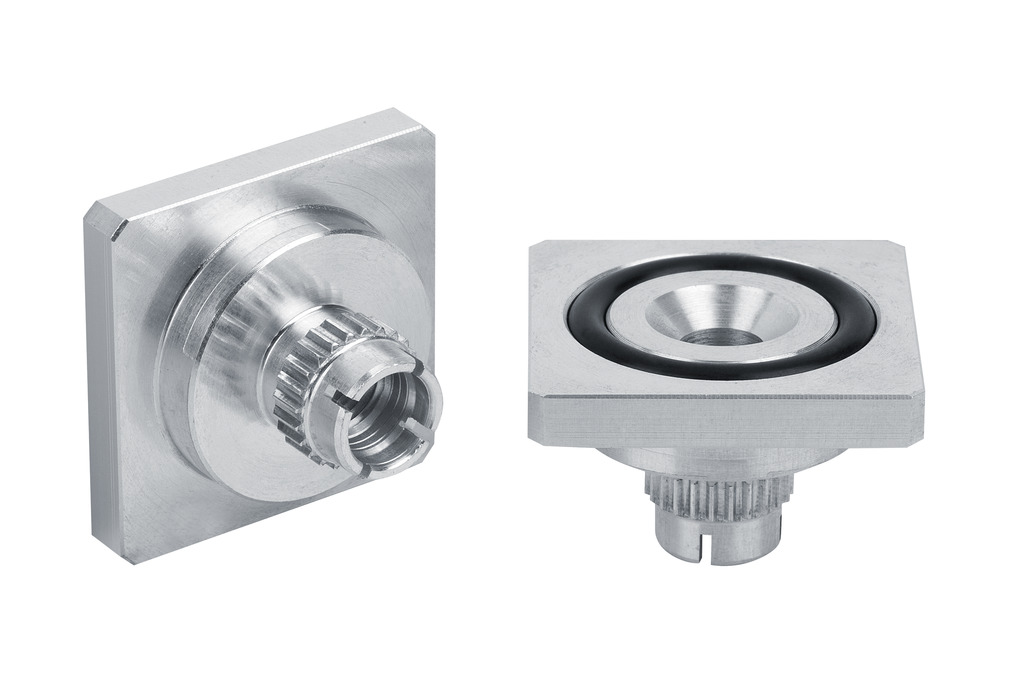

  • 连接器上部 - 有不同的螺纹
  • 连接器下部

可用的备件:吸盘SAOXM,猪油接头插件,猪油接头上部(猪油接头适配器),猪油接头下部(猪油接头螺丝)。
