SAOXM 80x30 ED-85 RA > 真空吸盘 | Schmalz

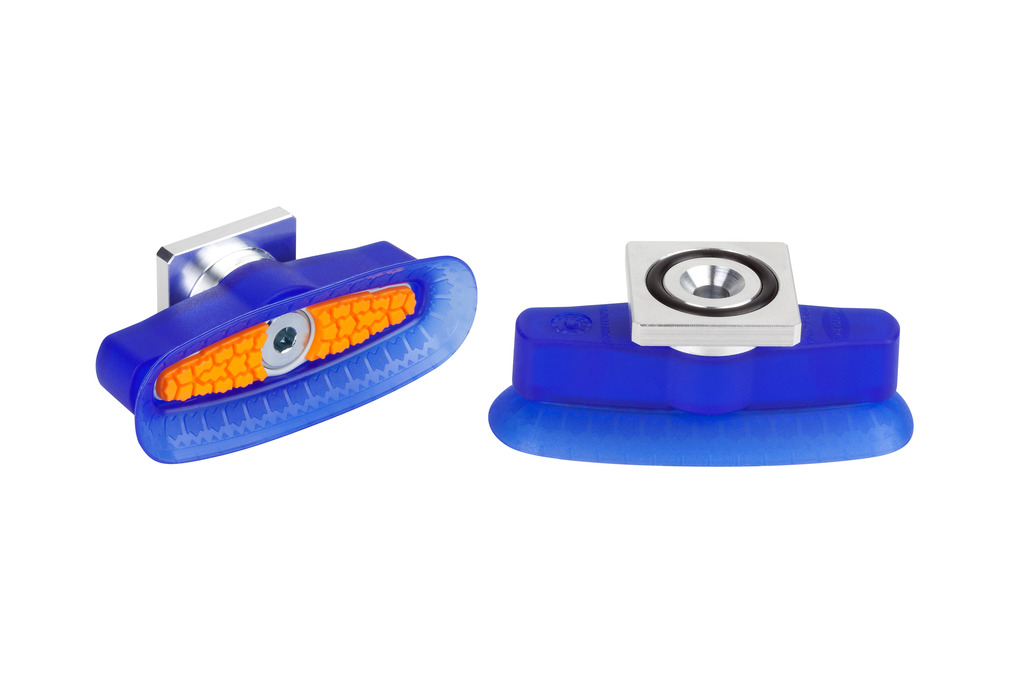

高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件

SAOXM 80x30 ED-85 RA

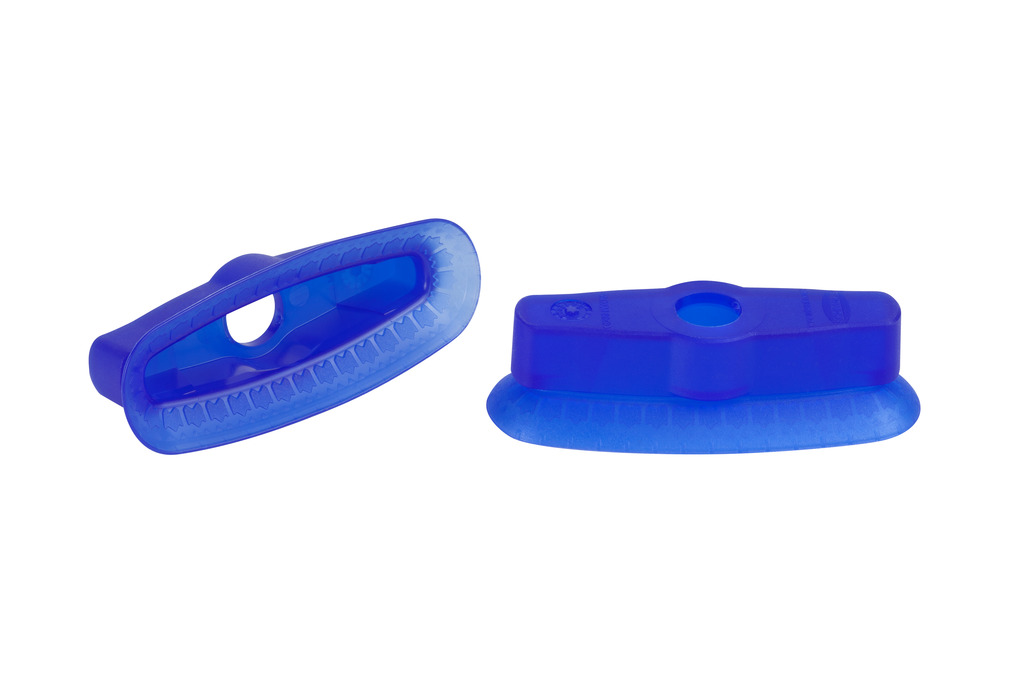

吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
接头材质	铝
连接方式	RA

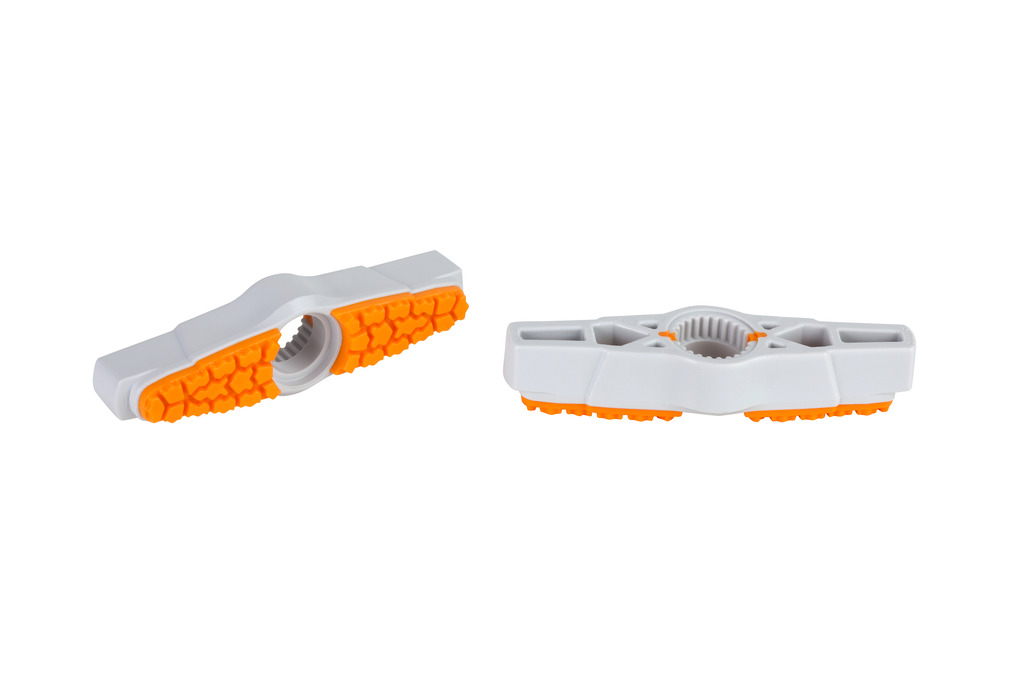

其它功能	摩擦片

SAOXM 80x30 ED-85 RA

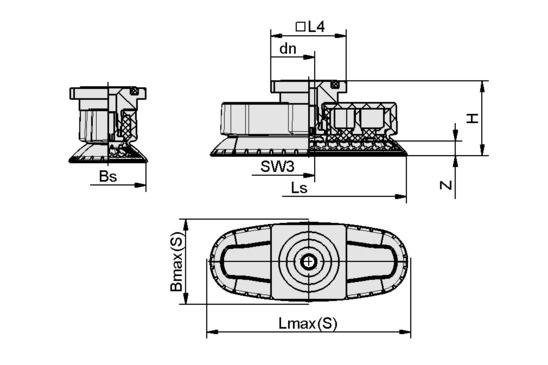

属性	价值
最大值（S）	41.50 mm
Bs	31.90 mm
dn	5.10 mm
H	31.40 mm
L4	31.80 mm
Lmax.(S)	88 mm
Ls	82.10 mm
SW3	5 mm
Z（吸盘行程）	6 mm

属性	价值
吸力	105 N
横向力	110 N
横向力油性表面	134 N
腔内体积	13 cm³
最小曲率半径(凸面)	20 mm
建议软管内径d	4 mm
尺寸 (LxB)	80 x 30
吸盘材质	弹性体聚合塑料 ED
材质硬度	85 Shore A
自重	45.30 g
产品系列	SAOXM

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
