钟形吸盘 SAOXM (椭圆)

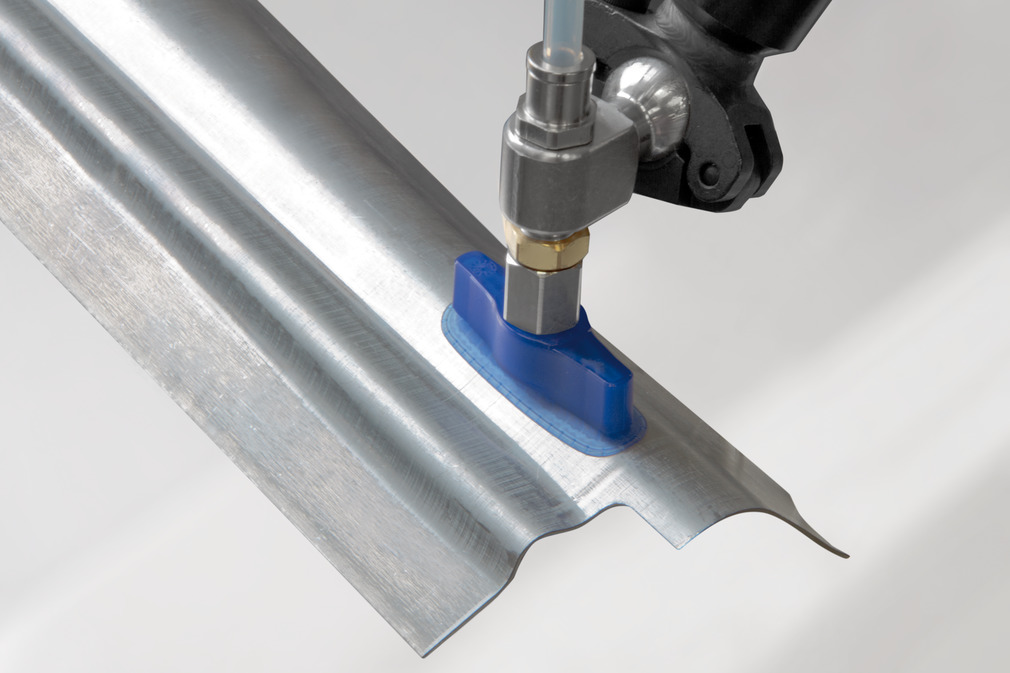

  • 可满足最高夹持力高剪力要求的椭圆形高速吸盘，尤其适用于狭长金属板材和车身零件
  • 搬运长工件、带内部肋筋工件和加强板
  • 搬运表面涂油的工件
  • 用于CNC金属和激光切割机的装卸料
  • 搬运凸表面工件
产品亮点
  • 吸盘冲程超高，可良好地适配各种工件轮廓
  • 采用特殊的内部结构，可在高加速度下确保超高的夹持力，特别是在涂油的金属板上
  • 大面积、结构化的内部支撑，即使是搬运薄板，也能防止深冲
  • 采用极其耐磨的 Elastodur 材料，可耐受臭氧和腐蚀性拉延油的影响
  • 采用模块化、便于回收利用的设计，成本极低，且组件更换快速

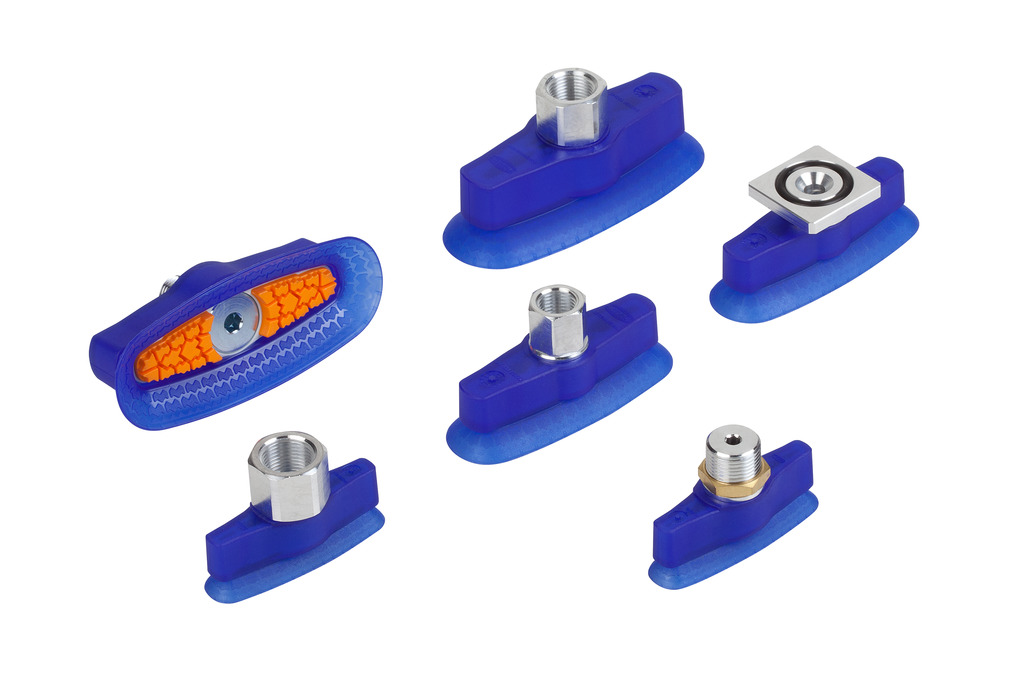

钟形吸盘 SAOXM (椭圆)

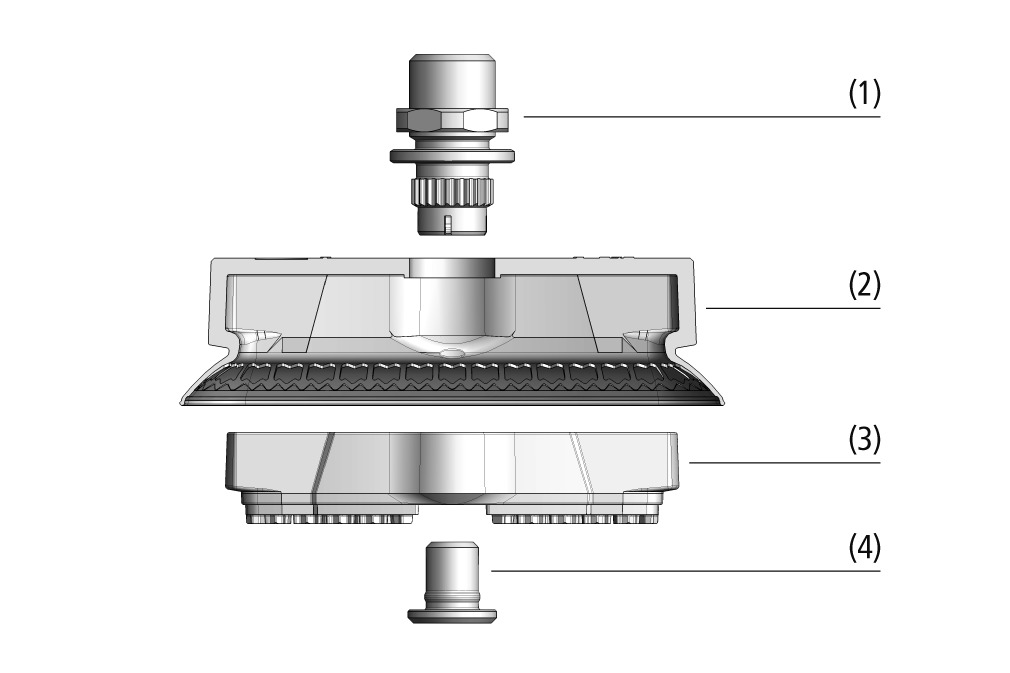

  • 椭圆形钟型吸盘（2），带柔性密封唇，优化内部结构
  • 吸盘（ED-85）和摩擦盘（ED-65）采用耐磨材料Elastodur
  • 带摩擦盘内衬（3）用于强化吸盘
  • 施迈茨两件式可重复使用连接件（SC）包含上部连接件（1）和下部连接件（4）
  • 上部连接件包含防旋转功能
  • 下部连接件包含防松保护
  • 尺寸：60 x 20 mm至100 x 40 mm
  • 材料：ED
  • 插入式螺纹接头 (已装配)
本产品的匹配文档可在本节中找到。

证件

语种

产品系列概述
English
产品系列概述
Deutsch
产品系列概述
Español
产品系列概述
Français
产品系列概述
Italiano
产品系列概述
Polski
产品系列概述
Türkçe
产品系列概述
Pусский
产品系列概述
日本語
产品系列概述
中国
产品系列概述
한국어
产品系列概述
Suomalainen
产品系列概述
Nederlands
产品系列概述
Česky
产品系列概述
Hrvatski
产品系列概述
Slovenščina
产品系列概述
Srpski
产品系列概述
Tiếng Việt

按如下条件筛选

螺纹 G1
尺寸 (LxB)
吸盘材质
高度 H [mm]
-
弹簧行程 Z [mm]
-

结果  1 至 10 个 21 项目

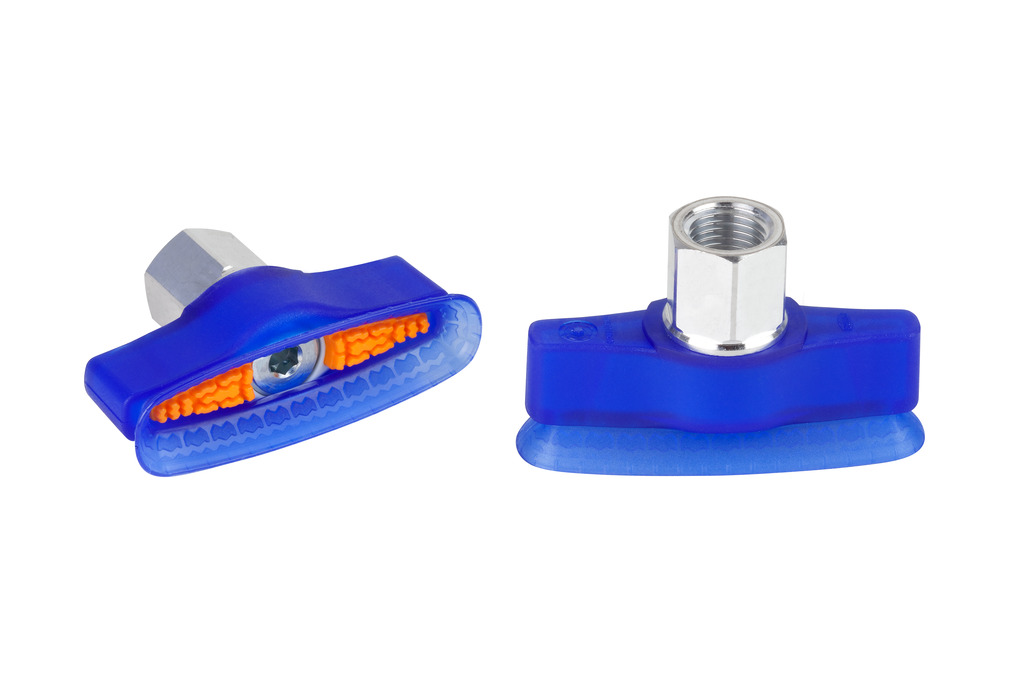

SAOXM 60x20 ED-85 G1/4-IG

SAOXM 60x20 ED-85 G1/4-IG

物料号: 10.01.24.00013
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G1/4-IG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G1/4-IG
其它功能摩擦片
SAOXM 80x30 ED-85 G1/4-IG

SAOXM 80x30 ED-85 G1/4-IG

物料号: 10.01.24.00014
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G1/4-IG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G1/4-IG
其它功能摩擦片
SAOXM 100x40 ED-85 G1/4-IG

SAOXM 100x40 ED-85 G1/4-IG

物料号: 10.01.24.00015
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G1/4-IG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G1/4-IG
其它功能摩擦片

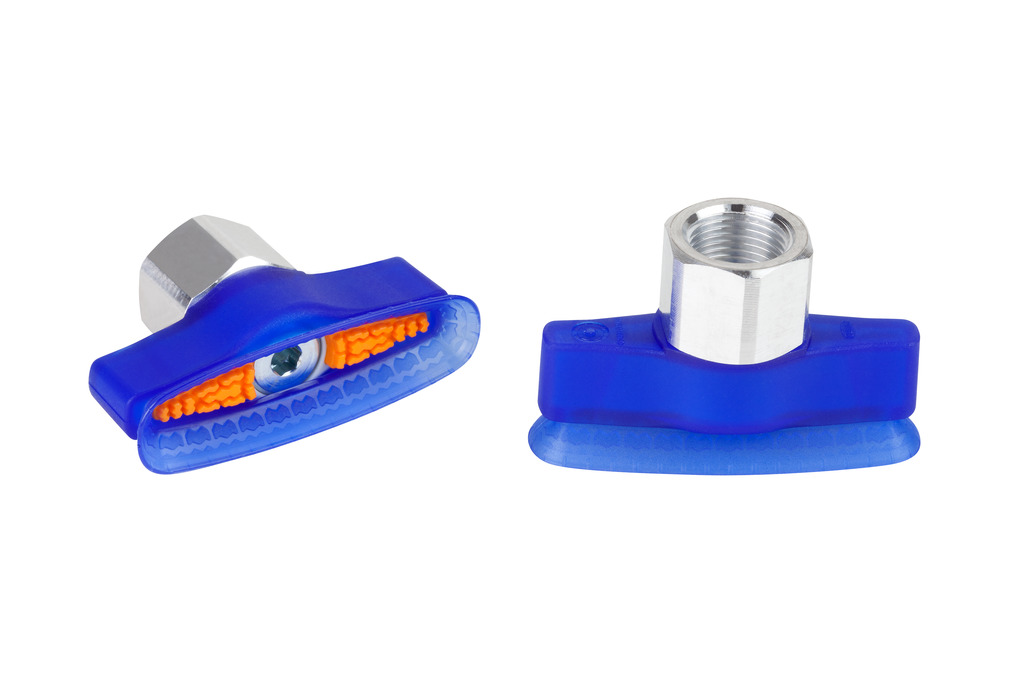

SAOXM 60x20 ED-85 G3/8-IG

SAOXM 60x20 ED-85 G3/8-IG

物料号: 10.01.24.00017
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G3/8-IG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G3/8-IG
其它功能摩擦片

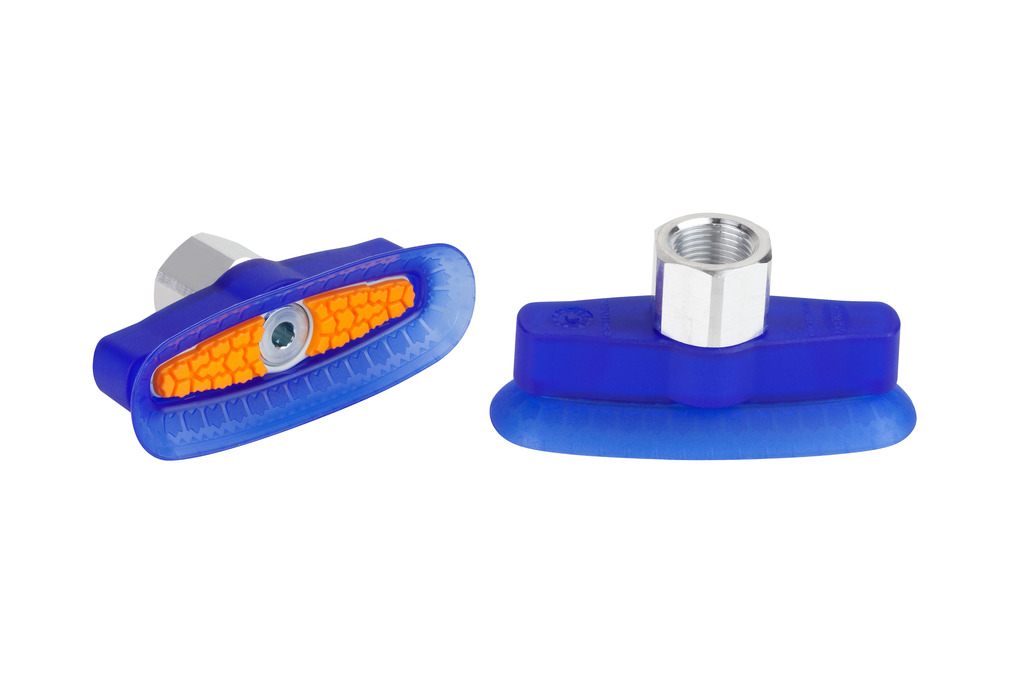

SAOXM 80x30 ED-85 G3/8-IG

SAOXM 80x30 ED-85 G3/8-IG

物料号: 10.01.24.00018
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G3/8-IG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G3/8-IG
其它功能摩擦片

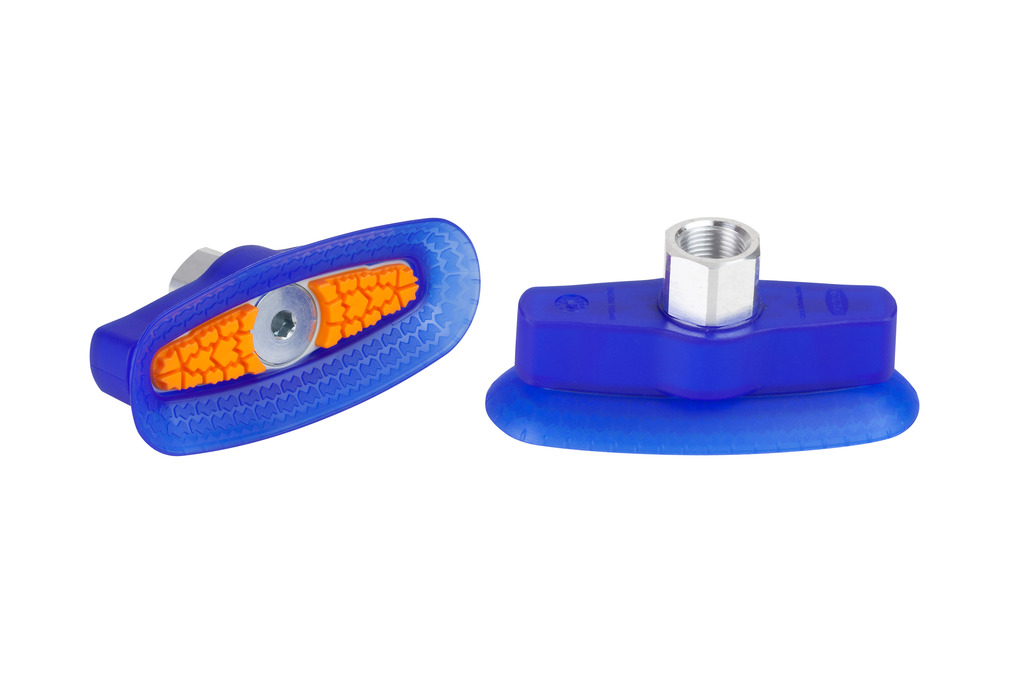

SAOXM 100x40 ED-85 G3/8-IG

SAOXM 100x40 ED-85 G3/8-IG

物料号: 10.01.24.00019
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G3/8-IG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式G3/8-IG
其它功能摩擦片
SAOXM 60x20 ED-85 RA

SAOXM 60x20 ED-85 RA

物料号: 10.01.24.00021
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式RA
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式RA
其它功能摩擦片
SAOXM 80x30 ED-85 RA

SAOXM 80x30 ED-85 RA

物料号: 10.01.24.00022
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式RA
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式RA
其它功能摩擦片

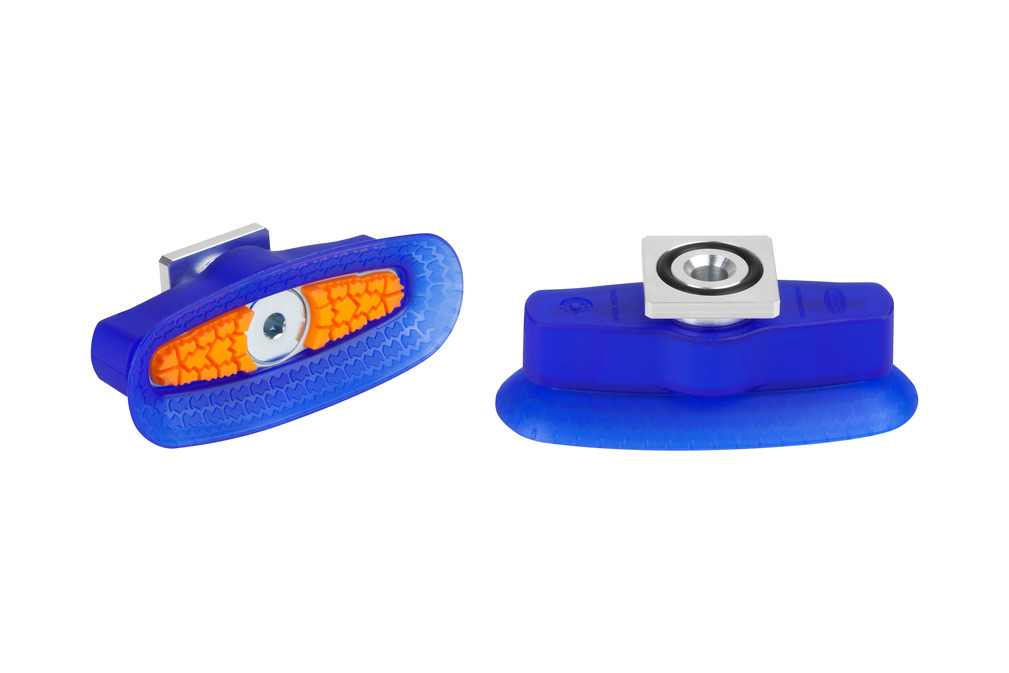

SAOXM 100x40 ED-85 RA

SAOXM 100x40 ED-85 RA

物料号: 10.01.24.00023
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式RA
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式RA
其它功能摩擦片

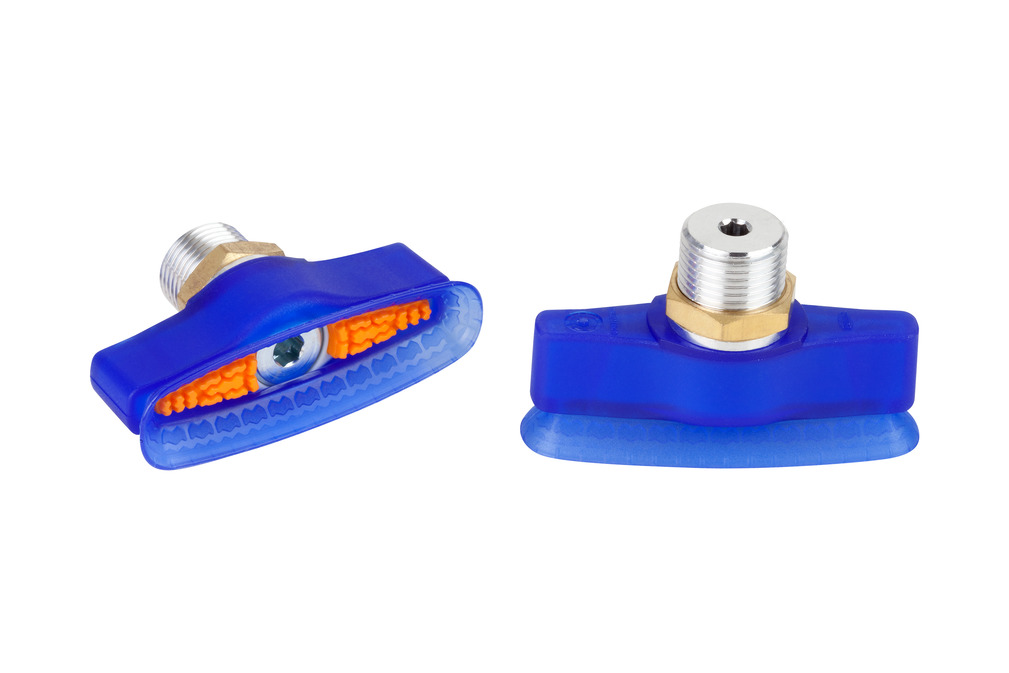

SAOXM 60x20 ED-85 M10-AG

SAOXM 60x20 ED-85 M10-AG

物料号: 10.01.24.00025
高速钟形吸盘（椭圆形），擅长动态搬运光滑、油性表面工件
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式M10-AG
其它功能摩擦片
吸盘材质弹性体聚合塑料 ED
材质硬度85 Shore A
接头材质铝
连接方式M10-AG
其它功能摩擦片
