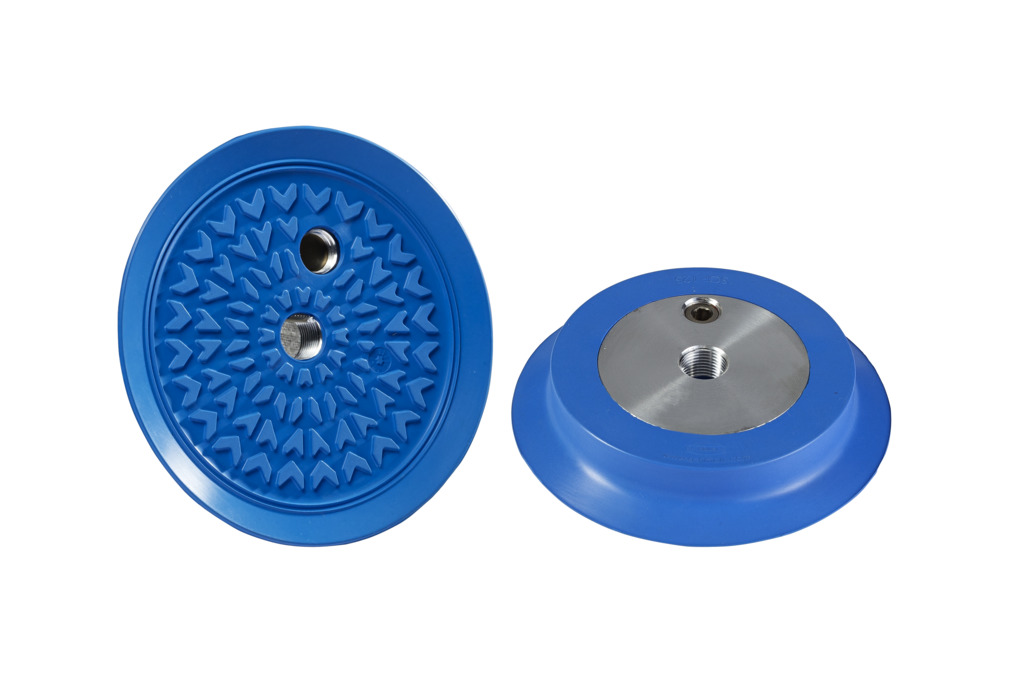

SGF 125 HT1-60 G3/8-IG > 真空吸盘 | Schmalz

扁平吸盘（圆形），高速动态搬运玻璃

SGF 125 HT1-60 G3/8-IG

尺寸	125
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
连接	G3/8"-F

SGF 125 HT1-60 G3/8-IG

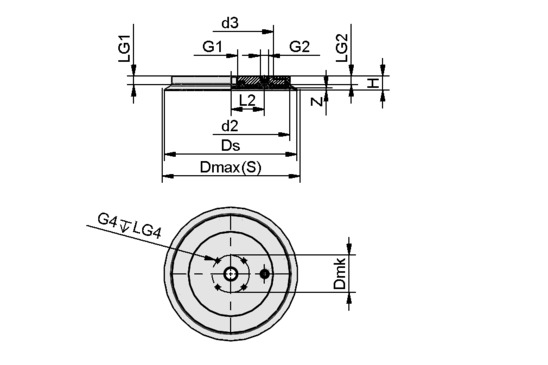

属性	价值
d2	100 mm
d3	70 mm
最大值（S）	130 mm
Ds	123 mm
G1	G3/8"-F
G2	G1/4"-F
H	21.40 mm
L2	26.50 mm
LG1	14 mm
LG2	14 mm
Z（吸盘行程）	3 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	730 N
吸力 d2	470 N
腔内体积	43.784 cm³
最小曲率半径(凸面)	1500 mm
建议软管内径d	9 mm
尺寸	125
折数	0
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	290 g
产品系列	SGF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
