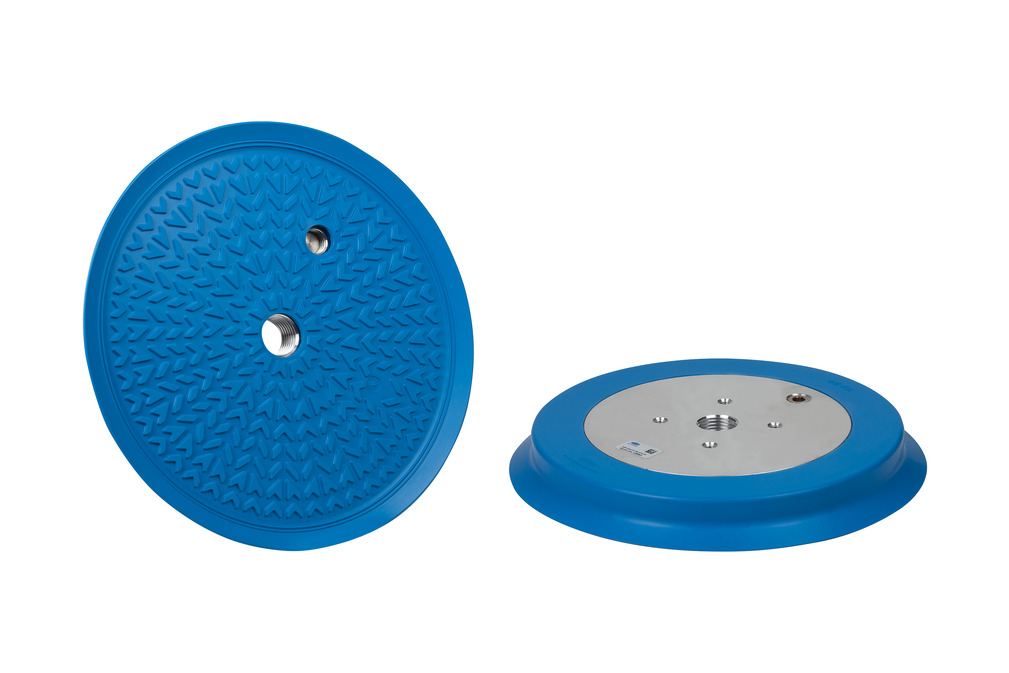

SGF 200 HT1-60 G1/2-IG > 真空吸盘 | Schmalz

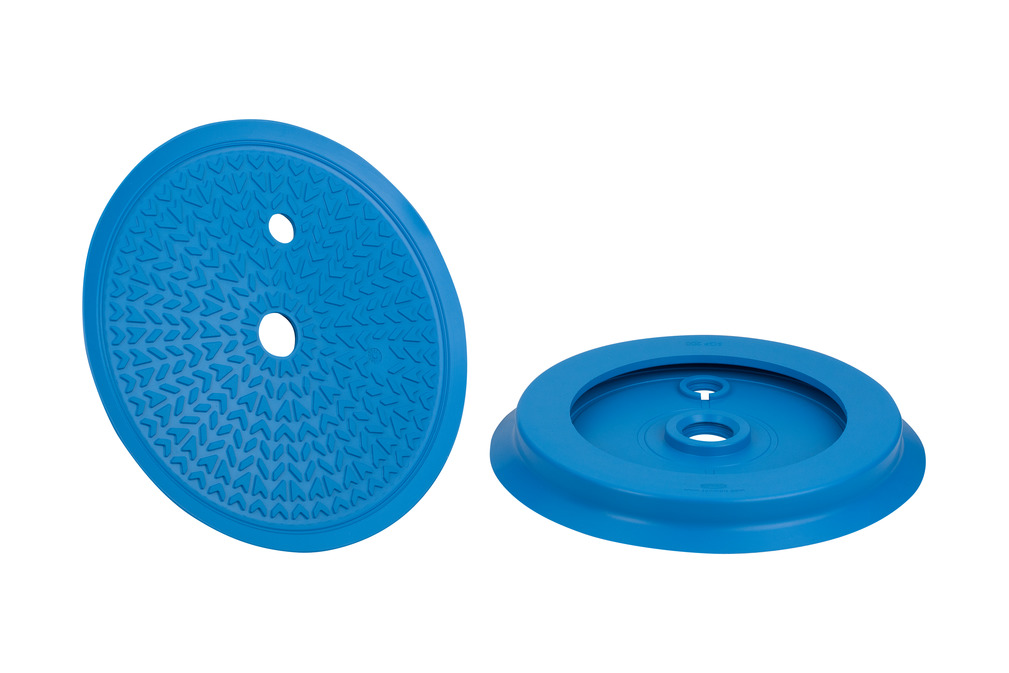

扁平吸盘（圆形），高速动态搬运玻璃

SGF 200 HT1-60 G1/2-IG

尺寸	200
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
连接	G1/2"-F

SGF 200 HT1-60 G1/2-IG

属性	价值
d2	185 mm
d3	134 mm
最大值（S）	213 mm
Ds	206 mm
G1	G1/2"-F
G2	G1/4"-F
H	22 mm
L2	52.80 mm
LG1	14 mm
LG2	14 mm
Z（吸盘行程）	3.60 mm
Dmk	58.30 mm
G4	M6-F
LG4	10.50 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

属性	价值
吸力	1880 N
吸力 d2	1610 N
腔内体积	144.065 cm³
最小曲率半径(凸面)	3500 mm
建议软管内径d	12 mm
尺寸	200
折数	0
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
自重	1030 g
产品系列	SGF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
