SFB1 20 HT1-60 G1/8-AG > 真空吸盘 | Schmalz

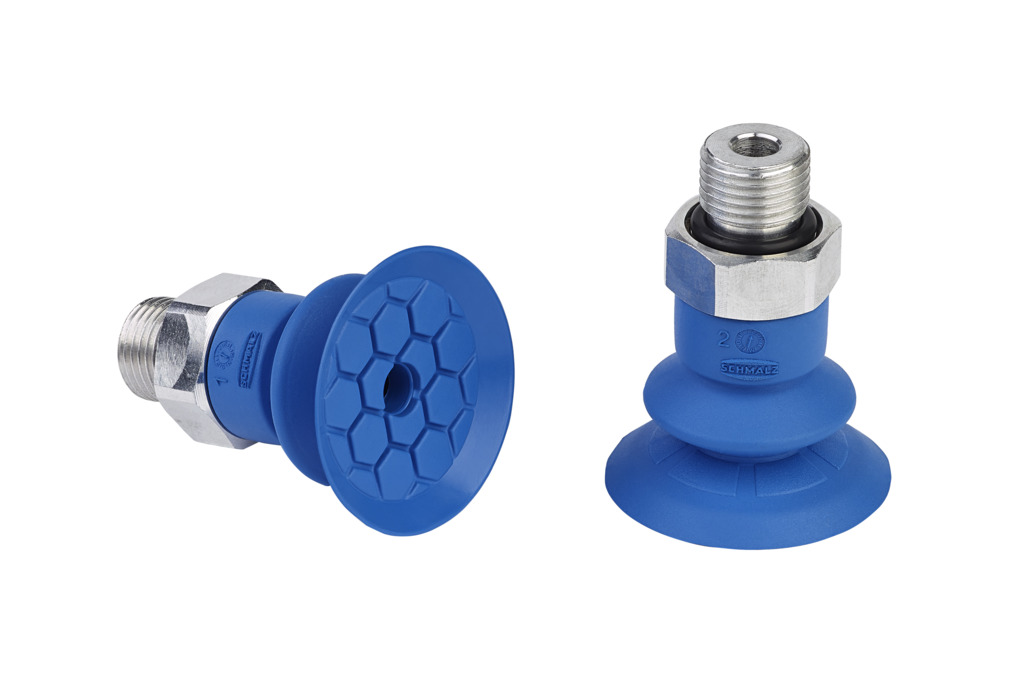

波纹吸盘（圆形），紧密贴合不平整工件表面

SFB1 20 HT1-60 G1/8-AG

尺寸	20
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
折数	1.5

SFB1 20 HT1-60 G1/8-AG

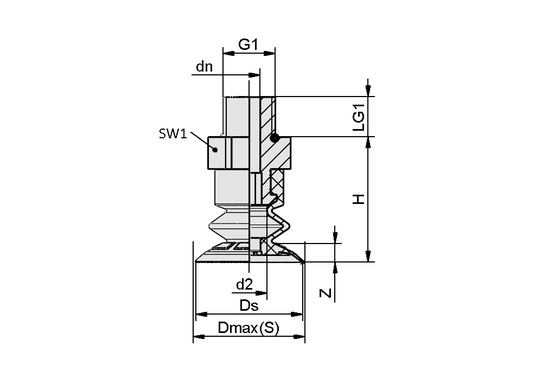

属性	价值
G1	G1/8"-M
最大值（S）	21 mm
Ds	20 mm
d2	6.60 mm
dn	4.10 mm
LG1	7.50 mm
H	23.50 mm
SW1	14 mm
Z（吸盘行程）	5 mm

属性	价值
尺寸	20
吸盘材质	高温材料 HT1
拉脱力	10.50 N
吸力	2.10 N
产品系列	SFB1
腔内体积	1.20 cm³
折数	1.50
材质硬度	60 Shore A

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
