SFB1 10 HT1-60 M5-AG > 真空吸盘 | Schmalz

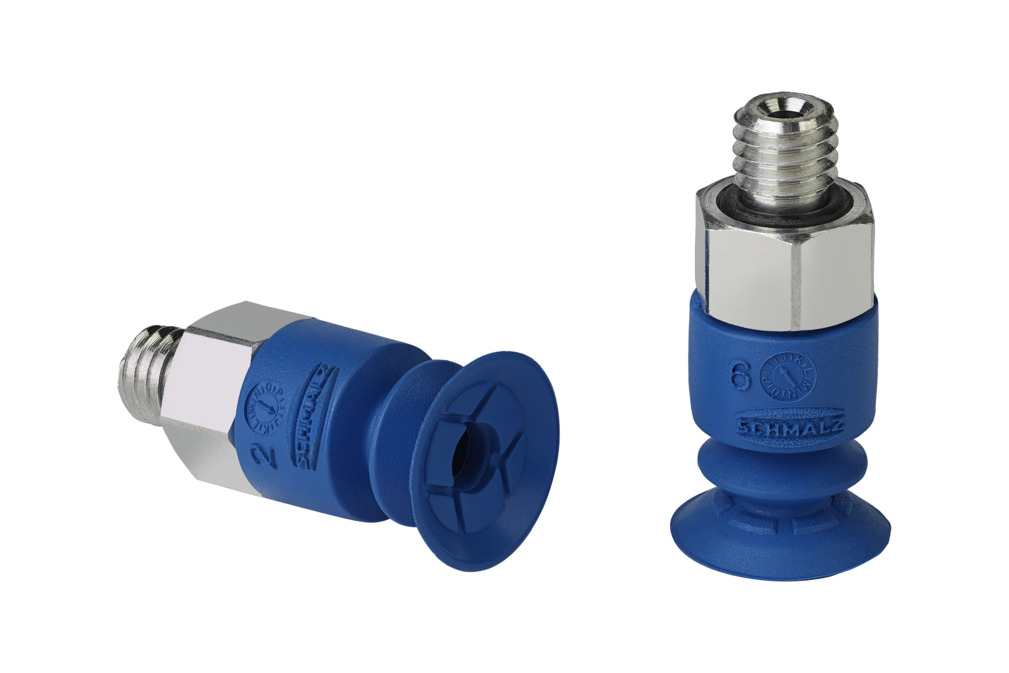

波纹吸盘（圆形），紧密贴合不平整工件表面

SFB1 10 HT1-60 M5-AG

尺寸	10
吸盘材质	高温材料 HT1
材质硬度	60 Shore A
折数	1.5

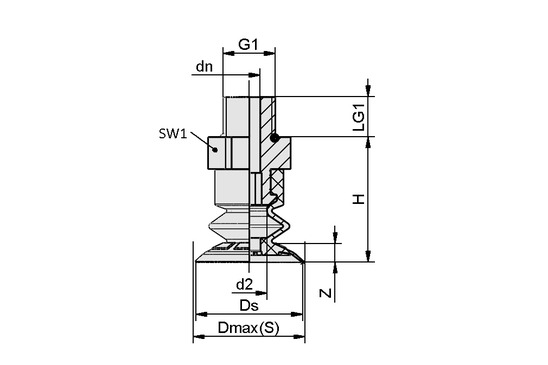

SFB1 10 HT1-60 M5-AG

属性	价值
G1	M5-M
最大值（S）	11 mm
Ds	10 mm
d2	4.20 mm
dn	1.80 mm
LG1	4.70 mm
H	17.30 mm
SW1	8 mm
Z（吸盘行程）	2.50 mm

属性	价值
尺寸	10
吸盘材质	高温材料 HT1
拉脱力	2.70 N
吸力	0.50 N
产品系列	SFB1
腔内体积	0.30 cm³
折数	1.50
材质硬度	60 Shore A

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
