SAOB 80x40 HT1-60 G3/8-IG

物料号: 10.01.06.03205

波纹吸盘（椭圆），高速动态搬运表面弧形、油性工件

SAOB 80x40 HT1-60 G3/8-IG
尺寸 (LxB)80 x 40
吸盘材质高温材料 HT1
材质硬度60 Shore A
接头材质镀镍
连接G3/8-IG
折数1.5
SAOB 80x40 HT1-60 G3/8-IG

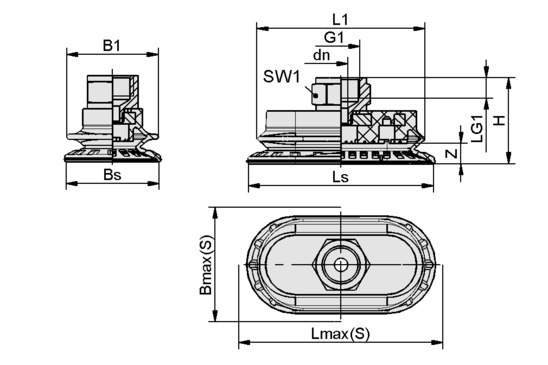

属性 价值
B1 40 mm
最大值（S） 43 mm
Bs 40.60 mm
dn 6 mm
G1 G3/8"-F
H 37.70 mm
L1 73.30 mm
LG1 9 mm
Lmax.(S) 83 mm
Ls 80.60 mm
SW1 22 mm
Z（吸盘行程） 9 mm


注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
属性 价值
吸力 65 N
拉脱力 131.70 N
横向力 152.80 N
横向力 油性表面 73.60 N
腔内体积 21.80 cm³
最小曲率半径(凸面) 25 mm
建议软管内径d 6 mm
尺寸 (LxB) 80 x 40
折数 1.50
吸盘材质 高温材料 HT1
材质硬度 60 Shore A
自重 34.90 g
产品系列 SAOB


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数：规定的横向剪力是在真空度为 -0.6 巴，工件表面干燥或含油、光滑、扁平时的测量值。根据工件表面和质量的不同，实际值可能与这些值有偏差 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SAOB 80x40 HT1-60 G3/8-IG

真空吸盘SAOB HT1,多种吸盘直径可选,发货前吸盘接头盒橡胶件已经胶装固定。
